Motor giảm tốc cho băng tải gỗ nên chọn loại nào?

Đặc điểm tải của băng tải gỗ ảnh hưởng đến việc chọn motor giảm tốc

Băng tải trong ngành gỗ có thể vận chuyển nhiều loại vật liệu khác nhau như dăm gỗ, mùn cưa, phôi gỗ, thanh gỗ hoặc sản phẩm sau gia công. Mỗi loại tải tạo ra yêu cầu khác nhau về tốc độ, mô-men và khả năng chịu tải của motor giảm tốc.

Với băng tải vận chuyển dăm hoặc mùn cưa, tải thường tương đối đều nhưng có thể thay đổi theo lượng nguyên liệu cấp vào. Trong khi đó, băng tải vận chuyển phôi hoặc thanh gỗ có thể xuất hiện tải tập trung, làm mô-men tại trục tăng mạnh trong từng thời điểm.

Một số yếu tố cần xem xét gồm:

Khối lượng vật liệu trên băng.
Chiều dài và độ rộng băng tải.
Băng tải nằm ngang hay có độ nghiêng.
Tốc độ vận chuyển yêu cầu.
Tần suất khởi động và dừng.
Băng tải có thường xuyên khởi động khi đang có tải hay không.
Điều kiện bụi và thời gian vận hành mỗi ngày.

Nếu chọn motor giảm tốc cho băng tải gỗ chỉ dựa vào công suất kW mà bỏ qua các yếu tố này, hệ thống có thể gặp tình trạng motor chạy nóng, hộp số thiếu mô-men hoặc tốc độ băng tải không phù hợp với dây chuyền.

Đặc biệt với băng tải nghiêng hoặc băng tải thường xuyên mang tải nặng, yêu cầu mô-men ở trục ra sẽ cao hơn đáng kể so với băng tải nhẹ chạy ngang.

Vì vậy, trước khi quyết định nên dùng hộp số trục thẳng, vuông góc hay dạng tải nặng, cần xác định rõ tải thực tế, tốc độ đầu ra và không gian lắp đặt của băng tải. Đây là cơ sở quan trọng để chọn đúng motor giảm tốc cho băng tải gỗ thay vì chỉ chọn theo thói quen hoặc theo công suất motor có sẵn.

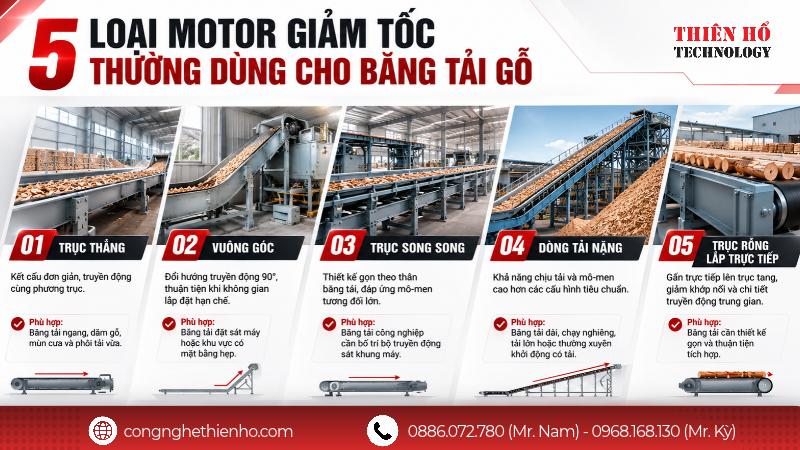

Các loại motor giảm tốc thường dùng cho băng tải gỗ

Không có một loại motor giảm tốc cho băng tải gỗ phù hợp với mọi cấu hình và điều kiện vận hành. Việc lựa chọn thường phụ thuộc vào mức tải, hướng truyền động, không gian lắp đặt và tốc độ đầu ra cần thiết.

Với các hệ thống băng tải trong xưởng gỗ, có thể cân nhắc một số nhóm motor giảm tốc sau.

Loại motor giảm tốc	Đặc điểm nổi bật	Phù hợp với băng tải gỗ nào?	Lưu ý khi chọn
Trục thẳng	Kết cấu đơn giản, truyền động theo cùng phương trục	Băng tải ngang, băng tải dăm gỗ, mùn cưa, phôi gỗ tải vừa	Cần kiểm tra mô-men đầu ra nếu băng tải dài hoặc tải tăng cao
Vuông góc	Đổi hướng truyền động 90°, bố trí gọn	Băng tải có không gian lắp đặt hạn chế, nhiều thiết bị đặt sát nhau	Chọn đúng tỷ số truyền và mô-men theo tải thực tế
Trục song song	Thiết kế gọn theo thân băng tải, phù hợp không gian hẹp	Băng tải công nghiệp cần mô-men tương đối lớn và bố trí motor sát khung máy	Cần chú ý vị trí lắp và cách truyền lực ra tang băng tải
Dòng tải nặng	Khả năng chịu tải và mô-men cao hơn	Băng tải dài, băng tải nghiêng, tải lớn, thường xuyên khởi động có tải	Không nên chọn chỉ theo công suất motor, cần kiểm tra tải và mô-men thực tế
Trục rỗng lắp trực tiếp	Có thể gắn trực tiếp lên trục tang, giảm chi tiết trung gian	Băng tải cần thiết kế gọn, hạn chế khớp nối hoặc nhông xích	Phải kiểm tra kích thước trục và khả năng chịu tải của hộp số

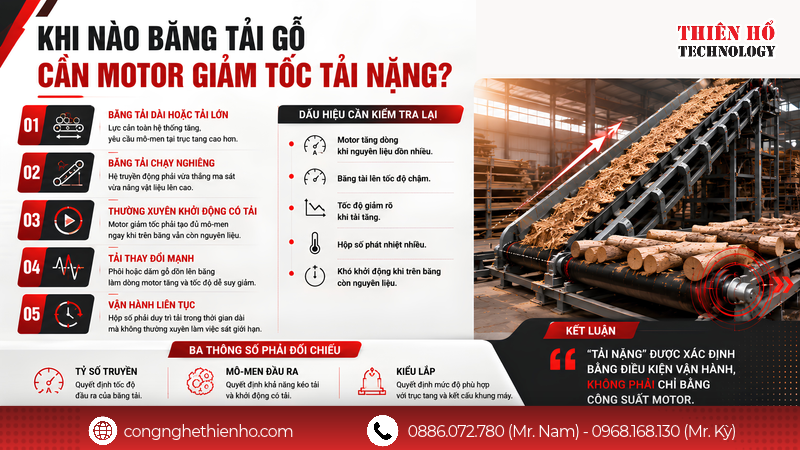

Khi nào băng tải gỗ cần motor giảm tốc tải nặng?

Không phải motor giảm tốc cho băng tải gỗ nào cũng cần lựa chọn theo cấu hình tải nặng. Với băng tải ngắn, chạy ngang và vận chuyển dăm hoặc mùn cưa với tải tương đối ổn định, một bộ motor giảm tốc tiêu chuẩn có thể đã đáp ứng tốt.

Tuy nhiên, khi điều kiện vận hành trở nên nặng hơn, việc chọn hộp giảm tốc chỉ vừa đủ tải có thể khiến hệ truyền động thường xuyên làm việc sát giới hạn.

1. Băng tải dài hoặc mang tải lớn

Chiều dài băng tải càng lớn, lực cản trên toàn hệ thống càng tăng. Nếu đồng thời vận chuyển phôi gỗ, thanh gỗ hoặc lượng nguyên liệu lớn, mô-men yêu cầu tại trục tang cũng tăng theo.

Trong trường hợp này, cần ưu tiên motor giảm tốc cho băng tải gỗ có mô-men đầu ra phù hợp và khả năng làm việc ổn định dưới tải liên tục.

2. Băng tải nghiêng

Băng tải nghiêng phải vừa thắng ma sát vừa nâng vật liệu lên cao, nên yêu cầu mô-men thường lớn hơn băng tải chạy ngang. Đặc biệt với phôi hoặc thanh gỗ nặng, motor giảm tốc cho băng tải gỗ cần đủ lực để giữ tốc độ ổn định khi tải thay đổi.

Nếu hệ thống có nguy cơ vật liệu kéo ngược băng tải khi dừng, cũng cần xem xét thêm cơ cấu phanh hoặc giải pháp chống trôi phù hợp.

3. Thường xuyên khởi động khi đang có tải

Trong thực tế, băng tải không phải lúc nào cũng được khởi động ở trạng thái trống. Sau khi dừng dây chuyền, trên băng có thể vẫn còn nguyên liệu. Khi khởi động lại, motor giảm tốc phải tạo mô-men lớn ngay từ đầu để thắng quán tính và tải đang nằm trên băng.

Nếu tình trạng này xảy ra thường xuyên, nên tránh chọn bộ truyền động quá sát với tải tính toán.

4. Tải thay đổi mạnh trong quá trình vận hành

Băng tải cấp dăm cho máy nghiền hoặc băng tải đưa phôi vào dây chuyền có thể xuất hiện những thời điểm lượng nguyên liệu tăng đột ngột.

Khi đó, tải trên motor giảm tốc không còn ổn định mà thay đổi liên tục theo lượng vật liệu.

Dấu hiệu thường gặp là:

Motor tăng dòng khi nguyên liệu dồn nhiều.
Tốc độ băng tải giảm khi tải tăng.
Hộp số phát nhiệt nhiều hơn khi chạy tải nặng.
Hệ thống khó tăng tốc sau khi dừng có tải.

Nếu những hiện tượng này xuất hiện thường xuyên, cần xem lại mô-men đầu ra và khả năng chịu tải của mtor giảm tốc.

Điểm quan trọng là tải nặng không được xác định chỉ bằng công suất motor. Một băng tải dùng motor công suất không lớn nhưng chạy nghiêng, khởi động có tải và vận hành liên tục vẫn có thể yêu cầu hộp giảm tốc có khả năng chịu tải cao hơn một băng tải công suất lớn nhưng chạy nhẹ và ổn định.

Motor giảm tốc GIMO - Thiên Hổi cung cấp

Cách chọn tỷ số truyền, mô-men và kiểu lắp phù hợp

Sau khi xác định loại motor giảm tốc cho băng tải gỗ phù hợp với bố trí cơ khí, bước quan trọng tiếp theo là chọn đúng tỷ số truyền, mô-men đầu ra và kiểu lắp.. Đây là ba yếu tố ảnh hưởng trực tiếp đến tốc độ băng tải, khả năng kéo tải và độ ổn định của hệ truyền động.

1. Tỷ số truyền quyết định tốc độ băng tải

Tỷ số truyền càng lớn thì tốc độ đầu ra càng thấp và mô-men đầu ra càng cao.

Với băng tải gỗ, tốc độ không nên chọn quá cao chỉ để tăng năng suất. Nếu tốc độ băng tải vượt quá khả năng tiếp nhận của công đoạn phía sau, nguyên liệu có thể bị dồn, trượt hoặc va đập nhiều hơn tại điểm chuyển tiếp.

Ngược lại, nếu tốc độ quá thấp, dây chuyền có thể không đạt năng suất yêu cầu.

Do đó, cần xác định trước tốc độ băng tải mong muốn rồi mới lựa chọn tỷ số truyền phù hợp.

2. Mô-men đầu ra phải đủ cho tải thực tế

Mô-men là thông số đặc biệt quan trọng với băng tải dài, tải nặng hoặc băng tải nghiêng.

Nếu mô-men đầu ra không đủ, hệ thống có thể gặp các tình trạng như:

Băng tải lên tốc độ chậm.
Motor tăng dòng khi khởi động.
Hộp số làm việc gần giới hạn.
Băng tải dễ hụt tốc khi tải tăng.
Khó khởi động khi trên băng vẫn còn nguyên liệu.

Với băng tải nghiêng, ngoài lực ma sát còn phải thắng thành phần trọng lực của vật liệu. Vì vậy, cùng một khối lượng tải nhưng băng tải nghiêng thường cần mô-men lớn hơn băng tải ngang.

Motor giảm tốc GIMO - Thiên Hổi cung cấp

3. Cần xem xét cả khả năng khởi động có tải

Nhiều hệ thống băng tải gỗ không phải lúc nào cũng khởi động trong trạng thái không tải. Sau khi dừng máy, trên băng vẫn có thể còn dăm gỗ, phôi hoặc thanh gỗ.

Trong trường hợp này, motor giảm tốc cho băng tải gỗ phải tạo đủ mô-men ngay từ thời điểm khởi động.

Nếu hệ thống thường xuyên khởi động có tải, nên tránh lựa chọn cấu hình quá sát với mô-men yêu cầu tính toán. Cần có mức dự phòng phù hợp để băng tải có thể tăng tốc ổn định khi điều kiện tải thay đổi.

4. Kiểu lắp phải phù hợp với kết cấu băng tải

Ngoài thông số truyền động, kiểu lắp cũng ảnh hưởng lớn đến khả năng tích hợp motor giảm tốc vào hệ thống.

Một số cấu hình thường gặp gồm:

Lắp chân đế: phù hợp khi hộp số được cố định trực tiếp lên khung máy.
Lắp mặt bích: thuận tiện khi cần kết nối trực tiếp với cụm truyền động.
Trục đặc: có thể kết nối qua khớp nối, nhông xích hoặc cơ cấu truyền động trung gian.
Trục rỗng: giúp lắp trực tiếp lên trục tang băng tải trong một số cấu hình.

Việc chọn kiểu lắp phù hợp giúp giảm số lượng chi tiết trung gian, bố trí gọn hơn và thuận tiện cho bảo trì.

Tóm lại, chọn motor giảm tốc cho băng tải gỗ không nên dừng lại ở việc chọn đúng công suất motor. Tỷ số truyền quyết định tốc độ, mô-men quyết định khả năng kéo tải, còn kiểu lắp quyết định mức độ phù hợp với kết cấu cơ khí.

Ba yếu tố này cần được xem xét đồng thời để hệ truyền động vừa đáp ứng năng suất, vừa tránh tình trạng thiếu lực hoặc phải làm việc quá sát tải.

Thiên Hổ - Đơn vị cung cấp motor giảm tốc cho băng tải gỗ

Không chỉ cung cấp thiết bị riêng lẻ, Thiên Hổ tập trung vào việc lựa chọn motor giảm tốc cho băng tải gỗ theo đúng tải và điều kiện vận hành thực tế của hệ thống. Đây là yếu tố đặc biệt quan trọng với ngành gỗ, nơi tải có thể thay đổi từ dăm, mùn cưa đến phôi hoặc thanh gỗ có khối lượng lớn. Motor giảm tốc cho băng tải gỗ

Đa dạng giải pháp motor giảm tốc cho nhiều kiểu băng tải

Thiên Hổ cung cấp motor giảm tốc cho băng tải gỗ cùng các dòng motor và hộp giảm tốc GIMO cho nhiều cấu hình truyền động khác nhau.

Băng tải ngang.
Băng tải nghiêng.
Băng tải dăm gỗ, mùn cưa.
Băng tải vận chuyển phôi và thanh gỗ.
Băng tải cấp liệu cho máy nghiền, máy ép và các công đoạn tiếp theo.
Hệ thống cần bố trí trục thẳng, vuông góc hoặc trục song song.

Với các hệ thống có yêu cầu tải cao, Thiên Hổ cũng có các dòng hộp giảm tốc tải nặng để đáp ứng những ứng dụng cần mô-men lớn và vận hành liên tục.

Vì sao có thể cân nhắc Thiên Hổ khi chọn motor giảm tốc?

Danh mục motor và hộp giảm tốc đa dạng.
Có giải pháp cho cả tải tiêu chuẩn và tải nặng.
Kho hàng Bắc – Nam hỗ trợ tiến độ cung ứng.
Hỗ trợ lựa chọn theo tải, mô-men, tỷ số truyền và kiểu lắp.
Có đội ngũ kỹ thuật đồng hành trước, trong và sau bán hàng.
Có thể cung cấp đồng bộ thêm biến tần và thiết bị tự động hóa khi hệ thống cần nâng cấp.

Nếu đang cần lựa chọn motor giảm tốc cho băng tải gỗ, hãy gửi cho Thiên Hổ hình ảnh bộ truyền động hiện tại cùng thông tin về tải, tốc độ, kích thước băng tải và kiểu lắp mong muốn.

Thiên Hổ sẽ hỗ trợ đối chiếu để lựa chọn cấu hình phù hợp hơn với điều kiện vận hành thực tế, hạn chế chọn sai tỷ số truyền, thiếu mô-men hoặc dư công suất không cần thiết. M

Thiên Hổ - Đơn vị cung cấp motor giảm tốc cho băng tải gỗ

FAQ - Câu hỏi thường gặp

1. Có nên kết hợp biến tần với motor giảm tốc cho băng tải gỗ không? Có thể xem xét nếu cần điều chỉnh tốc độ, khởi động êm, kiểm soát lượng cấp liệu hoặc phối hợp với các công đoạn khác trong dây chuyền. Khi đó, motor giảm tốc và biến tần cần được chọn đồng bộ theo dòng motor và đặc tính tải thực tế.

2. Chọn motor giảm tốc cho băng tải gỗ theo công suất hay mô-men? Nên xem cả hai, nhưng mô-men đầu ra đặc biệt quan trọng vì nó quyết định khả năng kéo tải của băng tải. Ngoài công suất motor, cần kiểm tra tỷ số truyền, tốc độ đầu ra, tải trọng, chiều dài và độ nghiêng của băng tải.

3. Băng tải gỗ chạy nghiêng có cần motor giảm tốc lớn hơn không? Thường cần xem xét mô-men cao hơn so với băng tải ngang vì hệ truyền động phải thắng thêm thành phần trọng lực của vật liệu. Tuy nhiên, mức cần tăng bao nhiêu phải dựa trên tải thực tế, góc nghiêng và điều kiện khởi động.

4. Khi nào nên chọn motor giảm tốc tải nặng? Nên xem xét khi băng tải dài, tải lớn, chạy nghiêng, thường xuyên khởi động có tải, vận hành liên tục hoặc tải thay đổi mạnh. Không nên xác định “tải nặng” chỉ dựa vào công suất motor.
