Motor giảm tốc cho băng tải nên chọn loại nào?
Motor giảm tốc cho băng tải là bộ phận trực tiếp quyết định tốc độ và khả năng kéo tải của hệ thống.
Một băng tải ngắn, chạy ngang và vận chuyển tải nhẹ sẽ có yêu cầu khác với băng tải dài, chạy nghiêng hoặc thường xuyên khởi động khi trên băng còn đầy vật liệu. Trong những trường hợp này, yêu cầu về mô-men tại trục ra, tỷ số truyền và khả năng chịu tải của hộp giảm tốc có thể khác đáng kể dù công suất motor tương đương.
Nếu chỉ lựa chọn motor giảm tốc cho băng tải theo kW, hệ thống có thể gặp tình trạng tốc độ đầu ra không phù hợp, thiếu mô-men khi tải tăng hoặc hộp giảm tốc thường xuyên làm việc gần giới hạn.
Vì vậy, khi chọn motor giảm tốc cho băng tải, cần xem xét đồng thời công suất motor, tốc độ băng tải, tải trọng, độ nghiêng, chế độ khởi động và cách bố trí cơ khí.
Đây là cơ sở để xác định nên sử dụng motor giảm tốc trục thẳng, vuông góc, trục song song hay cấu hình tải nặng ở các phần tiếp theo.
.png)

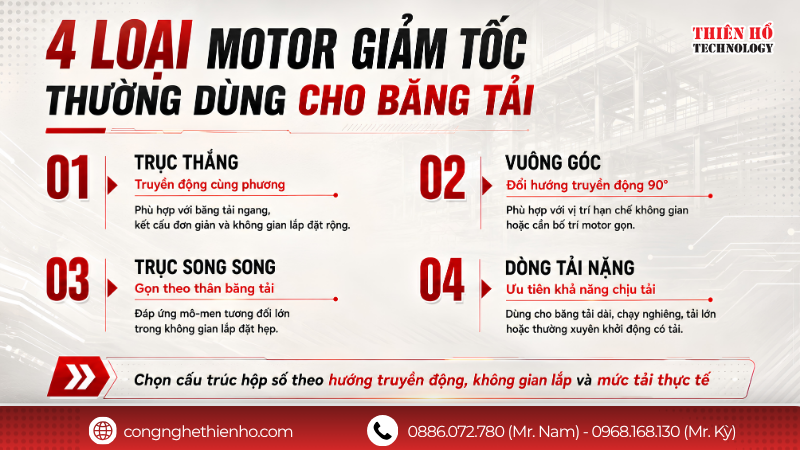

Sau khi xác định yêu cầu tải, bước tiếp theo khi chọn motor giảm tốc cho băng tải là xác định cấu trúc hộp giảm tốc phù hợp với bố trí cơ khí. Trong thực tế, mỗi loại motor giảm tốc có ưu thế riêng về hướng truyền động, không gian lắp đặt và khả năng đáp ứng mô-men.
1. Motor giảm tốc trục thẳng
Đây là cấu hình phù hợp khi motor và trục ra được bố trí cùng phương. Loại này thường được sử dụng cho các băng tải chạy ngang, kết cấu tương đối đơn giản và không bị hạn chế nhiều về không gian lắp đặt.
Ưu điểm chính là dễ bố trí, dễ kết nối với tang băng tải hoặc cơ cấu truyền động trung gian. Với băng tải tải vừa, đây là một trong những cấu hình motor giảm tốc cho băng tải dễ ứng dụng.
2. Motor giảm tốc vuông góc
Motor giảm tốc cho băng tải dạng vuông góc phù hợp với những vị trí cần đổi hướng truyền động 90° hoặc khi không gian lắp motor bị hạn chế.
Cấu hình này giúp bố trí motor gọn hơn so với dạng trục thẳng, đặc biệt trong những hệ thống có nhiều băng tải đặt gần nhau hoặc kết cấu máy không cho phép motor kéo dài theo phương trục.
Tuy nhiên, lựa chọn vẫn cần dựa trên mô-men đầu ra và tỷ số truyền, không nên chỉ dựa vào lợi thế về kích thước lắp đặt.
3. Motor giảm tốc trục song song
Motor giảm tốc cho băng tải dạng trục song song phù hợp với các hệ thống cần thiết kế gọn theo thân máy nhưng vẫn yêu cầu mô-men đầu ra tương đối lớn.
So với một số cấu hình khác, loại này giúp tận dụng không gian tốt hơn ở những hệ thống có chiều ngang hoặc chiều cao bị giới hạn.
Đây là phương án đáng xem xét với các băng tải công nghiệp cần vận hành ổn định và có yêu cầu cao hơn về khả năng chịu tải.
4. Motor giảm tốc tải nặng
Với băng tải dài, tải lớn, chạy nghiêng hoặc thường xuyên khởi động khi đang mang vật liệu, nên ưu tiên các dòng hộp giảm tốc có khả năng chịu tải cao hơn.
Nhóm này thường được xem xét khi hệ thống xuất hiện các điều kiện như:
Trong những trường hợp này, yêu cầu về mô-men và khả năng chịu tải của hộp giảm tốc thường quan trọng hơn việc chỉ đối chiếu công suất motor.
Điểm quan trọng là không nên chọn loại motor giảm tốc chỉ theo hình dạng hoặc thói quen sử dụng. Cấu trúc hộp số phải phù hợp với cả kết cấu cơ khí lẫn đặc tính tải của băng tải.
Sau khi xác định được loại hộp giảm tốc phù hợp, bước tiếp theo mới là lựa chọn cụ thể tỷ số truyền, tốc độ đầu ra và mô-men cần thiết tại trục.
Không phải mọi motor giảm tốc cho băng tải đều cần lựa chọn theo cấu hình tải nặng. Với hệ thống chạy ngang, tải tương đối ổn định và ít khởi động khi đang mang vật liệu, một cấu hình tiêu chuẩn có thể đã đáp ứng yêu cầu.
Motor giảm tốc cho băng tải dạng tải nặng nên được xem xét khi điều kiện vận hành tạo ra mô-men lớn hơn hoặc khiến hộp giảm tốc thường xuyên làm việc gần giới hạn.
Một số trường hợp điển hình gồm:
Dấu hiệu cho thấy bộ truyền động hiện tại có thể đang làm việc quá sát tải thường là motor tăng dòng rõ khi băng đầy, băng tải khó tăng tốc, tốc độ giảm khi tải tăng hoặc hộp giảm tốc phát nhiệt nhiều hơn trong quá trình vận hành.
Tuy nhiên, những hiện tượng này chưa đủ để kết luận rằng cần thay ngay sang motor giảm tốc lớn hơn. Trước khi nâng cấp, vẫn nên kiểm tra thêm tình trạng vòng bi, độ căng băng, tang kéo, cơ cấu truyền động và mức ma sát của toàn hệ thống.
Sau khi xác định hệ thống thuộc nhóm tải tiêu chuẩn hay tải nặng, bước tiếp theo là lựa chọn motor giảm tốc cho băng tải theo tỷ số truyền, tốc độ đầu ra, mô-men và kiểu lắp phù hợp.
.png)

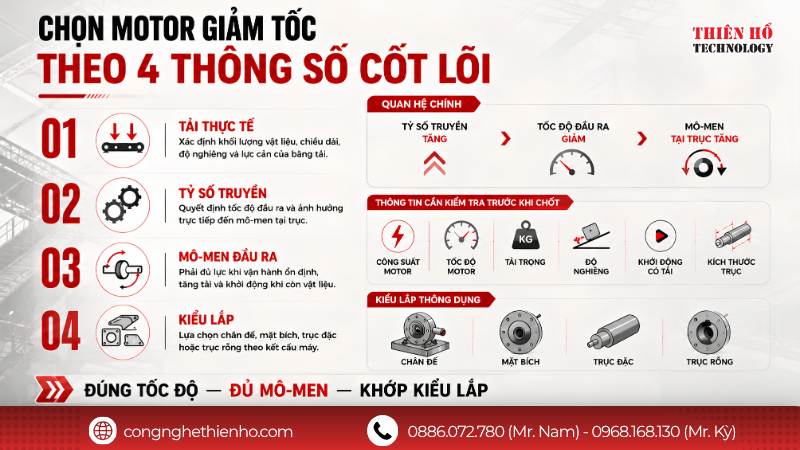

Sau khi xác định loại motor giảm tốc cho băng tải và mức tải thực tế, bước quan trọng tiếp theo là lựa chọn tỷ số truyền, mô-men đầu ra và kiểu lắp phù hợp với kết cấu hệ thống. Đây là những thông số quyết định trực tiếp đến tốc độ băng tải và khả năng kéo tải của hệ truyền động.
1. Tỷ số truyền phải phù hợp với tốc độ băng tải
Tỷ số truyền quyết định tốc độ đầu ra của hộp giảm tốc. Khi tỷ số truyền tăng, tốc độ đầu ra giảm và mô-men tại trục tăng lên.
Vì vậy, việc chọn tỷ số truyền cần bắt đầu từ tốc độ băng tải mong muốn, không nên chọn theo model có sẵn rồi mới điều chỉnh cơ khí sau.
Nếu tỷ số truyền quá nhỏ, băng tải có thể chạy nhanh nhưng mô-men đầu ra không đủ khi tải tăng. Ngược lại, tỷ số truyền quá lớn có thể giúp tăng lực kéo nhưng làm tốc độ vận chuyển thấp hơn yêu cầu của dây chuyền.
2. Mô-men đầu ra cần có khoảng dự phòng phù hợp
Mô-men là yếu tố đặc biệt quan trọng với băng tải dài, băng tải nghiêng và hệ thống thường xuyên khởi động có tải.
Khi băng tải bắt đầu chạy, motor giảm tốc cho băng tải phải thắng lực cản của toàn bộ hệ thống, bao gồm tải vật liệu, ma sát của băng, tang kéo, vòng bi và các chi tiết truyền động. Nếu mô-men đầu ra chỉ vừa đủ cho trạng thái vận hành ổn định, hệ thống có thể gặp khó khăn khi khởi động hoặc khi tải tăng đột ngột.
Do đó, không nên lựa chọn hộp giảm tốc quá sát với mô-men yêu cầu thực tế. Mức dự phòng cần được xác định theo đặc tính tải và chu kỳ vận hành của từng băng tải.
3. Công suất motor phải được xem xét cùng với tải cơ khí
Khi lựa chọn motor giảm tốc cho băng tải, công suất motor vẫn là thông số quan trọng nhưng không thể tách rời khỏi tải và tỷ số truyền.
Một motor có công suất lớn nhưng tỷ số truyền không phù hợp vẫn có thể khiến băng tải thiếu mô-men tại trục. Ngược lại, tăng công suất motor quá nhiều khi nguyên nhân nằm ở ma sát cơ khí hoặc chọn sai tỷ số truyền sẽ làm tăng chi phí mà chưa chắc giải quyết đúng vấn đề.
Vì vậy, khi băng tải có dấu hiệu hụt tốc, khó khởi động hoặc motor thường xuyên tăng dòng, cần kiểm tra đồng thời:
4. Kiểu lắp phải phù hợp với không gian và kết cấu máy
Ngoài các thông số truyền động, kiểu lắp cũng ảnh hưởng trực tiếp đến khả năng tích hợp motor giảm tốc vào băng tải.
Một số cấu hình thường gặp gồm:
Việc chọn đúng kiểu lắp giúp hệ thống gọn hơn, giảm số lượng chi tiết trung gian và thuận tiện hơn cho quá trình bảo trì.
5. Một số thông tin cần có trước khi chốt motor giảm tốc
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Như vậy, chọn motor giảm tốc cho băng tải không nên chỉ dừng ở câu hỏi “motor bao nhiêu kW”. Một cấu hình phù hợp cần đồng thời đáp ứng đúng tốc độ đầu ra, đủ mô-men cho tải thực tế và có kiểu lắp tương thích với kết cấu của hệ thống.
Khi ba yếu tố này được xác định đúng ngay từ đầu, băng tải sẽ có cơ sở vận hành ổn định hơn và hạn chế được các tình trạng như thiếu lực kéo, sai tốc độ hoặc bộ truyền động thường xuyên làm việc gần giới hạn.
.png)
Với băng tải công nghiệp, việc lựa chọn motor giảm tốc cho băng tải cần dựa trên tải trọng, tốc độ đầu ra, tỷ số truyền, mô-men và kiểu lắp thực tế. Đây cũng là cách Thiên Hổ tiếp cận khi tư vấn thiết bị cho các hệ thống băng tải trong nhà máy và dây chuyền sản xuất.
Thay vì chỉ đối chiếu công suất motor, Thiên Hổ hỗ trợ khách hàng xem xét toàn bộ điều kiện vận hành để lựa chọn cấu hình phù hợp hơn với từng vị trí.
Chủ động nguồn hàng cho nhu cầu thay thế và dự án
Đối với hệ thống băng tải, thời gian chờ motor hoặc hộp giảm tốc thay thế có thể ảnh hưởng trực tiếp đến tiến độ sản xuất.
Thiên Hổ duy trì nguồn hàng tại cả miền Bắc và miền Nam, hỗ trợ nhu cầu thay thế, dự án mới và bổ sung thiết bị trong quá trình vận hành.
Bên cạnh motor giảm tốc, Thiên Hổ còn cung cấp biến tần, motor, PLC, HMI và các thiết bị truyền động liên quan, thuận tiện khi doanh nghiệp cần nâng cấp nhiều hạng mục trong cùng một hệ thống.
Liên hệ Thiên Hổ để được tư vấn motor giảm tốc cho băng tải phù hợp với tải, tốc độ, mô-men và điều kiện vận hành thực tế.
