Motor giảm tốc là gì và hoạt động theo nguyên lý nào?

Motor giảm tốc là gì? Vì sao được sử dụng trong nhiều hệ thống công nghiệp?

Motor giảm tốc là cụm truyền động gồm động cơ điện kết hợp với hộp giảm tốc, có nhiệm vụ giảm tốc độ quay từ motor xuống mức phù hợp với máy, đồng thời tăng mô-men tại trục đầu ra.

Trong thực tế, nhiều motor điện tiêu chuẩn có tốc độ quay tương đối cao, trong khi các cơ cấu như băng tải, máy khuấy, vít tải, bàn xoay, máy cấp liệu hoặc máy ép lại cần tốc độ thấp hơn nhưng phải có lực kéo lớn. Nếu truyền động trực tiếp từ motor sang tải, tốc độ có thể quá cao và mô-men tại trục chưa phù hợp với yêu cầu làm việc.

Hộp giảm tốc được đặt giữa motor và cơ cấu tải để xử lý bài toán này. Khi tốc độ đầu ra giảm xuống theo tỷ số truyền, mô-men tại trục đầu ra được tăng lên trong giới hạn của thiết kế hộp số và tổn thất truyền động.

Có thể hình dung đơn giản theo chuỗi:

Motor → Hộp giảm tốc → Trục đầu ra → Cơ cấu tải

Trong đó, motor cung cấp công suất và chuyển động quay, còn hộp giảm tốc điều chỉnh tốc độ và mô-men để phù hợp hơn với thiết bị được dẫn động.

Vì vậy, khi lựa chọn motor giảm tốc, không nên chỉ nhìn vào công suất motor. Cần xem xét đồng thời tốc độ đầu ra, tỷ số truyền, mô-men yêu cầu và đặc tính tải.

Hiểu đúng motor giảm tốc là gì sẽ giúp tránh tình trạng chọn đúng kW nhưng sai tốc độ hoặc thiếu mô-men, khiến hệ thống vẫn vận hành không ổn định dù motor có đủ công suất danh nghĩa.

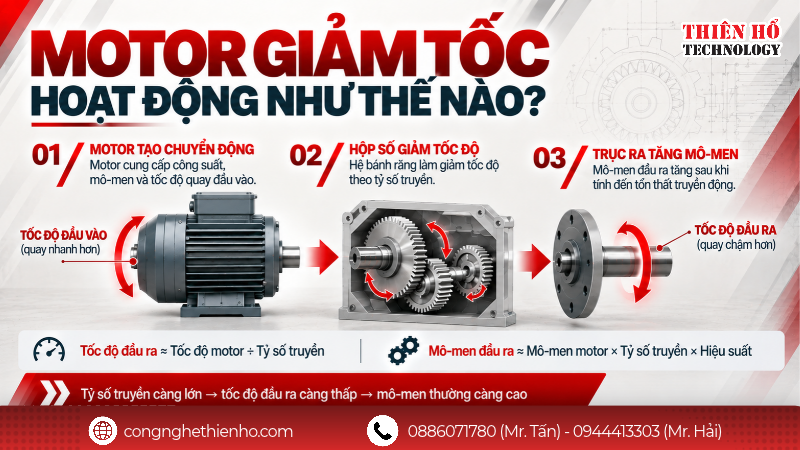

Nguyên lý hoạt động của motor giảm tốc

Motor giảm tốc hoạt động dựa trên nguyên lý motor tạo chuyển động quay, hộp giảm tốc tiếp nhận chuyển động này và biến đổi thành tốc độ thấp hơn nhưng mô-men lớn hơn tại trục đầu ra.

Có thể hiểu quá trình này qua ba giai đoạn chính.

1. Motor tạo chuyển động quay ở tốc độ đầu vào

Khi được cấp điện, motor tạo ra mô-men và làm trục động cơ quay. Tốc độ này thường cao hơn nhiều so với tốc độ mà cơ cấu máy thực tế cần sử dụng.

Ví dụ, nhiều ứng dụng như băng tải, máy khuấy hoặc vít tải không cần trục quay nhanh, nhưng lại cần lực kéo lớn để duy trì chuyển động khi có tải.

Lúc này, chuyển động từ motor sẽ được đưa vào hộp giảm tốc thay vì truyền trực tiếp đến máy.

2. Hộp giảm tốc làm giảm tốc độ theo tỷ số truyền

Bên trong hộp giảm tốc là hệ thống bánh răng hoặc các cơ cấu truyền động được thiết kế theo một tỷ số truyền nhất định.

Tỷ số truyền quyết định mức giảm tốc từ đầu vào đến đầu ra.

Có thể hiểu đơn giản:

Tốc độ motor → hộp giảm tốc → tốc độ đầu ra thấp hơn

Tỷ số truyền càng lớn thì tốc độ đầu ra càng thấp.

Ví dụ, nếu motor quay ở tốc độ cao nhưng hệ thống chỉ cần trục đầu ra quay chậm, hộp số sẽ đảm nhiệm việc đưa tốc độ về đúng vùng làm việc yêu cầu mà không cần bắt motor phải vận hành liên tục ở tốc độ rất thấp.

3. Khi tốc độ giảm, mô-men đầu ra tăng lên

Điểm quan trọng của motor giảm tốc không chỉ nằm ở việc giảm số vòng quay.

Khi tốc độ được giảm thông qua hệ truyền động, mô-men tại trục đầu ra được tăng lên, sau khi tính đến tổn thất của hộp số.

Đây là lý do motor giảm tốc phù hợp với các tải cần lực kéo lớn như:

Băng tải có hàng.
Máy khuấy nguyên liệu đặc.
Vít tải.
Máy cấp liệu.
Bàn xoay.
Các cơ cấu tải nặng chạy tốc độ thấp.

Có thể tóm tắt nguyên lý như sau:

Điện năng → motor tạo chuyển động quay → hộp giảm tốc giảm tốc độ → tăng mô-men → truyền lực đến tải

4. Mối quan hệ giữa tốc độ, tỷ số truyền và mô-men

Ba thông số này luôn cần được xem xét cùng nhau:

Thông số	Vai trò
Tốc độ motor	Tốc độ đầu vào của hộp giảm tốc
Tỷ số truyền	Xác định mức giảm tốc
Tốc độ đầu ra	Tốc độ thực tế truyền đến máy
Mô-men đầu ra	Khả năng kéo tải sau hộp giảm tốc

Vì vậy, không nên chọn motor giảm tốc chỉ theo công suất kW. Một hệ truyền động có thể đúng công suất nhưng nếu tỷ số truyền chưa phù hợp thì tốc độ đầu ra vẫn sai hoặc mô-men tại trục chưa đáp ứng tải.

Nguyên lý cốt lõi của motor giảm tốc có thể hiểu ngắn gọn là: dùng hộp số để đổi tốc độ lấy mô-men, từ đó đưa đặc tính của motor về phù hợp hơn với yêu cầu thực tế của máy.

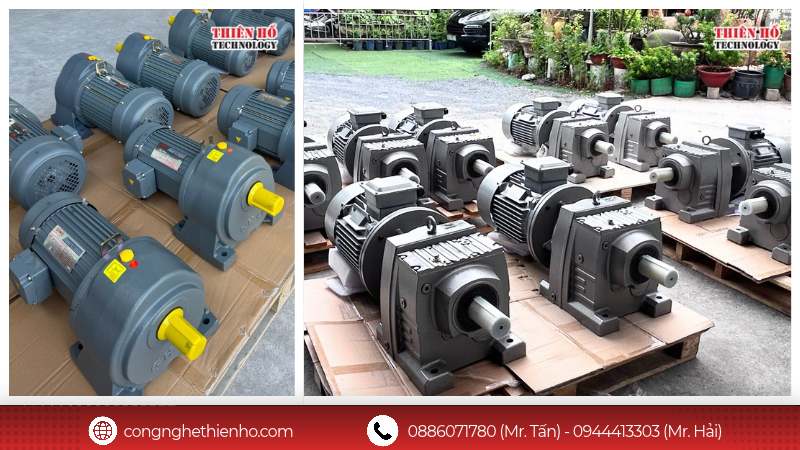

Khi nào nên dùng motor giảm tốc thay vì motor truyền động trực tiếp?

Không phải hệ thống nào cũng cần motor giảm tốc. Việc sử dụng motor giảm tốc chỉ thực sự cần thiết khi tốc độ yêu cầu tại tải thấp hơn đáng kể so với tốc độ motor, đồng thời cơ cấu cần mô-men lớn hơn tại trục đầu ra.

1. Khi máy cần tốc độ thấp nhưng lực kéo lớn

Đây là trường hợp điển hình nhất.

Các thiết bị như băng tải tải nặng, vít tải, máy khuấy hoặc bàn xoay thường không cần quay nhanh, nhưng lại cần đủ mô-men để kéo tải ổn định.

Nếu dùng motor truyền động trực tiếp, tốc độ có thể quá cao hoặc motor phải làm việc không phù hợp với đặc tính tải.

Hộp giảm tốc giúp đưa tốc độ xuống mức phù hợp và tăng mô-men tại trục đầu ra.

2. Khi cần giữ motor làm việc ở vùng tốc độ phù hợp

Trong một số ứng dụng, có thể dùng biến tần để giảm tốc motor. Tuy nhiên, nếu hệ thống yêu cầu tốc độ rất thấp trong thời gian dài, chỉ giảm tần số chưa chắc là phương án tối ưu.

Khi đó, hộp giảm tốc giúp motor vẫn có thể làm việc ở vùng tốc độ hợp lý, còn cơ cấu tải nhận được tốc độ thấp hơn sau hộp số.

Phương án thường gặp là:

Biến tần → motor → hộp giảm tốc → tải

Trong cấu hình này, hộp giảm tốc đảm nhiệm tỷ số truyền cơ bản, còn biến tần dùng để tinh chỉnh tốc độ theo từng chế độ vận hành.

3. Khi tải có quán tính lớn hoặc khởi động có tải

Những cơ cấu phải khởi động khi đã mang tải thường yêu cầu mô-men cao ngay từ đầu.

Ví dụ:

Băng tải đang có hàng.
Vít tải chứa nguyên liệu.
Máy khuấy khởi động khi bồn đã đầy.
Bàn xoay mang tải lớn.

Trong các trường hợp này, motor giảm tốc thường phù hợp hơn truyền động trực tiếp vì hệ thống có thể tạo mô-men lớn tại tốc độ đầu ra thấp.

Ngược lại, nếu máy cần tốc độ cao, tải nhẹ và motor có thể truyền trực tiếp đến cơ cấu mà vẫn đáp ứng đúng mô-men, hộp giảm tốc có thể không cần thiết.

Vì vậy, quyết định dùng motor giảm tốc hay motor truyền động trực tiếp nên dựa trên ba yếu tố chính: tốc độ đầu ra cần thiết, mô-men tại tải và trạng thái tải khi khởi động. Không nên lắp thêm hộp giảm tốc nếu hệ thống không thực sự cần tỷ số truyền cơ khí.

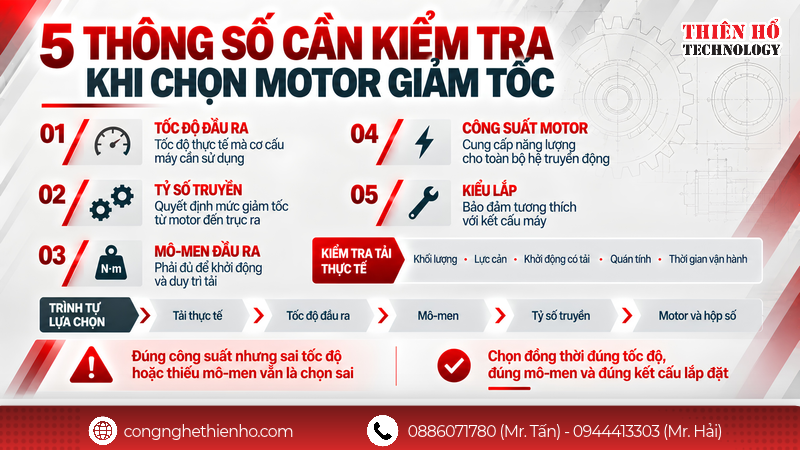

Các thông số quan trọng cần hiểu khi lựa chọn motor giảm tốc

Khi chọn motor giảm tốc, không nên chỉ nhìn vào công suất motor. Một bộ truyền động phù hợp phải đồng thời đáp ứng được tốc độ đầu ra, mô-men yêu cầu và tỷ số truyền của cơ cấu máy.

1. Tốc độ đầu ra phải phù hợp với thiết bị

Tốc độ đầu ra là thông số cần xác định trước tiên vì đây là tốc độ thực tế truyền đến băng tải, vít tải, máy khuấy hoặc cơ cấu tải.

Nếu chọn tốc độ quá cao, máy có thể vận hành không đúng yêu cầu công nghệ. Ngược lại, tốc độ quá thấp có thể làm giảm năng suất hoặc khiến chu trình làm việc kéo dài.

Vì vậy, khi chọn motor giảm tốc nên xác định:

Tốc độ cần thiết tại trục tải.
Tốc độ định mức của motor.
Có sử dụng biến tần để điều chỉnh thêm hay không.
Dải tốc độ thực tế mà máy thường vận hành.

2. Tỷ số truyền quyết định mức giảm tốc

Tỷ số truyền thể hiện mức chênh lệch giữa tốc độ đầu vào của motor và tốc độ đầu ra của hộp giảm tốc.

Tỷ số truyền càng lớn thì tốc độ đầu ra càng thấp và mô-men đầu ra thường càng tăng.

Tuy nhiên, không nên chọn tỷ số truyền chỉ để đạt đúng số vòng/phút. Sau khi xác định tỷ số, cần tiếp tục kiểm tra khả năng chịu mô-men của hộp giảm tốc.

Nếu hộp số đạt đúng tốc độ nhưng không đủ khả năng chịu tải thì hệ thống vẫn có thể vận hành thiếu ổn định.

3. Mô-men đầu ra phải đáp ứng tải thực tế

Mô-men là thông số quyết định khả năng kéo tải của motor giảm tốc.

Mô-men yêu cầu phụ thuộc vào:

Khối lượng hoặc lực cản của tải.
Đặc tính tải ổn định hay thay đổi.
Trạng thái khởi động có tải hay không.
Quán tính của cơ cấu.
Thời gian vận hành liên tục.
Tải va đập hoặc tải tăng đột ngột.

Với băng tải hoặc vít tải, mô-men phải đủ để khởi động khi cơ cấu đã có vật liệu. Với máy khuấy, cần xét đến độ nhớt và trạng thái tải lớn nhất. Với bàn xoay, cần tính đến quán tính và tải đặt trên bàn.

Thông số	Ý nghĩa khi lựa chọn
Công suất motor	Năng lực cung cấp công suất cho hệ truyền động
Tốc độ đầu ra	Tốc độ thực tế của cơ cấu máy
Tỷ số truyền	Mức giảm tốc giữa motor và trục ra
Mô-men đầu ra	Khả năng kéo tải sau hộp giảm tốc
Kiểu lắp	Khả năng tương thích với kết cấu máy

Trình tự lựa chọn hợp lý nên là:

Tải thực tế → tốc độ đầu ra yêu cầu → mô-men cần thiết → tỷ số truyền → công suất motor và kích thước hộp giảm tốc.

Cách tiếp cận này giúp tránh hai sai lầm phổ biến: chọn đúng kW nhưng sai tốc độ, hoặc đạt đúng tốc độ nhưng hộp giảm tốc không đủ mô-men cho tải.

Thiên Hổ cung cấp motor giảm tốc cho nhiều ứng dụng công nghiệp

Khi lựa chọn motor giảm tốc, cần đối chiếu đúng công suất, tốc độ đầu ra, tỷ số truyền, mô-men và đặc tính tải thực tế. Đây cũng là cách Thiên Hổ hỗ trợ khách hàng lựa chọn cấu hình phù hợp cho từng hệ thống.

Thiên Hổ cung cấp các dòng motor giảm tốc GIMO cho nhiều ứng dụng như băng tải, máy khuấy, vít tải, bàn xoay và các cơ cấu truyền động công nghiệp. Nguồn hàng tại cả miền Bắc và miền Nam giúp đáp ứng nhanh nhu cầu thay thế hoặc triển khai máy mới.

Liên hệ Thiên Hổ để được tư vấn motor giảm tốc theo đúng tốc độ, đúng mô-men và điều kiện tải thực tế.
