Bản đồ nhóm thông số AV23 là gì? Vì sao cần hiểu?

Thông số biến tần ARINCO AV23 được hệ thống hóa theo từng nhóm chức năng để người dùng biết cần truy cập khu vực nào khi thiết lập hoặc kiểm tra thiết bị. Đây không phải một màn hình hay chức năng riêng trên thiết bị, mà là phương pháp giúp đọc catalog và tìm thông số nhanh hơn.

Theo catalog, thông số biến tần ARINCO AV23 được tổ chức thành các nhóm chính:

FP: Khôi phục và quản lý cài đặt hệ thống.
F0: Phương thức điều khiển và các thông số vận hành cơ bản.
F1: Dữ liệu định mức và chức năng dò thông số motor.
F4: Cấu hình terminal đầu vào.
F5: Cấu hình terminal đầu ra.
F6: Phương pháp khởi động và dừng.
F8: Các chức năng vận hành bổ sung.
F9: Bảo vệ và lưu lịch sử lỗi.
FA: Điều khiển PID.
FC: Đa cấp tốc độ và PLC đơn giản.
FD: Cài đặt truyền thông.

Các nhóm thông số biến tần ARINCO AV23 không được đánh số liên tục từ F0 đến FD. Điều này không có nghĩa biến tần bị thiếu thông số; người dùng cần tra cứu theo đúng cấu trúc được nhà sản xuất trình bày trong catalog.

Hiểu bản đồ này giúp quá trình cài đặt có trình tự rõ ràng. Chẳng hạn, khi cần đổi nguồn lệnh chạy, người dùng tìm trong F0; khi công tắc ngoài không điều khiển được biến tần, cần kiểm tra F0 và F4; khi PLC không nhận được tín hiệu trạng thái, cần xem nhóm F5; còn khi cần kiểm tra nguyên nhân dừng máy, nhóm F9 là khu vực cần ưu tiên.

Bản đồ nhóm thông số cũng giúp hạn chế việc thay đổi nhầm những giá trị không liên quan. Trước khi cài đặt, nên thực hiện theo trình tự: xác định yêu cầu vận hành → tìm đúng nhóm chức năng → chọn thông số cụ thể → ghi lại giá trị ban đầu → điều chỉnh và chạy thử. Đây là nền tảng để khai thác các chức năng của ARINCO AV23 an toàn và có hệ thống.

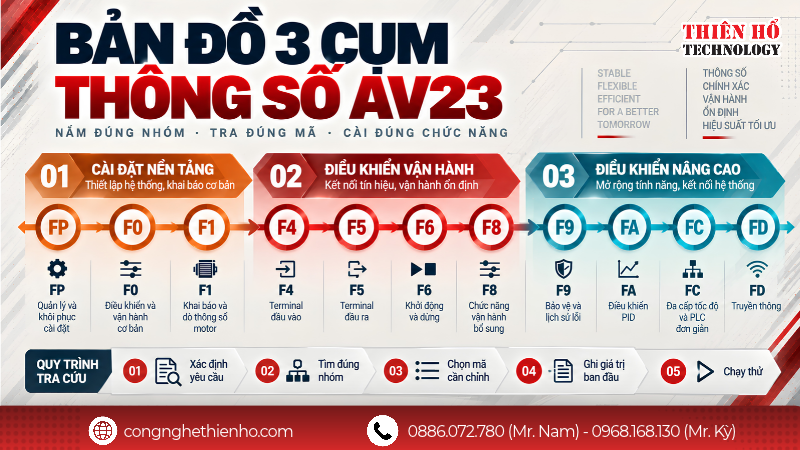

Bản đồ nhóm thông số biến tần ARINCO AV23

Hệ thống thông số biến tần ARINCO AV23 có thể được chia thành ba cụm chức năng chính. Cách phân chia này giúp người dùng xác định nhanh nhóm cần truy cập khi cài đặt hoặc xử lý sự cố.

Cụm thông số	Nhóm	Chức năng chính
Cài đặt nền tảng	FP, F0, F1	Khôi phục hệ thống, chọn phương thức điều khiển và khai báo motor
Điều khiển vận hành	F4, F5, F6, F8	Cài đầu vào – đầu ra, khởi động, dừng và các chức năng bổ sung
Điều khiển nâng cao	F9, FA, FC, FD	Bảo vệ, PID, đa cấp tốc độ, PLC đơn giản và truyền thông

2.1. Thông số biến tần ARINCO AV23 nhóm FP, F0 và F1

Nhóm FP – Thông số hệ thống

Nhóm FP được sử dụng khi cần quản lý hoặc khôi phục cài đặt. Theo catalog, FP-01 = 01 sẽ đưa biến tần về cài đặt gốc của nhà máy nhưng không khôi phục các thông số motor.

Dù dữ liệu motor được giữ lại, người dùng vẫn nên ghi lại toàn bộ bộ thông số đang sử dụng trước khi khôi phục. Các cài đặt về nguồn lệnh, tần số, terminal, PID hoặc truyền thông có thể phải thiết lập lại.

Nhóm F0 – Thông số vận hành cơ bản

Trong hệ thống thông số biến tần ARINCO AV23, nhóm F0 quyết định phương thức điều khiển motor, nguồn phát lệnh chạy và nguồn đặt tần số.

Các thông số cần chú ý gồm:

F0-01: Chọn chế độ điều khiển motor gồm SFVC vòng hở, CLVC vòng kín hoặc V/F.
F0-02: Chọn nguồn lệnh chạy từ bàn phím, terminal hoặc truyền thông.
F0-03: Chọn nguồn tần số chính.
F0-04: Chọn nguồn tần số phụ.
F0-09: Thiết lập chiều quay motor.
F0-10: Tần số tối đa, phạm vi từ 50 đến 500 Hz.
F0-12 và F0-14: Giới hạn tần số trên và dưới.
F0-17 và F0-18: Thời gian tăng tốc và giảm tốc.

Nguồn tần số chính tại F0-03 có thể lấy từ bàn phím, AI1, AI2, biến trở trên màn hình, xung tại S5, đa cấp tốc độ, PLC đơn giản, PID hoặc truyền thông.

Nếu AV23 chạy được bằng bàn phím nhưng không nhận lệnh từ công tắc, cần kiểm tra F0-02. Nếu biến tần nhận lệnh chạy nhưng tốc độ không thay đổi theo biến trở hoặc tín hiệu analog, cần kiểm tra F0-03 trước khi điều chỉnh những nhóm khác.

Nhóm F1 – Thông số motor

Nhóm F1 trong thông số biến tần ARINCO AV23 dùng để khai báo dữ liệu định mức của motor:

F1-01: Công suất định mức.
F1-02: Điện áp định mức.
F1-03: Dòng điện định mức.
F1-04: Tần số định mức.
F1-05: Tốc độ định mức.
F1-37: Dò thông số motor.

F1-37 hỗ trợ các lựa chọn không dò, dò tĩnh, dò động và dò tĩnh toàn bộ thông số motor. Chế độ dò phải được lựa chọn theo điều kiện thực tế và yêu cầu an toàn của máy.

Các giá trị F1 cần nhập theo nhãn của motor đang được điều khiển, không lấy theo công suất hoặc dòng điện ghi trên biến tần. Đây là dữ liệu nền để AV23 điều khiển và bảo vệ motor phù hợp hơn.

2.2. Cụm điều khiển vận hành: F4, F5, F6 và F8

Nhóm F4 – Terminal đầu vào

Khi cài thông số biến tần ARINCO AV23 cho terminal đầu vào, nhóm F4 quy định chức năng của các chân S1–S6 và tín hiệu analog.

Các thông số F4-00 đến F4-05 lần lượt gán chức năng cho S1–S6. Các chân này có thể được sử dụng để:

Chạy thuận hoặc chạy nghịch.
Chạy JOG thuận hoặc JOG nghịch.
Điều khiển ba dây.
Dừng tự do hoặc dừng khẩn cấp.
Reset lỗi và tạm dừng.
Chọn cấp tốc độ.
Chuyển đổi nguồn tần số.

F4-11 lựa chọn điều khiển hai dây hoặc ba dây. Chế độ hai dây thường sử dụng công tắc duy trì, trong khi chế độ ba dây phù hợp với nút nhấn Start/Stop. Cách cài đặt phải thống nhất với sơ đồ đấu dây thực tế.

Nhóm F4 còn có các thông số hiệu chỉnh điện áp đầu vào AI1, AI2 và tín hiệu xung tại S5. Khi tốc độ không tỷ lệ đúng với tín hiệu điều khiển, cần kiểm tra cả nguồn tần số trong F0 và phạm vi tín hiệu trong F4.

Nhóm F5 – Terminal đầu ra

Trong hệ thống thông số biến tần ARINCO AV23, nhóm F5 xác định tín hiệu đầu ra gửi đến PLC, HMI, đèn báo hoặc mạch liên động.

F5-00: Chọn ngõ SM làm đầu ra xung FMP hoặc đầu ra chuyển mạch FMR.
F5-01: Gán chức năng cho relay.
F5-07: Chọn đại lượng xuất qua AO1.
F5-08: Chọn đại lượng xuất qua AO2.

Relay có thể được dùng để báo biến tần đang chạy, xuất hiện lỗi, đạt ngưỡng tần số hoặc sẵn sàng vận hành. AO1 và AO2 có thể biểu diễn tần số thực tế, tần số đặt, dòng điện đầu ra, mô-men, công suất, điện áp hoặc tín hiệu analog đầu vào.

Khi đấu nối, cần kiểm tra đúng loại tín hiệu và định mức chịu tải. Không dùng relay hoặc đầu ra điều khiển để đóng cắt trực tiếp tải vượt quá khả năng cho phép.

Nhóm F6 – Khởi động và dừng

Nhóm F6 trong thông số biến tần ARINCO AV23 quyết định cách thiết bị khởi động hoặc dừng motor:

F6-00: Chọn khởi động trực tiếp, bám tốc độ, kích từ trước hoặc khởi động nhanh ở chế độ vòng hở.
F6-01: Chọn điểm bắt đầu dò tốc độ.
F6-03: Đặt tần số khởi động.
F6-10: Chọn dừng giảm tốc hoặc dừng tự do.

Khởi động trực tiếp phù hợp khi motor đã đứng yên. Khởi động bám tốc độ được cân nhắc khi motor vẫn còn quay trước lúc biến tần tiếp quản.

Với tải có quán tính lớn, đặt thời gian giảm tốc quá ngắn có thể làm điện áp DC bus tăng. Ngược lại, dừng tự do khiến motor tiếp tục quay theo quán tính nên không phù hợp với cơ cấu cần dừng có kiểm soát.

Nhóm F8 – Chức năng bổ sung

Nhóm F8 tập trung vào các chức năng hỗ trợ vận hành:

F8-00 đến F8-02: Tần số JOG và thời gian tăng – giảm tốc JOG.
F8-13: Cấm quay ngược.
F8-14: Cách vận hành khi tần số đạt giới hạn dưới.
F8-18: Bảo vệ khởi động lại.
F8-19 và F8-20: Tần số FDT1 và độ rộng FDT1.
F8-48: Chế độ hoạt động của quạt làm mát.
F8-49 đến F8-52: Tần số và thời gian ngủ – đánh thức.

Trong đó, F8-18 cần được kiểm tra kỹ để hạn chế trường hợp máy tự chạy lại ngoài dự kiến sau khi nguồn điện được phục hồi.

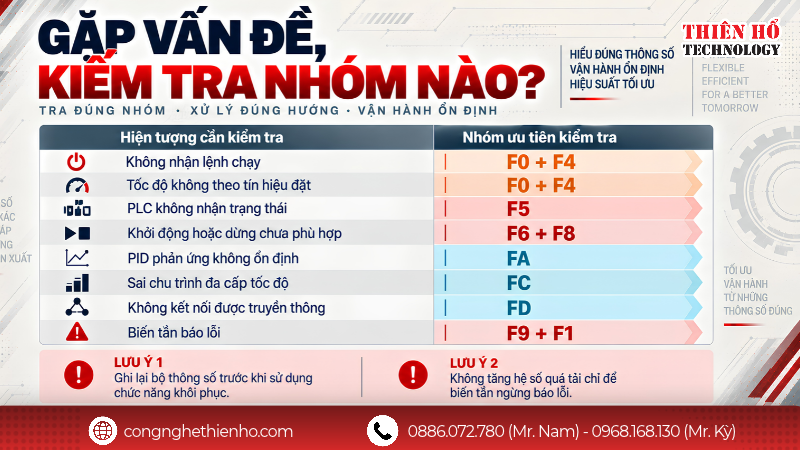

2.3. Thông số biến tần ARINCO AV23 nhóm F9, FA, FC và FD

Nhóm F9 – Bảo vệ và lịch sử lỗi

Trong thông số biến tần ARINCO AV23, nhóm F9 dùng để thiết lập bảo vệ và truy xuất dữ liệu khi xảy ra sự cố:

F9-00: Bật hoặc tắt bảo vệ quá tải.
F9-01: Hệ số nhân quá tải.
F9-02: Mức cảnh báo quá tải.
F9-12: Bảo vệ mất pha đầu vào và contactor.
F9-13: Bảo vệ mất pha đầu ra.
F9-14 đến F9-16: Lưu ba lần lỗi.
F9-17 đến F9-19: Ghi lại tần số, dòng điện và điện áp DC bus tại lần lỗi gần nhất.

Khi AV23 báo lỗi, không nên chỉ reset rồi chạy lại. Lịch sử F9 cung cấp dữ liệu để xác định lỗi xuất hiện lúc tăng tốc, giảm tốc hay khi máy đã chạy ổn định.

Không nên tăng hệ số quá tải chỉ để ngăn biến tần báo lỗi. Cần kiểm tra dòng motor, tải cơ khí, thời gian tăng tốc, nguồn điện và dữ liệu motor trước khi thay đổi ngưỡng bảo vệ.

Nhóm FA – Điều khiển PID

Nhóm FA trong thông số biến tần ARINCO AV23 được sử dụng khi cần điều chỉnh tốc độ theo tín hiệu phản hồi PID:

FA-00: Chọn nguồn giá trị đặt PID.
FA-01: Giá trị đặt PID thủ công.
FA-02: Chọn nguồn phản hồi.
FA-03: Chọn PID thuận hoặc PID nghịch.
FA-05 đến FA-07: Hệ số Kp, Ti và Td.
FA-28: Bật hoặc tắt chế độ ngủ PID.

Nguồn đặt và phản hồi có thể lấy từ AI1, AI2, biến trở trên màn hình, xung S5 hoặc truyền thông, tùy từng thông số. Khi hiệu chỉnh PID, nên thay đổi từng bước và theo dõi phản ứng thực tế để tránh tần số dao động hoặc hệ thống phản ứng quá chậm.

Nhóm FC – Đa cấp tốc độ và PLC đơn giản

ARINCO AV23 hỗ trợ 16 cấp tốc độ, từ FC-00 đến FC-15. Giá trị từng cấp được đặt theo tỷ lệ từ -100% đến 100%, không nhập trực tiếp bằng Hz.

FC-16 quy định chế độ PLC đơn giản: dừng ở cuối chu trình, giữ tốc độ của bước cuối hoặc lặp lại. Các thông số FC-18 đến FC-48 dùng để cài thời gian chạy cho từng bước.

Chức năng này phù hợp với chu trình cơ bản. Hệ thống có nhiều điều kiện liên động hoặc yêu cầu an toàn cao vẫn cần PLC và mạch an toàn riêng.

Nhóm FD – Truyền thông

Nhóm FD trong thông số biến tần ARINCO AV23 dùng để thiết lập kết nối với PLC, HMI hoặc hệ thống giám sát:

FD-00: Baud rate từ 300 đến 115200 bps.
FD-01: Cấu hình dữ liệu và kiểm tra chẵn lẻ.
FD-02: Địa chỉ truyền thông từ 1 đến 247.

Các thiết bị trên cùng mạng phải sử dụng thống nhất tốc độ truyền và định dạng dữ liệu. Mỗi biến tần cần có địa chỉ riêng để tránh xung đột.

Nhìn tổng thể, trình tự thiết lập hợp lý là: cài F0–F1 → cấu hình terminal F4–F5 → thiết lập khởi động, dừng và chức năng bổ sung F6–F8 → hoàn thiện bảo vệ F9 → cài PID, đa cấp tốc độ hoặc truyền thông khi cần. Sau mỗi bước, nên kiểm tra lại giá trị đã nhập và chạy thử ở tốc độ thấp trước khi đưa máy vào vận hành chính thức.
