Biến tần là gì và hoạt động theo nguyên lý nào?

Tìm hiểu biến tần là gì, nguyên lý hoạt động qua chỉnh lưu – DC bus – nghịch lưu, cách điều khiển tốc độ, mô-men và vai trò của biến tần trong hệ thống motor công nghiệp

Biến tần là gì và hoạt động theo nguyên lý nào?

---

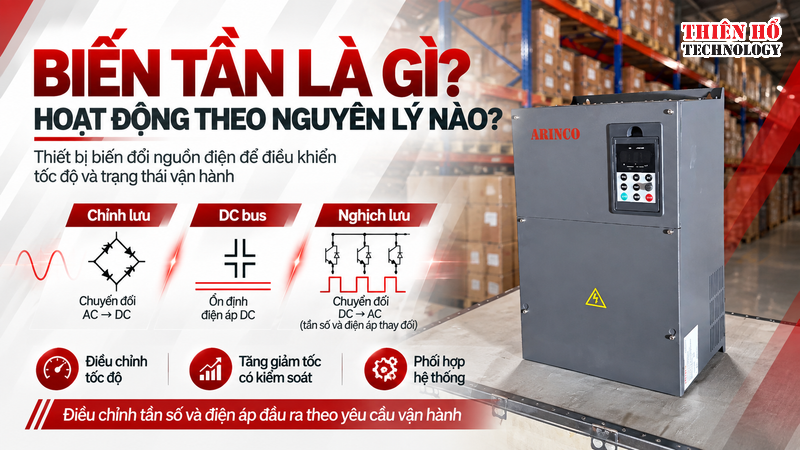

Biến tần là gì? Vì sao thiết bị này được sử dụng để điều khiển motor?

Để hiểu biến tần là gì, trước hết có thể xem đây là thiết bị điện tử công suất dùng để điều chỉnh tần số và điện áp cấp cho động cơ điện.

Khi tìm hiểu biến tần là gì, cần biết rằng tốc độ của động cơ xoay chiều có quan hệ trực tiếp với tần số nguồn điện và số cực của động cơ. Trong khi nguồn điện lưới thông thường có tần số cố định, biến tần cho phép tạo ra nguồn điện đầu ra có tần số thay đổi. Nhờ đó, motor có thể chạy nhanh hơn hoặc chậm hơn trong phạm vi phù hợp với thiết kế của hệ thống.

Khi đã hiểu biến tần là gì, có thể thấy vì sao thiết bị này được sử dụng phổ biến trong các ứng dụng như bơm, quạt, băng tải, máy khuấy, máy nghiền và máy ép.

Vai trò của biến tần không chỉ dừng ở việc thay đổi tốc độ. Thiết bị còn có thể hỗ trợ motor khởi động và dừng có kiểm soát, hạn chế các thay đổi tốc độ đột ngột, điều chỉnh quá trình theo tín hiệu cảm biến và phối hợp với PLC hoặc HMI trong hệ thống tự động. Tuy nhiên, biến tần không tự tạo thêm công suất cho động cơ. Nếu motor hoặc biến tần được chọn không phù hợp với tải thực tế, hệ thống vẫn có thể xảy ra quá dòng, hụt tốc hoặc quá nhiệt.

Vì vậy, để hiểu đúng biến tần là gì, có thể xem đây là thiết bị nằm giữa nguồn điện và motor, có nhiệm vụ biến đổi nguồn điện đầu vào thành nguồn điện đầu ra có tần số và điện áp phù hợp với yêu cầu điều khiển động cơ.

Ở phần tiếp theo, nguyên lý này sẽ được phân tích rõ qua ba giai đoạn chính: chỉnh lưu → DC bus → nghịch lưu.

---

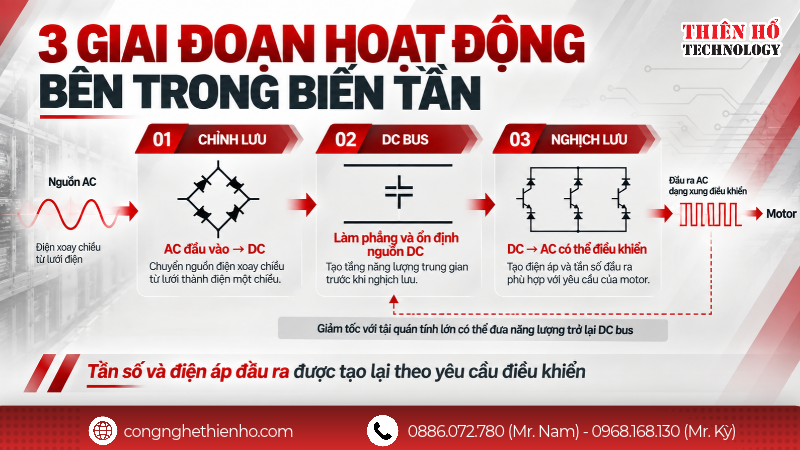

Biến tần là gì về nguyên lý? 3 giai đoạn hoạt động chính

Để hiểu rõ hơn biến tần là gì, cần nhìn vào quá trình biến đổi điện năng bên trong thiết bị thay vì chỉ xem đây là bộ điều chỉnh tốc độ motor.Thiết bị sẽ biến đổi nguồn điện đầu vào qua nhiều bước, sau đó tạo ra nguồn điện xoay chiều đầu ra có tần số và điện áp phù hợp với tốc độ motor cần đạt.

Ba giai đoạn chính gồm chỉnh lưu, ổn định trên DC bus và nghịch lưu.

1. Chỉnh lưu nguồn AC thành DC

Khi phân tích biến tần là gì về mặt cấu trúc điện, giai đoạn đầu tiên là đưa nguồn điện xoay chiều AC qua mạch chỉnh lưu. Trước tiên, nguồn này đi qua mạch chỉnh lưu để chuyển thành điện một chiều DC. Có thể hiểu đây là bước biến nguồn điện xoay chiều cố định từ lưới thành một nguồn trung gian để biến tần tiếp tục xử lý.

Mạch chỉnh lưu thường sử dụng các linh kiện bán dẫn công suất để thực hiện quá trình chuyển đổi này. Sau chỉnh lưu, điện áp vẫn còn dao động nên chưa được đưa trực tiếp đến motor.

2. DC bus ổn định nguồn điện một chiều

Sau chỉnh lưu, điện áp DC được đưa vào DC bus. Khu vực này thường có tụ điện và các phần tử liên quan để làm phẳng và ổn định điện áp một chiều. Để hiểu đầy đủ biến tần là gì, DC bus có thể được xem là tầng trung gian quan trọng giữa mạch chỉnh lưu và mạch nghịch lưu.

Trong quá trình motor giảm tốc hoặc khi tải có quán tính lớn, năng lượng từ motor có thể quay trở lại DC bus. Nếu năng lượng này tăng quá mức và không được xử lý phù hợp, điện áp DC bus có thể tăng cao và biến tần có thể báo lỗi quá áp.

Vì vậy, DC bus không chỉ có nhiệm vụ ổn định điện áp mà còn là khu vực quan trọng trong quá trình trao đổi năng lượng của toàn bộ hệ truyền động.

3. Nghịch lưu DC thành AC có tần số thay đổi

Đây là giai đoạn trực tiếp tạo ra nguồn điện cấp cho motor. Từ nguồn DC trên DC bus, mạch nghịch lưu sử dụng các linh kiện đóng cắt công suất để tạo lại điện áp xoay chiều AC. Điểm khác biệt là tần số và điện áp đầu ra có thể được điều khiển theo yêu cầu.

Thông qua phương pháp điều chế xung, biến tần điều khiển quá trình đóng cắt rất nhanh để tạo ra dạng điện áp phù hợp cho động cơ. Có thể hình dung toàn bộ quá trình như sau:Nguồn AC → Chỉnh lưu → DC bus → Nghịch lưu → Motor

Nếu cần motor chạy chậm hơn, biến tần giảm tần số đầu ra. Khi cần tăng tốc, tần số được tăng dần theo thời gian tăng tốc đã cài đặt.

Điện áp đầu ra cũng được điều chỉnh tương ứng để motor duy trì trạng thái làm việc phù hợp với phương pháp điều khiển được sử dụng.

Nhìn từ nguyên lý này, câu hỏi biến tần là gì có thể được trả lời rõ hơn: thiết bị nhận nguồn điện từ lưới, biến đổi qua DC bus rồi tạo lại nguồn AC có tần số và điện áp phù hợp với yêu cầu của motor. Đây là nền tảng để thiết bị thực hiện các chức năng như điều chỉnh tốc độ, tăng giảm tốc có kiểm soát và quản lý mô-men theo tải.

---

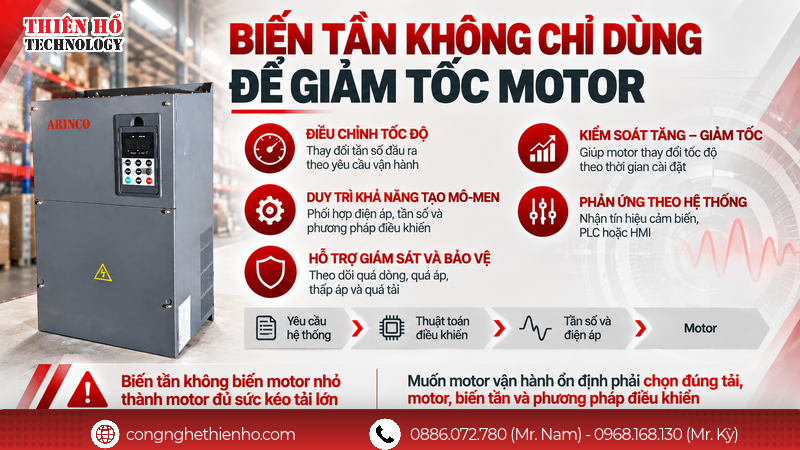

Hiểu biến tần là gì: Có phải chỉ dùng để giảm tốc motor?

Khi tìm hiểu biến tần là gì, không nên chỉ xem đây là thiết bị giảm tốc motor, bởi giảm tốc chỉ là một trong nhiều chức năng của biến tần. Trong hệ thống công nghiệp, biến tần còn đảm nhiệm nhiều vai trò liên quan đến khởi động, điều khiển, bảo vệ và phối hợp vận hành với các thiết bị khác.

Trước hết, biến tần giúp motor tăng tốc và giảm tốc theo thời gian cài đặt thay vì thay đổi tốc độ đột ngột. Điều này đặc biệt hữu ích với băng tải, máy khuấy, quạt hoặc các cơ cấu có quán tính lớn, nơi việc khởi động trực tiếp có thể tạo ra dòng điện cao và gây rung giật cơ khí.

Biến tần cũng có thể duy trì tốc độ theo yêu cầu khi tải thay đổi. Với các ứng dụng như bơm, quạt hoặc hệ thống cấp liệu, tốc độ motor có thể được điều chỉnh theo tín hiệu từ cảm biến áp suất, lưu lượng, mức hoặc tín hiệu điều khiển từ PLC.

Ngoài ra, nhiều biến tần còn hỗ trợ các chức năng như:

• Điều khiển PID.
• Chạy nhiều cấp tốc độ.
• Đảo chiều motor.
• Giới hạn dòng.
• Bảo vệ quá dòng, quá áp, thấp áp và quá tải.
• Giao tiếp với PLC, HMI hoặc hệ thống giám sát.

Với bơm và quạt, giảm tốc độ còn có thể giúp hệ thống chỉ cung cấp đúng lưu lượng hoặc áp suất cần thiết, thay vì luôn chạy motor ở tốc độ tối đa rồi điều chỉnh bằng van hoặc cơ cấu cơ khí.

Do đó, không nên xem biến tần đơn thuần là một thiết bị “giảm tốc motor”. Vai trò đầy đủ hơn của nó là điều khiển cách motor khởi động, tăng giảm tốc, duy trì tốc độ và phản ứng với yêu cầu của hệ thống.

Chính vì vậy, khi lựa chọn biến tần cần xét cả đặc tính tải, chế độ điều khiển và yêu cầu vận hành, chứ không chỉ dựa trên nhu cầu tăng hay giảm tốc độ.

---

Biến tần là gì trong điều khiển tốc độ và mô-men động cơ?

Sau khi hiểu biến tần là gì về nguyên lý điện, bước tiếp theo là xem thiết bị sử dụng tần số, điện áp và thuật toán điều khiển để thay đổi trạng thái vận hành của động cơ như thế nào. Hai yếu tố quan trọng nhất là tốc độ quay và mô-men.

1. Điều khiển tốc độ bằng cách thay đổi tần số

Tốc độ của động cơ xoay chiều phụ thuộc trực tiếp vào tần số nguồn điện cấp vào motor. Vì vậy, khi biến tần thay đổi tần số đầu ra, tốc độ quay của động cơ cũng thay đổi theo.

Ví dụ:

• Tần số giảm → motor quay chậm hơn.
• Tần số tăng → motor quay nhanh hơn.
• Tần số thay đổi từ từ → motor tăng hoặc giảm tốc êm hơn.

Nhờ đó, biến tần có thể điều chỉnh tốc độ theo yêu cầu thực tế của từng ứng dụng như băng tải, bơm, quạt, máy khuấy hoặc máy nghiền.

Tuy nhiên, không nên hiểu đơn giản rằng cứ giảm tần số là motor luôn vận hành tốt ở mọi tốc độ. Khi motor chạy rất chậm trong thời gian dài, cần xem xét thêm mô-men tải và khả năng làm mát của động cơ.

2. Điện áp được điều chỉnh đồng thời để duy trì khả năng tạo mô-men

Nếu chỉ thay đổi tần số mà không điều chỉnh điện áp phù hợp, từ thông trong motor có thể thay đổi và làm ảnh hưởng đến khả năng tạo mô-men.

Vì vậy, ở các phương pháp điều khiển cơ bản, biến tần thường điều chỉnh điện áp và tần số theo một quan hệ phù hợp để motor duy trì trạng thái từ hóa cần thiết.

Với các thuật toán điều khiển cao hơn như điều khiển vector, biến tần có thể kiểm soát mô-men chính xác hơn, đặc biệt trong các ứng dụng:

• Tải thay đổi liên tục.
• Yêu cầu mô-men lớn ở tốc độ thấp.
• Khởi động có tải.
• Máy cần giữ tốc độ ổn định khi tải tăng.

Đây là lý do hai biến tần cùng công suất nhưng khả năng điều khiển tải nặng có thể khác nhau.

3. Biến tần không tự tạo thêm mô-men vượt khả năng của motor

Một điểm cần lưu ý là biến tần chỉ điều khiển cách motor sử dụng nguồn điện, chứ không thể biến một motor nhỏ thành motor có khả năng kéo tải lớn hơn thiết kế.

Nếu tải yêu cầu mô-men quá cao, motor vẫn có thể:

• Tăng dòng.
• Hụt tốc.
• Quá nhiệt.
• Kích hoạt bảo vệ quá dòng hoặc quá tải.

Do đó, khi hệ thống thường xuyên hụt tốc ở vùng tải nặng, không nên chỉ tăng giới hạn dòng hoặc thay đổi tham số biến tần. Cần kiểm tra lại cả: Tải cơ khí → truyền động → motor → biến tần → cài đặt điều khiển.

4. Phương pháp điều khiển cần phù hợp với đặc tính tải

Không phải ứng dụng nào cũng yêu cầu cùng một kiểu điều khiển.

Vì vậy, biến tần điều khiển động cơ không chỉ bằng việc tăng hoặc giảm tần số. Thiết bị phải phối hợp giữa tần số, điện áp, dòng điện và thuật toán điều khiển để motor tạo ra tốc độ và mô-men phù hợp với tải thực tế.

Đây cũng là lý do việc chọn biến tần cần dựa trên đặc tính tải, không nên chỉ nhìn vào công suất kW của motor.

---
