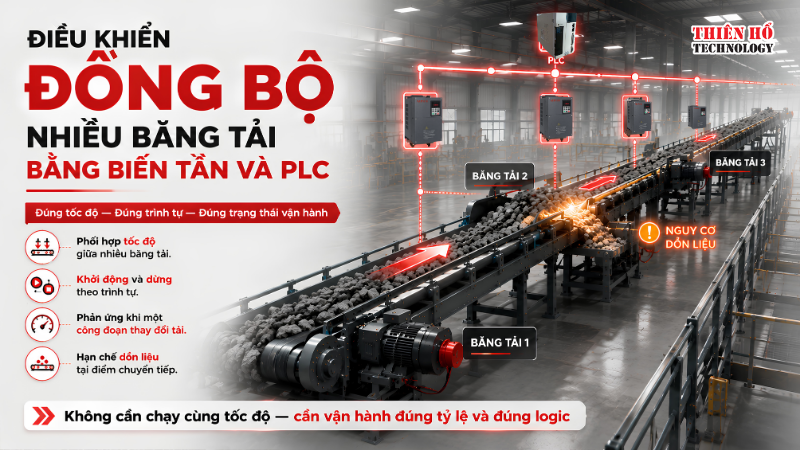

Trong một dây chuyền sản xuất, nhiều băng tải thường được bố trí nối tiếp để vận chuyển nguyên liệu qua từng công đoạn. Khi đó, mỗi băng tải không còn là một thiết bị hoạt động độc lập mà trở thành một mắt xích của toàn bộ quá trình.
Nếu các băng tải chỉ được chạy và dừng riêng lẻ, rất dễ xuất hiện tình trạng băng tải phía trước tiếp tục đưa vật liệu tới trong khi băng tải phía sau đã giảm tốc hoặc dừng. Nguyên liệu có thể tích tụ tại điểm chuyển tiếp, gây dồn tải, tràn liệu hoặc buộc người vận hành phải dừng dây chuyền để xử lý.
Ngược lại, nếu tốc độ giữa các băng tải chênh lệch quá lớn, dòng vật liệu cũng khó duy trì ổn định. Băng tải phía trước cấp nhanh hơn khả năng tiếp nhận của băng tải phía sau sẽ gây dồn liệu; trong khi tốc độ quá thấp có thể làm gián đoạn quá trình cấp nguyên liệu cho công đoạn tiếp theo.
Với hệ thống có nhiều thiết bị nối tiếp, yêu cầu quan trọng không chỉ là từng motor hoạt động ổn định mà còn là các băng tải phải phối hợp đúng tốc độ, đúng trình tự và đúng trạng thái vận hành.
Đây là lúc điều khiển đồng bộ nhiều băng tải bằng biến tần và PLC phát huy hiệu quả, trong đó biến tần kiểm soát tốc độ từng motor còn PLC xử lý tín hiệu và điều phối toàn dây chuyền.
Nhờ đó, hệ thống có thể được tổ chức để giảm tốc, dừng hoặc khởi động lại theo một trình tự phù hợp thay vì phụ thuộc hoàn toàn vào thao tác riêng lẻ của người vận hành.
.png)

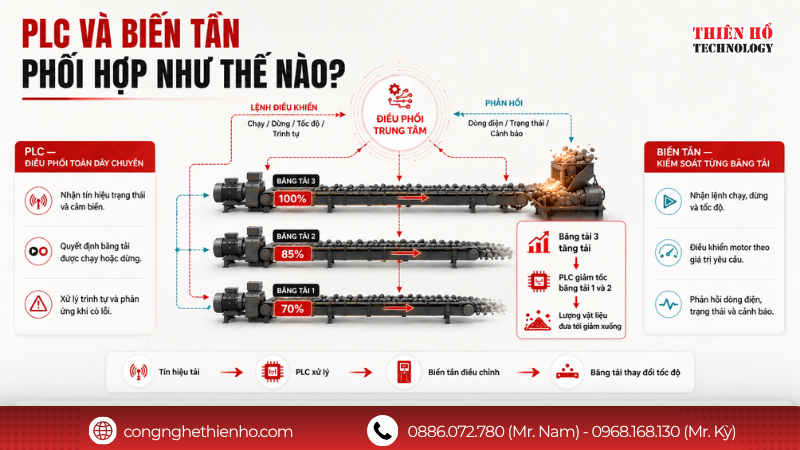

Trong hệ thống điều khiển đồng bộ nhiều băng tải bằng biến tần và PLC, hai thiết bị đảm nhiệm những vai trò khác nhau nhưng phối hợp chặt chẽ với nhau. Khi hai thiết bị được phối hợp đúng cách, hệ thống có thể vận hành theo trình tự thay vì từng băng tải hoạt động riêng lẻ.
PLC trong hệ thống điều khiển đồng bộ nhiều băng tải bằng biến tần và PLC
PLC có thể nhận tín hiệu từ nút nhấn, cảm biến, công tắc hành trình, biến tần hoặc các thiết bị phía sau để xác định trạng thái vận hành của dây chuyền.
Từ những tín hiệu này, PLC quyết định:
Nhờ đó, điều khiển không còn phụ thuộc hoàn toàn vào thao tác riêng lẻ của người vận hành.
Biến tần điều chỉnh tốc độ từng băng tải
Trong hệ thống điều khiển đồng bộ nhiều băng tải bằng biến tần và PLC, PLC có thể gửi lệnh chạy, dừng và giá trị tốc độ đến từng biến tần. Mỗi biến tần sau đó điều khiển motor của một băng tải theo yêu cầu tương ứng.
Ví dụ, với hệ thống điều khiển đồng bộ nhiều băng tải bằng biến tần và PLC gồm ba băng tải nối tiếp:
Nếu băng tải 3 hoặc máy nhận liệu bắt đầu tăng tải, PLC có thể yêu cầu băng tải 1 và 2 giảm tốc để hạn chế lượng nguyên liệu tiếp tục đưa tới. Nếu băng tải 3 dừng do lỗi, các băng tải phía trước có thể được dừng theo trình tự để tránh dồn vật liệu.
Tốc độ không nhất thiết phải giống nhau
Trong hệ thống điều khiển đồng bộ nhiều băng tải bằng biến tần và PLC, đồng bộ không có nghĩa tất cả băng tải phải chạy cùng một tốc độ. Điều khiển đồng bộ không có nghĩa tất cả băng tải phải chạy cùng một tần số hoặc cùng một tốc độ motor.
Trong thực tế, đường kính tang, tỷ số truyền, chiều dài băng tải và yêu cầu lưu lượng của từng công đoạn có thể khác nhau. Vì vậy, mỗi băng tải có thể cần một tốc độ riêng nhưng vẫn phải duy trì tỷ lệ phù hợp với dòng vật liệu.
Có thể hiểu đơn giản:
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Có thể điều khiển theo nhiều dạng tín hiệu
Với hệ thống điều khiển đồng bộ nhiều băng tải bằng biến tần và PLC, phương thức kết nối có thể sử dụng tín hiệu số, tín hiệu analog hoặc truyền thông công nghiệp tùy quy mô dây chuyền. Điều khiển đồng bộ nhiều băng tải bằng biến tần và PLC
Với hệ thống đơn giản, tín hiệu chạy – dừng kết hợp với một giá trị tốc độ đặt trước có thể đã đáp ứng yêu cầu. Với dây chuyền nhiều băng tải hoặc cần giám sát chi tiết hơn, truyền thông giúp PLC đọc thêm các trạng thái như tần số, dòng motor, cảnh báo hoặc lỗi từ biến tần.
Việc lựa chọn phương thức điều khiển nên dựa trên độ phức tạp của dây chuyền và mức độ giám sát cần thiết, thay vì mặc định mọi hệ thống đều phải sử dụng cùng một kiến trúc.
Nhìn chung, PLC giúp các băng tải “biết” khi nào cần chạy, dừng hoặc thay đổi trạng thái; biến tần giúp từng motor thực hiện yêu cầu đó với tốc độ phù hợp. Sự phối hợp này tạo nền tảng để hệ thống nhiều băng tải vận hành có trình tự, hạn chế dồn liệu và phản ứng tốt hơn khi một công đoạn thay đổi trạng thái.
.png)

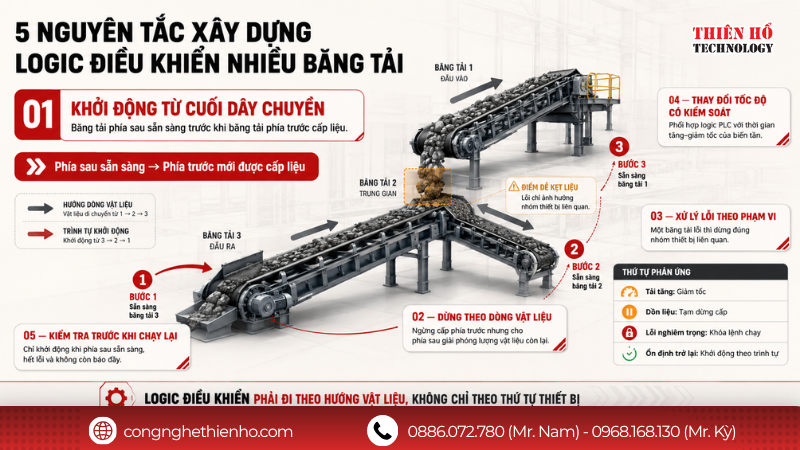

Khi xây dựng hệ thống điều khiển đồng bộ nhiều băng tải bằng biến tần và PLC, mục tiêu không chỉ là phát lệnh chạy – dừng cho từng motor. Logic điều khiển cần bảo đảm rằng khi một thiết bị thay đổi trạng thái, các băng tải liên quan cũng phản ứng theo đúng trình tự để tránh dồn vật liệu hoặc làm gián đoạn dòng cấp liệu.
Một nguyên tắc quan trọng là băng tải phía sau phải sẵn sàng trước khi băng tải phía trước bắt đầu cấp liệu. Khi khởi động dây chuyền, thiết bị nhận liệu hoặc băng tải cuối nên được đưa vào trạng thái vận hành trước. Sau đó các băng tải phía trước mới lần lượt chạy. Khi dừng hệ thống, trình tự thường được thực hiện theo hướng ngược lại để lượng vật liệu còn trên băng có thời gian được giải phóng.
1. Xử lý khi một băng tải báo lỗi
Trong hệ thống điều khiển đồng bộ nhiều băng tải bằng biến tần và PLC, một lỗi cục bộ có thể nhanh chóng ảnh hưởng đến toàn bộ dây chuyền nếu các thiết bị phía trước vẫn tiếp tục cấp liệu.
Ví dụ, nếu băng tải số 3 dừng nhưng băng tải số 1 và 2 vẫn chạy, vật liệu sẽ tiếp tục được đưa tới vị trí đang bị gián đoạn. Vì vậy, PLC cần xác định rõ phạm vi liên động của từng lỗi.
Không phải mọi sự cố đều yêu cầu dừng toàn bộ hệ thống. Một số trường hợp chỉ cần dừng nhóm băng tải phía trước, trong khi các băng tải phía sau vẫn tiếp tục chạy để giải phóng lượng vật liệu còn lại.
2. Không nên thay đổi tốc độ quá đột ngột
Khi PLC điều chỉnh tốc độ nhiều băng tải, giá trị đặt không nên thay đổi quá nhanh nếu tải có quán tính lớn.
Biến tần cần có thời gian tăng – giảm tốc phù hợp để motor và cơ cấu truyền động chuyển trạng thái ổn định. Nếu tốc độ thay đổi quá đột ngột, hệ thống có thể xuất hiện giật tải, trượt vật liệu hoặc dòng motor tăng cao trong quá trình tăng tốc.
Vì vậy, trong hệ thống điều khiển đồng bộ nhiều băng tải bằng biến tần và PLC, logic PLC và thông số tăng – giảm tốc trên biến tần cần được thiết lập phù hợp với nhau.
3. Có khoảng trễ trước khi khởi động lại
Khi điều khiển đồng bộ nhiều băng tải bằng biến tần và PLC, sau khi một lỗi được khắc phục không nên cho toàn bộ băng tải chạy trở lại ngay lập tức nếu vật liệu tại điểm dồn chưa được giải phóng hoàn toàn.
Hệ thống nên kiểm tra các điều kiện cần thiết trước khi cho phép chạy lại, chẳng hạn:
4. Phân biệt cảnh báo và điều kiện dừng
Không phải tín hiệu bất thường nào cũng cần dừng hệ thống ngay. Có thể chia logic thành nhiều mức phản ứng:
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Cách phân cấp này giúp hệ thống phản ứng sớm trước khi sự cố phát triển thành tình trạng phải dừng toàn bộ dây chuyền.
5. Logic điều khiển cần phản ánh đúng dòng vật liệu
Một sai lầm thường gặp là xây dựng logic theo thứ tự thiết bị trên sơ đồ điện nhưng không theo đúng hướng vật liệu di chuyển trong thực tế.
Khi thiết kế liên động, cần xác định rõ: Vật liệu đi từ đâu → qua băng tải nào → đến thiết bị nào → nếu một điểm dừng thì khu vực nào phải giảm tốc hoặc dừng theo.
Đây là cơ sở để PLC xử lý đúng khi xảy ra nghẹt, đầy liệu hoặc lỗi thiết bị.
Tóm lại, điều khiển đồng bộ nhiều băng tải bằng biến tần và PLC không nằm ở việc cho tất cả motor chạy cùng một tốc độ, mà ở việc xây dựng đúng trình tự khởi động, dừng, giảm tốc và xử lý lỗi theo dòng vật liệu thực tế.
.png)
Với hệ thống điều khiển đồng bộ nhiều băng tải bằng biến tần và PLC, việc lựa chọn thiết bị cần được xem xét theo toàn bộ chuỗi vận hành thay vì tách riêng từng motor hoặc từng biến tần.
Thiên Hổ cung cấp các nhóm thiết bị phục vụ cho bài toán này như biến tần ARINCO, PLC, HMI, motor, motor giảm tốc và các thiết bị điều khiển liên quan.
Cung cấp đồng bộ nhiều nhóm thiết bị
Một hệ thống điều khiển nhiều băng tải thường có thể bao gồm: PLC / HMI → biến tần → motor hoặc motor giảm tốc → băng tải → cảm biến phản hồi.
Thiên Hổ có thể cung cấp nhiều nhóm thiết bị trong cùng chuỗi truyền động, giúp khách hàng thuận tiện hơn khi cần xây dựng mới, thay thế hoặc nâng cấp từng phần của hệ thống.
Đặc biệt với các dây chuyền đang sử dụng nhiều biến tần riêng lẻ nhưng muốn bổ sung khả năng liên động bằng PLC, việc đối chiếu lại tín hiệu điều khiển, truyền thông và trạng thái phản hồi của từng thiết bị là bước cần thiết trước khi nâng cấp
Hỗ trợ kỹ thuật trước, trong và sau bán hàng
Với hệ thống điều khiển đồng bộ nhiều băng tải bằng biến tần và PLC, chỉ chọn đúng model thiết bị là chưa đủ. Các tham số như thời gian tăng – giảm tốc, nguồn đặt tần số, tín hiệu RUN/STOP, phương thức truyền thông và logic phản hồi lỗi cũng ảnh hưởng trực tiếp đến khả năng phối hợp của toàn hệ thống.
Thiên Hổ hỗ trợ khách hàng trong quá trình lựa chọn và sử dụng thiết bị, từ đối chiếu thông số motor, xác định loại tải đến tư vấn cấu hình biến tần và các thiết bị điều khiển phù hợp với nhu cầu vận hành.
Bên cạnh đó, nguồn hàng tại cả miền Bắc và miền Nam giúp doanh nghiệp chủ động hơn khi cần thay thế biến tần, PLC, motor hoặc các thiết bị truyền động trong quá trình vận hành.
Liên hệ Thiên Hổ để được tư vấn giải pháp điều khiển đồng bộ nhiều băng tải bằng biến tần và PLC phù hợp với hệ thống nhiều cấp, nhiều motor và yêu cầu liên động thực tế.
