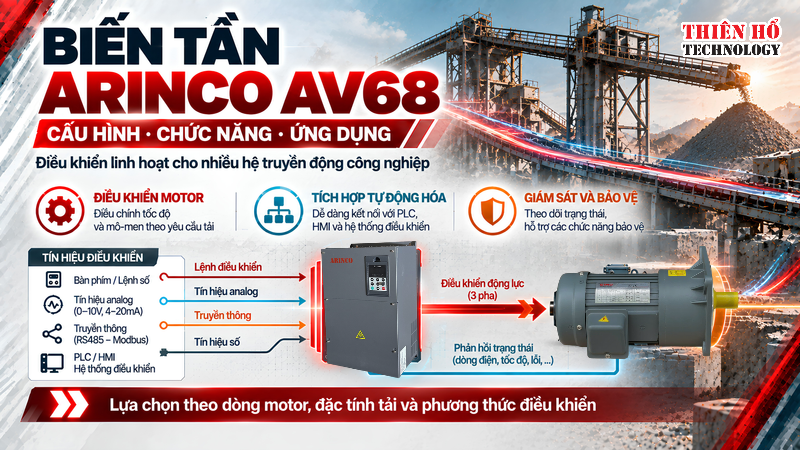

Biến tần ARINCO AV68: Cấu hình, chức năng và ứng dụng theo catalog

Biến tần ARINCO AV68 là dòng sản phẩm như thế nào?

ARINCO AV68 là dòng biến tần đa năng hiệu suất cao, được Thiên Hổ định hướng cho các hệ truyền động công nghiệp cần dải công suất rộng, khả năng điều khiển linh hoạt và đáp ứng tải tốt.

Theo tài liệu biến tần ARINCO AV68, kích thước sản phẩm được phân chia theo nhiều nhóm công suất, từ 0,75–2,2 kW đến nhóm 315–400 kW. Điều này cho phép dòng AV68 được xem xét cho cả máy công suất nhỏ và những hệ thống truyền động công nghiệp công suất lớn.

Biến tần ARINCO AV68 có thể thực hiện nhiều nhiệm vụ điều khiển và bảo vệ như:

Khởi động và dừng motor theo thời gian cài đặt.
Điều chỉnh tốc độ bằng nhiều nguồn đặt tần số.
Giới hạn dải tần số vận hành.
Chạy thuận, chạy nghịch và nhiều cấp tốc độ.
Nhận tín hiệu analog hoặc tín hiệu xung.
Điều khiển PID và PLC đơn giản.
Kết nối truyền thông Modbus.
Giám sát và bảo vệ motor trong quá trình vận hành.

Nguồn điều khiển có thể được lựa chọn từ bàn phím, terminal bên ngoài hoặc truyền thông. Tần số vận hành cũng có thể được đặt bằng AI1, AI2, ngõ vào xung, đa cấp tốc độ, PID hoặc PLC đơn giản tùy theo yêu cầu của hệ thống.

Nhờ cấu hình này, biến tần ARINCO AV68 có thể sử dụng từ tủ điều khiển độc lập đến dây chuyền có PLC và hệ thống giám sát.Thiết bị đặc biệt phù hợp để xem xét cho những ứng dụng có tải lớn, tải thay đổi hoặc motor công suất cao.

Tuy nhiên, lựa chọn AV68 không nên chỉ dựa vào công suất kW. Cần đối chiếu thêm dòng định mức motor, đặc tính tải, trạng thái khởi động, yêu cầu quá tải và phương thức điều khiển. Đây là cơ sở để lựa chọn đúng model và khai thác phù hợp các chức năng được trang bị trên ARINCO AV68.

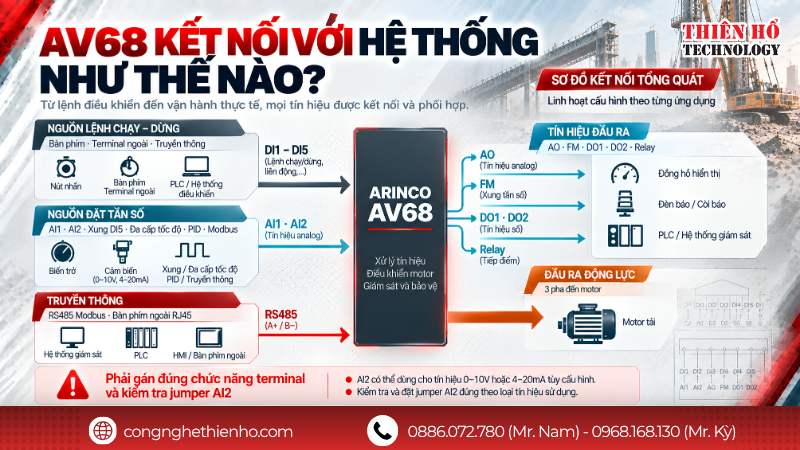

Cấu hình điều khiển và kết nối của biến tần ARINCO AV68

Theo sơ đồ trong catalog, biến tần ARINCO AV68 được trang bị hệ thống đầu vào, đầu ra và truyền thông phục vụ cả vận hành độc lập lẫn tích hợp vào tủ điều khiển công nghiệp.

1. Nhiều nguồn điều khiển chạy – dừng

AV68 cho phép lựa chọn lệnh vận hành từ:

Nguồn điều khiển	Cách sử dụng
Bàn phím	Chạy, dừng và cài đặt trực tiếp trên biến tần
Terminal bên ngoài	Nhận lệnh từ công tắc, nút nhấn, relay hoặc PLC
Truyền thông	Điều khiển từ PLC hoặc hệ thống giám sát

Cấu hình này giúp AV68 phù hợp với tủ điều khiển độc lập, máy vận hành bằng công tắc ngoài hoặc dây chuyền được quản lý tập trung bằng PLC.

2. Nguồn đặt tần số linh hoạt

Tần số chính và tần số phụ của biến tần ARINCO AV68 có thể được thiết lập từ nhiều nguồn:

Bàn phím và phím UP/DOWN.
Ngõ vào analog AI1.
Núm vặn trên màn hình hoặc AI2.
Tín hiệu xung tại DI5.
Chế độ đa cấp tốc độ.
PLC đơn giản tích hợp.
Chức năng PID.
Tổng hợp tín hiệu AI1 và AI2.
Truyền thông Modbus.
Kết hợp PID với tín hiệu analog.

Khả năng lựa chọn nguồn tần số chính và phụ cho phép hệ thống chuyển đổi giữa hai phương thức điều khiển. Ví dụ, máy có thể chỉnh tốc độ bằng núm vặn khi chạy thủ công và nhận giá trị đặt từ PLC khi chuyển sang chế độ tự động.

3. Hệ thống ngõ vào số

Sơ đồ kết nối thể hiện năm ngõ vào số từ DI1 đến DI5. Chức năng của các chân có thể được cài đặt theo yêu cầu vận hành như:

Chạy thuận hoặc chạy nghịch.
Điều khiển ba dây.
Chạy JOG.
Dừng tự do.
Reset lỗi.
Tạm dừng.
Lựa chọn đa cấp tốc độ.
Chuyển đổi giữa hai nguồn đặt tần số.

DI5 còn có thể được sử dụng để nhận tín hiệu xung làm nguồn đặt tốc độ. Việc gán chức năng terminal cần thống nhất với sơ đồ điện và logic điều khiển của máy.

4. Ngõ vào và ngõ ra analog

Biến tần ARINCO AV68 có hai ngõ vào analog AI1 và AI2 để nhận các tín hiệu điều khiển phù hợp với từng cấu hình hệ thống. Theo sơ đồ catalog, AI1 được sử dụng với tín hiệu điện áp; AI2 có thể lựa chọn giữa tín hiệu điện áp và dòng điện bằng jumper tương ứng.

Nguồn +10 V được cung cấp để kết nối biến trở đặt tốc độ. Nhờ đó, AV68 có thể nhận giá trị đặt từ:

Biến trở ngoài.
Cảm biến áp suất hoặc lưu lượng.
Ngõ ra analog của PLC.
Bộ điều khiển trung gian.

Ngõ ra AO có thể lựa chọn tín hiệu 0–10 V hoặc 0–20 mA. Tín hiệu này được sử dụng để đưa các giá trị vận hành như tần số, dòng điện hoặc công suất về đồng hồ và hệ thống giám sát tùy theo cấu hình.

5. Ngõ ra số, relay và truyền thông

AV68 được trang bị:

Ngõ ra xung hoặc open-collector FM.
Hai ngõ ra số DO1 và DO2.
Một ngõ ra relay T/A, T/B và T/C.
Cổng RS485 với hai chân A+ và A−.
Cổng RJ45 kết nối bàn phím vận hành ngoài.

Các ngõ ra số và relay có thể dùng để báo trạng thái chạy, lỗi, đạt tần số hoặc phục vụ liên động với thiết bị khác. Cổng RS485 hỗ trợ truyền thông Modbus, cho phép PLC đọc trạng thái và gửi lệnh điều khiển đến biến tần.

6. Kết nối mạch động lực

Trên biến tần ARINCO AV68, sơ đồ catalog thể hiện nguồn ba pha 380 V được cấp vào các cực R, S và T; đầu ra U, V và W kết nối với motor.

Tài liệu cũng thể hiện các cực kết nối điện trở hãm. Việc sử dụng điện trở hãm cần được xác định theo công suất, thời gian giảm tốc và khả năng hỗ trợ của từng model AV68.

Với hệ thống terminal đa dạng, AV68 có thể đáp ứng từ phương án vận hành bằng nút nhấn đến hệ thống có analog, PID và truyền thông. Khi triển khai, mỗi đầu vào và đầu ra cần được gán đúng chức năng, kiểm tra jumper và đối chiếu với sơ đồ điện thực tế.

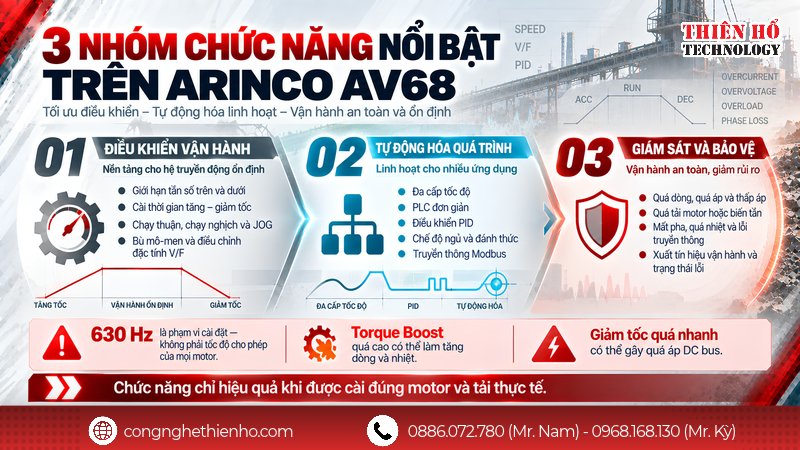

Các chức năng nổi bật của biến tần ARINCO AV68

ARINCO AV68 tích hợp nhiều nhóm chức năng phục vụ điều chỉnh tốc độ, đáp ứng tải, tự động hóa và bảo vệ hệ truyền động. Các chức năng cần được lựa chọn theo đặc tính motor và trạng thái vận hành thực tế.

1. Cài đặt dải tốc độ và quá trình tăng – giảm tốc

Theo catalog, tần số tối đa của AV68 có thể cài trong phạm vi từ 50–630 Hz. Biến tần cũng cho phép thiết lập:

Giới hạn tần số trên và dưới.
Thời gian tăng tốc.
Thời gian giảm tốc.
Chiều quay của motor.
Tần số chạy JOG.
Chế độ dừng giảm tốc hoặc dừng tự do.

Phạm vi cài đặt rộng không có nghĩa motor được phép chạy đến 630 Hz. Tần số thực tế phải nằm trong giới hạn tốc độ của motor, máy và cơ cấu truyền động.

Thời gian tăng – giảm tốc cũng cần được hiệu chỉnh theo tải. Tăng tốc quá nhanh có thể gây quá dòng; giảm tốc quá nhanh với tải có quán tính lớn có thể làm biến tần báo quá áp hoặc cần bổ sung điện trở hãm.

2. Bù mô-men và điều chỉnh đặc tính V/F

AV68 cho phép điều chỉnh mức bù mô-men để hỗ trợ motor trong giai đoạn khởi động hoặc vận hành ở tốc độ thấp. Chức năng này hữu ích với một số cơ cấu cần lực khởi động lớn hơn.

Tuy nhiên, bù mô-men không nên được tăng cao chỉ để xử lý tình trạng motor hụt tốc. Cài đặt không phù hợp có thể làm dòng tăng và khiến motor nóng.

Nếu hệ thống không đạt mô-men yêu cầu, cần kiểm tra đồng thời:

Công suất và dòng định mức motor.
Công suất biến tần.
Tải cơ khí.
Thời gian tăng tốc.
Điện áp và đặc tính V/F.
Tình trạng kẹt hoặc tăng tải đột ngột.

Chức năng bù mô-men chỉ hỗ trợ điều khiển, không thể bù hoàn toàn cho motor hoặc biến tần bị chọn thiếu công suất.

3. Đa cấp tốc độ và PLC đơn giản

Biến tần ARINCO AV68 hỗ trợ điều khiển nhiều cấp tốc độ thông qua các ngõ vào số. Mỗi tổ hợp tín hiệu có thể tương ứng với một mức tần số được cài đặt trước.

Chế độ này phù hợp với máy cần một số tốc độ cố định, chẳng hạn:

Chạy chậm để định vị.
Chạy ở tốc độ sản xuất.
Chạy nhanh khi tải nhẹ.
Chuyển tốc độ theo từng công đoạn.

PLC đơn giản tích hợp cho phép xây dựng chu trình chạy theo nhiều bước và thời gian đặt trước. Với những yêu cầu cơ bản, chức năng này có thể giảm bớt phần điều khiển bên ngoài. Các dây chuyền phức tạp vẫn nên sử dụng PLC riêng để quản lý trình tự và liên động an toàn.

4. Điều khiển PID và chế độ ngủ

Biến tần ARINCO AV68 tích hợp PID để điều chỉnh tốc độ motor theo tín hiệu phản hồi từ hệ thống. Chức năng này có thể được sử dụng trong hệ thống bơm, quạt hoặc những ứng dụng cần duy trì áp suất, lưu lượng hay đại lượng vận hành khác.

Catalog cũng cung cấp các thông số cho chế độ ngủ và đánh thức PID. Khi nhu cầu giảm xuống mức cài đặt, biến tần có thể chuyển sang trạng thái ngủ; khi tín hiệu phản hồi thay đổi, thiết bị tự động chạy trở lại.

Các giá trị PID, ngưỡng ngủ và thời gian trễ phải được hiệu chỉnh theo phản ứng thực tế. Cài đặt quá nhạy có thể khiến biến tần liên tục dừng – chạy hoặc làm hệ thống dao động.

5. Giám sát và bảo vệ hệ truyền động

AV68 có thể xuất các tín hiệu vận hành như tần số, dòng điện và công suất để phục vụ giám sát. Ngõ ra số và relay có thể được sử dụng để báo trạng thái chạy, sẵn sàng hoặc lỗi.

Các nhóm lỗi được thể hiện trong tài liệu gồm:

Quá dòng khi tăng tốc, giảm tốc hoặc chạy ổn định.
Quá áp và thấp áp.
Quá tải biến tần.
Quá tải motor.
Mất pha đầu vào hoặc đầu ra.
Quá nhiệt module.
Quá tải điện trở hãm.
Lỗi truyền thông.
Ngắn mạch hoặc chạm đất ngõ ra.

Khi biến tần báo lỗi, cần xem mã lỗi và trạng thái máy tại thời điểm xảy ra sự cố. Không nên chỉ reset hoặc nâng ngưỡng bảo vệ khi chưa kiểm tra tải cơ khí, thông số motor và điều kiện nguồn điện.

Nhờ kết hợp điều chỉnh tốc độ, bù mô-men, đa cấp tốc độ, PLC đơn giản, PID và các chức năng bảo vệ, biến tần ARINCO AV68 có thể đáp ứng nhiều hệ truyền động công nghiệp. Hiệu quả sử dụng phụ thuộc vào việc lựa chọn đúng công suất và cài đặt theo tải thực tế.

Thiên Hổ cung cấp biến tần ARINCO AV68

Thiên Hổ cung cấp biến tần ARINCO AV68 cho máy nghiền, máy ép, băng tải nặng, tời nâng hạ, bơm, quạt và nhiều hệ truyền động công nghiệp. Đội ngũ kỹ thuật hỗ trợ lựa chọn theo dòng motor, đặc tính tải, yêu cầu quá tải và phương thức điều khiển thực tế.

Sản phẩm được bảo hành 24 tháng và có nguồn hàng tại miền Bắc, miền Nam. Liên hệ Thiên Hổ để được tư vấn model AV68, sơ đồ kết nối và thông số cài đặt phù hợp với từng hệ thống.

Thiên Hổ cung cấp biến tần ARINCO AV68

FAQ - Câu hỏi thường gặp về biến tần ARINCO AV68

1. ARINCO AV68 có những nhóm công suất nào? Tài liệu AV68 thể hiện nhiều nhóm kích thước, từ 0,75–2,2 kW đến 315–400 kW. Khi lựa chọn cần đối chiếu đúng model, điện áp và dòng định mức của motor.

2. Có thể chọn AV68 cùng công suất kW với motor không? Có thể dùng công suất làm bước đối chiếu ban đầu, nhưng cần kiểm tra thêm dòng motor, tải khởi động, dòng vận hành và mức quá tải. Với tải nặng, chọn chỉ theo kW có thể chưa đủ.

3. AV68 có hỗ trợ PID và truyền thông Modbus không? Có. AV68 tích hợp PID và cổng RS485 hỗ trợ Modbus, phù hợp với hệ thống cần nhận tín hiệu cảm biến hoặc kết nối PLC.

4. AV68 có kết nối được điện trở hãm không? Sơ đồ catalog có thể hiện các cực kết nối điện trở hãm. Tuy nhiên, công suất điện trở, chu kỳ hãm và khả năng hỗ trợ phải được kiểm tra theo từng model AV68.

5. Tần số tối đa 630 Hz có nghĩa motor nào cũng chạy được ở mức này không? Không. Đây là phạm vi cài đặt của biến tần. Tần số vận hành thực tế phải nằm trong giới hạn tốc độ của motor, ổ bi, quạt làm mát và cơ cấu máy.

6. Khi nào nên chọn AV68 thay vì AV23?Nên ưu tiên đánh giá AV68 khi hệ thống có tải nặng, tải biến động, khởi động mang tải hoặc sử dụng motor công suất lớn. Với tải nhẹ và yêu cầu điều khiển cơ bản, AV23 có thể là phương án kinh tế hơn.
