Băng tải nghiêng có nên sử dụng motor giảm tốc có phanh?

Tìm hiểu khi nào băng tải nghiêng cần sử dụng motor giảm tốc có phanh, cách xác định mô-men giữ tải, tỷ số truyền, nguy cơ trôi ngược và cách phối hợp với biến tần.

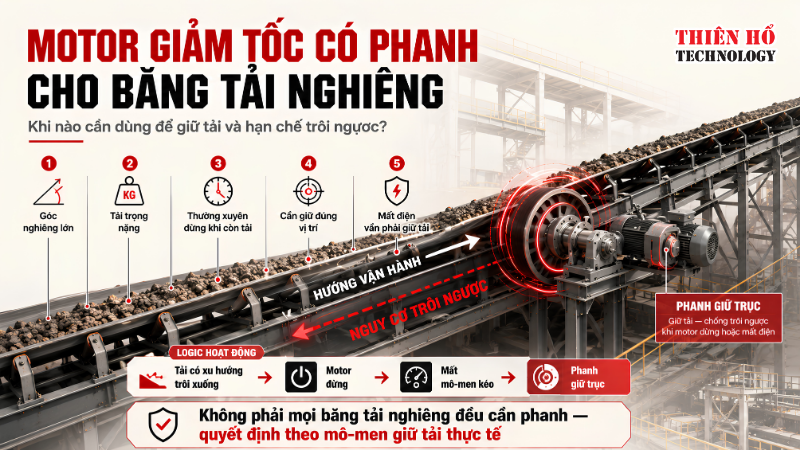

Motor giảm tốc có phanh cho băng tải nghiêng: Khi nào cần dùng?

---

Vì sao băng tải nghiêng có nguy cơ trôi ngược khi dừng?

Với băng tải chạy ngang, khi motor dừng, tải thường không tạo ra xu hướng kéo ngược hệ truyền động quá lớn. Tuy nhiên, với băng tải nghiêng, vật liệu trên băng luôn chịu tác động của trọng lực theo chiều xuống dốc.

Khi motor ngừng cấp mô-men, đặc biệt trong trường hợp trên băng vẫn còn nhiều vật liệu, tải có thể tạo lực kéo ngược lên tang dẫn động và hộp giảm tốc. Nếu hệ thống không có cơ cấu giữ phù hợp, băng tải có thể trôi ngược một đoạn hoặc tiếp tục dịch chuyển ngoài ý muốn.

Hiện tượng này cần được quan tâm hơn ở những hệ thống:

• Có góc nghiêng lớn.
• Vận chuyển vật liệu nặng.
• Thường xuyên dừng khi trên băng còn tải.
• Yêu cầu giữ nguyên vị trí vật liệu sau khi dừng.
• Khởi động và dừng nhiều lần trong quá trình vận hành.

Trong các trường hợp này, motor giảm tốc có phanh cho băng tải nghiêng có thể được xem xét để giữ trục khi motor dừng, từ đó hạn chế nguy cơ băng tải bị trôi ngược.

Tuy nhiên, không nên hiểu rằng cứ băng tải nghiêng là bắt buộc phải dùng phanh. Việc có cần phanh hay không còn phụ thuộc vào độ nghiêng, tải trọng, cơ cấu truyền động, yêu cầu an toàn và cách hệ thống dừng trong thực tế.

Vì vậy, trước khi lựa chọn motor giảm tốc có phanh cho băng tải nghiêng, cần xác định rõ mức tải cần giữ khi dừng và nguy cơ trôi ngược của toàn hệ thống

---

Khi nào motor giảm tốc có phanh là cần thiết?

Motor giảm tốc có phanh cho băng tải nghiêng không phải là lựa chọn bắt buộc cho mọi hệ thống. Thiết bị này trở nên cần thiết hơn khi hệ thống có nguy cơ trôi ngược rõ rệt hoặc yêu cầu giữ tải tại vị trí cố định sau khi dừng.

1. Băng tải nghiêng vận chuyển tải nặng

Khi khối lượng vật liệu trên băng lớn, thành phần trọng lực kéo theo chiều dốc cũng tăng. Nếu motor dừng mà không có cơ cấu giữ, tải có thể kéo ngược hệ truyền động.

Trong trường hợp này, phanh giúp giữ trục sau khi motor ngừng hoạt động, hạn chế hiện tượng băng tải dịch chuyển ngoài ý muốn.

2. Băng tải thường xuyên dừng khi còn vật liệu

Một số dây chuyền không thể bảo đảm băng tải luôn được chạy hết liệu trước khi dừng.Nếu hệ thống thường xuyên:

• dừng giữa chu kỳ;
• dừng do cảm biến;
• dừng khi máy phía sau báo lỗi;
• hoặc dừng khẩn cấp;

thì trên băng có thể vẫn còn tải đáng kể.

Với trường hợp này, nên xem xét motor giảm tốc có phanh cho băng tải nghiêng vì yêu cầu giữ tải xuất hiện thường xuyên hơn.

3. Hệ thống cần giữ đúng vị trí

Ở một số ứng dụng, băng tải phải dừng đúng vị trí để thực hiện thao tác tiếp theo như cấp liệu, định lượng hoặc phối hợp với máy khác.

Nếu sau khi motor dừng mà băng tải tiếp tục trôi một đoạn, vị trí vật liệu có thể bị sai lệch.

Motor giảm tốc có phanh cho băng tải nghiêng giúp cố định trục sau khi dừng, phù hợp hơn với các hệ thống cần kiểm soát vị trí dừng.

4. Băng tải có góc nghiêng lớn

Góc nghiêng càng cao, xu hướng vật liệu kéo băng tải theo chiều xuống càng rõ.

Tuy nhiên, không nên chỉ nhìn vào góc nghiêng để quyết định. Một băng tải nghiêng lớn nhưng tải rất nhẹ có thể có yêu cầu khác với băng tải góc nghiêng vừa nhưng mang vật liệu nặng liên tục.

5. Khi mất điện vẫn cần giữ tải

Đây là một điểm quan trọng. Biến tần có thể kiểm soát quá trình giảm tốc khi hệ thống vẫn còn nguồn, nhưng nếu nguồn điện bị mất đột ngột thì khả năng giữ tải phụ thuộc vào cấu hình hệ thống.

Với những hệ thống này, motor giảm tốc có phanh cho băng tải nghiêng là phương án đáng xem xét khi nguy cơ trôi ngược có thể ảnh hưởng đến thiết bị hoặc quá trình sản xuất.

Như vậy, motor giảm tốc có phanh đặc biệt phù hợp khi băng tải nghiêng có tải lớn, thường xuyên dừng có tải hoặc cần giữ vị trí sau khi dừng. Quyết định cuối cùng nên dựa trên mô-men tải cần giữ và điều kiện vận hành thực tế, thay vì mặc định mọi băng tải nghiêng đều phải sử dụng cùng một cấu hình.

---

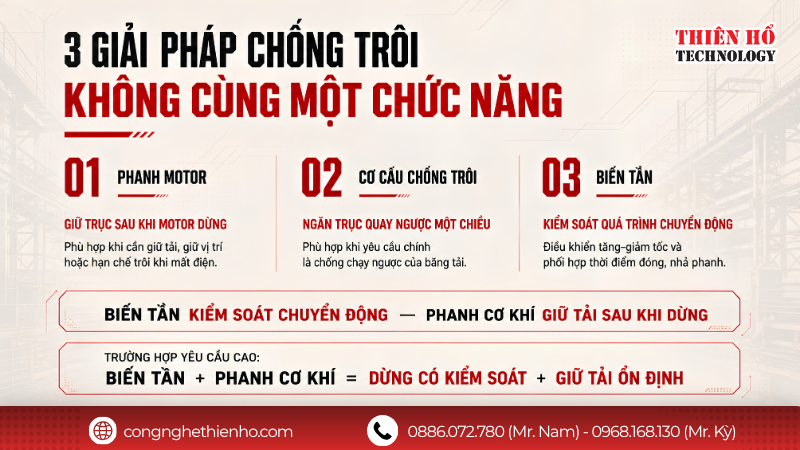

Phanh motor khác gì với chống trôi bằng cơ khí hoặc biến tần?

Trong hệ thống băng tải nghiêng, mục tiêu chung là hạn chế băng tải bị trôi ngược khi dừng. Tuy nhiên, phanh motor, cơ cấu chống trôi cơ khí và biến tần không có cùng chức năng, vì vậy không nên xem chúng là các phương án thay thế hoàn toàn cho nhau.

Với motor giảm tốc có phanh cho băng tải nghiêng, phanh thường được tích hợp trực tiếp trên motor để giữ trục khi motor mất điện hoặc nhận lệnh dừng. Khi motor mất điện hoặc nhận lệnh dừng, phanh cơ khí đóng lại để giữ trục. Phương án này phù hợp với những ứng dụng cần giữ tải tại vị trí sau khi dừng hoặc cần hạn chế trôi ngược khi mất nguồn.

Cơ cấu chống trôi cơ khí như backstop hoặc cơ cấu một chiều lại tập trung vào việc ngăn trục quay ngược theo một chiều xác định. Đây là giải pháp phù hợp với những băng tải mà yêu cầu chính là chống chạy ngược, không nhất thiết phải giữ chính xác vị trí theo cả hai chiều.

Trong khi đó, biến tần có vai trò chủ yếu ở giai đoạn motor vẫn đang được điều khiển. Thiết bị có thể giúp băng tải giảm tốc có kiểm soát, hạn chế dừng đột ngột và phối hợp trình tự đóng phanh. Tuy nhiên, khi mất nguồn, biến tần thông thường không nên được xem là cơ cấu giữ tải cơ khí độc lập.

Có thể phân biệt nhanh như sau:

Với các hệ thống quan trọng, phương án thường không phải là chọn “biến tần hay phanh”, mà là xác định rõ chức năng của từng thiết bị. Biến tần kiểm soát quá trình chuyển động, còn phanh hoặc cơ cấu chống trôi đảm nhiệm việc giữ tải sau khi chuyển động đã dừng.

Do đó, khi lựa chọn cho băng tải nghiêng, cần đánh giá riêng mô-men giữ tải, chiều có nguy cơ trôi, tần suất đóng phanh và tình huống mất điện. Đây là cơ sở để quyết định chỉ cần phanh motor, chỉ cần cơ cấu chống trôi hay cần phối hợp cả hai với biến tần.

---

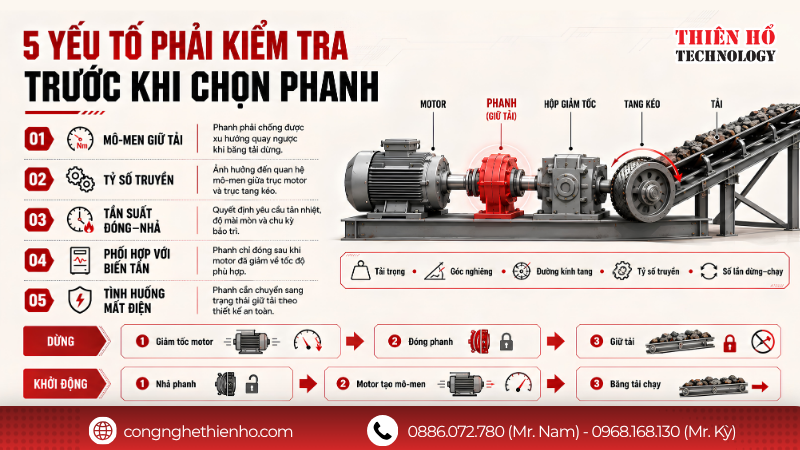

Những yếu tố cần kiểm tra trước khi chọn motor giảm tốc có phanh

Sau khi xác định băng tải có nguy cơ trôi ngược, bước tiếp theo khi chọn motor giảm tốc có phanh cho băng tải nghiêng là xác định phanh phải giữ được mức tải nào và làm việc trong điều kiện ra sao. Nếu lựa chọn không phù hợp, phanh có thể vẫn đóng được nhưng không đủ khả năng giữ tải ổn định khi băng tải dừng.

1. Mô-men giữ tải là thông số quan trọng nhất

Phanh của motor giảm tốc có phanh cho băng tải nghiêng cần tạo đủ mô-men để chống lại xu hướng quay ngược của trục khi motor ngừng hoạt động.

Mô-men này chịu ảnh hưởng bởi nhiều yếu tố như:

• Khối lượng vật liệu trên băng.
• Góc nghiêng.
• Vị trí đặt tải.
• Đường kính tang kéo.
• Tỷ số truyền của hộp giảm tốc.
• Hiệu suất của hệ truyền động.

Với băng tải tải nặng hoặc góc nghiêng lớn, không nên lựa chọn phanh chỉ theo công suất motor. Motor cùng công suất nhưng làm việc trên hai băng tải có tải và độ nghiêng khác nhau có thể yêu cầu mô-men phanh khác nhau đáng kể.

2. Tỷ số truyền ảnh hưởng đến tải mà phanh phải giữ

Trong nhiều cấu hình, phanh được bố trí ở phía motor, trước hộp giảm tốc. Khi đó, tỷ số truyền của hộp số ảnh hưởng trực tiếp đến mối quan hệ giữa mô-men tại trục motor và mô-men tại trục băng tải.

Do đó, khi lựa chọn cần xem xét đồng thời: Motor → phanh → hộp giảm tốc → tang kéo → tải trên băng. Nếu thay đổi tỷ số truyền hoặc thay hộp giảm tốc khác, khả năng giữ tải của cấu hình phanh cũng cần được kiểm tra lại.

3. Tần suất đóng – nhả phanh

Phanh của motor giảm tốc có phanh cho băng tải nghiêng không chỉ cần đủ lực giữ tải mà còn phải phù hợp với số lần đóng – nhả trong quá trình vận hành.

Một băng tải chỉ dừng vài lần trong một ca sẽ có điều kiện khác với hệ thống liên tục dừng theo cảm biến, chu kỳ đóng gói hoặc tín hiệu từ PLC.

Nếu tần suất đóng phanh cao, cần quan tâm đến:

• Khả năng tản nhiệt.
• Mức độ mài mòn của má phanh.
• Thời gian đóng và nhả.
• Chu kỳ bảo trì.
• Khả năng phối hợp với biến tần.

Điều này đặc biệt quan trọng với các băng tải cần dừng nhiều lần nhưng vẫn mang tải.

4. Cách phối hợp giữa biến tần và phanh

Khi motor giảm tốc có phanh cho băng tải nghiêng được kết hợp với biến tần, phanh không nên đóng ngay khi motor vẫn đang quay ở tốc độ cao.

Một trình tự điều khiển phù hợp thường theo hướng: biến tần giảm tốc motor trước, sau đó phanh cơ khí mới đóng để giữ tải. Khi khởi động lại, phanh cần được nhả trước hoặc phối hợp đúng thời điểm để motor không phải kéo tải trong khi phanh vẫn đang giữ trục.

Nếu trình tự này không được cài đặt phù hợp, hệ thống có thể xuất hiện:

• Motor tăng dòng khi khởi động.
• Phanh mòn nhanh.
• Băng tải giật khi bắt đầu chạy.
• Phanh và motor cùng chịu tải không cần thiết.

Vì vậy, với hệ thống có PLC hoặc biến tần, logic điều khiển phanh cần được xem xét cùng với thời gian tăng – giảm tốc của motor.

5. Điều kiện mất điện và dừng khẩn cấp

Một trong những lý do quan trọng để sử dụng phanh là khả năng giữ tải khi nguồn điện bị mất.Với các băng tải nghiêng có nguy cơ trôi ngược lớn, cần xác định hệ thống sẽ phản ứng thế nào khi:

• Mất điện đột ngột.
• Biến tần báo lỗi.
• Motor mất nguồn.
• Dừng khẩn cấp.
• Hệ thống điều khiển bị ngắt.

Trong những tình huống này, phanh cơ khí cần chuyển về trạng thái giữ tải theo đúng thiết kế của hệ thống.

Tóm lại, lựa chọn motor giảm tốc có phanh cho băng tải nghiêng cần dựa trên mô-men giữ tải và điều kiện vận hành thực tế. Công suất motor chỉ là một phần của bài toán; tải trọng, độ nghiêng, tỷ số truyền và tần suất đóng phanh mới quyết định cấu hình có phù hợp hay không.

---

Thiên Hổ cung cấp motor giảm tốc có phanh cho băng tải nghiêng

Việc lựa chọn motor giảm tốc có phanh cho băng tải nghiêng cần dựa trên tải trọng, góc nghiêng, tỷ số truyền, mô-men giữ tải và tần suất dừng – chạy. Đây cũng là những yếu tố Thiên Hổ ưu tiên xem xét khi hỗ trợ khách hàng lựa chọn thiết bị cho các hệ thống có nguy cơ trôi ngược sau khi dừng.

Cần tư vấn motor giảm tốc có phanh cho băng tải nghiêng?

Nếu chưa xác định băng tải có thực sự cần phanh hay cần mô-men giữ bao nhiêu, doanh nghiệp có thể gửi cho Thiên Hổ hình ảnh hệ thống, nameplate motor, tỷ số truyền, tải trọng và góc nghiêng.

Đội ngũ kỹ thuật sẽ hỗ trợ đối chiếu điều kiện vận hành để lựa chọn cấu hình motor giảm tốc và phanh phù hợp hơn, hạn chế tình trạng phanh thiếu mô-men giữ, chọn sai tỷ số truyền hoặc bố trí không phù hợp với hệ thống.

Liên hệ Thiên Hổ để được tư vấn motor giảm tốc có phanh cho băng tải nghiêng phù hợp với tải trọng, góc nghiêng và yêu cầu giữ tải thực tế
