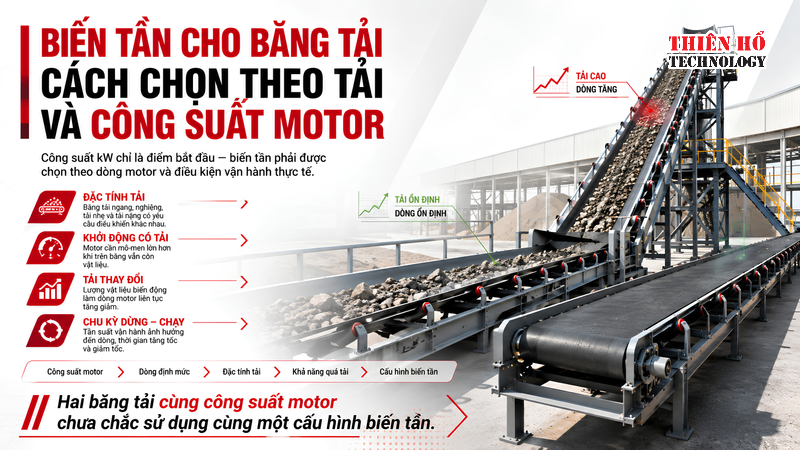

Biến tần cho băng tải: Cách chọn theo tải và công suất motor

Vì sao không nên chọn biến tần cho băng tải chỉ theo công suất motor?

Khi chọn biến tần cho băng tải, một trong những thông tin đầu tiên thường được kiểm tra là công suất motor. Tuy nhiên, chỉ dựa vào số kW trên nameplate để chọn biến tần là chưa đủ.

Ví dụ, hai băng tải cùng sử dụng motor 15 kW nhưng điều kiện vận hành có thể hoàn toàn khác nhau. Một hệ thống chạy ngang, vận chuyển tải nhẹ và hoạt động tương đối ổn định. Hệ thống còn lại chạy nghiêng, mang vật liệu nặng và thường phải khởi động khi trên băng vẫn còn tải.

Dù công suất motor giống nhau, yêu cầu đối với biến tần cho băng tải ở hai trường hợp này không giống nhau. Băng tải càng nặng, tải càng biến động hoặc càng thường xuyên khởi động có tải thì yêu cầu về dòng và khả năng đáp ứng mô-men của biến tần càng cần được xem xét kỹ.

Vì vậy, công suất motor chỉ là điểm bắt đầu. Để chọn đúng biến tần, cần đặt công suất đó trong điều kiện vận hành thực tế của băng tải: tải gì, chạy ngang hay nghiêng, khởi động ra sao và tải có thay đổi nhiều trong quá trình làm việc hay không.

Do đó, việc lựa chọn biến tần cho băng tải cần được xem xét đồng thời theo công suất motor, đặc tính tải và điều kiện vận hành thực tế. Đây là cơ sở để xác định biến tần cần đáp ứng ở mức nào trước khi đi vào lựa chọn cụ thể.

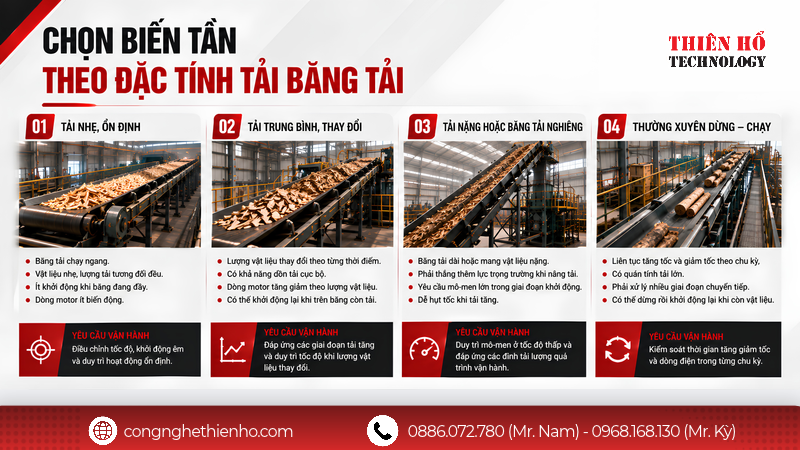

Cách chọn biến tần theo đặc tính tải của băng tải

Sau khi xác định công suất motor, bước tiếp theo khi chọn biến tần cho băng tải là đánh giá đặc tính tải của hệ thống. Đây là yếu tố quyết định biến tần cần làm việc ở mức tải thông thường hay phải đáp ứng yêu cầu mô-men và quá tải cao hơn.

1. Băng tải tải nhẹ, tải ổn định

Nhóm này thường gồm các băng tải chạy ngang, chiều dài không quá lớn, vật liệu tương đối nhẹ và ít thay đổi trong quá trình vận hành.

Đặc điểm thường gặp:

Tải trên băng tương đối đều.
Ít khởi động khi đang đầy tải.
Không có độ nghiêng lớn.
Tần suất dừng – chạy không cao.
Dòng motor ít biến động khi vận hành ổn định.

Với nhóm tải này, biến tần cho băng tải chủ yếu đảm nhiệm chức năng điều chỉnh tốc độ, khởi động êm và kiểm soát quá trình vận hành motor. Việc lựa chọn có thể bám khá sát dòng định mức của motor, với điều kiện khả năng quá tải của biến tần vẫn đáp ứng yêu cầu vận hành thực tế.

2. Băng tải tải trung bình, tải thay đổi

Một số băng tải có tải thay đổi theo lượng nguyên liệu được đưa lên băng. Trong quá trình sản xuất, có thời điểm băng chạy nhẹ nhưng cũng có lúc tải tăng đáng kể.

Đặc điểm thường gặp ở nhóm này là:

Lượng nguyên liệu thay đổi theo từng giai đoạn.
Có khả năng dồn tải tại một số vị trí.
Motor thường xuyên thay đổi dòng theo lượng vật liệu.
Có thể phải khởi động lại khi trên băng còn nguyên liệu.

Khi đó, ngoài công suất motor, cần kiểm tra kỹ dòng định mức của biến tần cho băng tải và khả năng chịu quá tải trong thời gian ngắn. Nếu lựa chọn quá sát, biến tần có thể thường xuyên tiến gần giới hạn khi băng tải tăng tải.

3. Băng tải tải nặng hoặc băng tải nghiêng

Với băng tải dài, băng tải nghiêng hoặc hệ thống vận chuyển vật liệu có khối lượng lớn, yêu cầu về mô-men thường cao hơn rõ rệt.

Đặc biệt trong giai đoạn khởi động, motor phải đồng thời thắng lực cản của hệ truyền động và tải đang nằm trên băng. Nếu hệ thống thường xuyên khởi động trong trạng thái đầy tải, đây là điều kiện cần được xem xét ngay từ khi chọn biến tần.

Nhóm này thường cần ưu tiên:

Khả năng chịu dòng cao.
Khả năng đáp ứng mô-men khi tốc độ thấp.
Mức quá tải phù hợp với chu kỳ vận hành.
Khả năng làm việc ổn định khi tải thay đổi mạnh.

Không nên mặc định rằng biến tần cho băng tải có cùng công suất kW với motor sẽ luôn phù hợp trong mọi trường hợp tải nặng..

4. Băng tải thường xuyên dừng - chạy

Tần suất khởi động cũng ảnh hưởng đáng kể đến việc lựa chọn.

Một băng tải chạy liên tục trong nhiều giờ sẽ có điều kiện làm việc khác với băng tải phải liên tục tăng tốc, giảm tốc và dừng theo chu kỳ sản xuất.

Khi số lần dừng – chạy tăng, biến tần thường phải xử lý nhiều giai đoạn chuyển tiếp hơn. Vì vậy, cần xem xét thời gian tăng tốc, giảm tốc, quán tính tải và dòng xuất hiện trong từng chu kỳ.

Có thể phân loại nhanh như sau:

Như vậy, việc phân loại tải giúp thu hẹp đáng kể phạm vi lựa chọn. Sau khi xác định băng tải thuộc nhóm tải nhẹ, tải biến đổi hay tải nặng, bước tiếp theo mới là đối chiếu các thông số cụ thể của motor và biến tần để xác định cấu hình phù hợp.

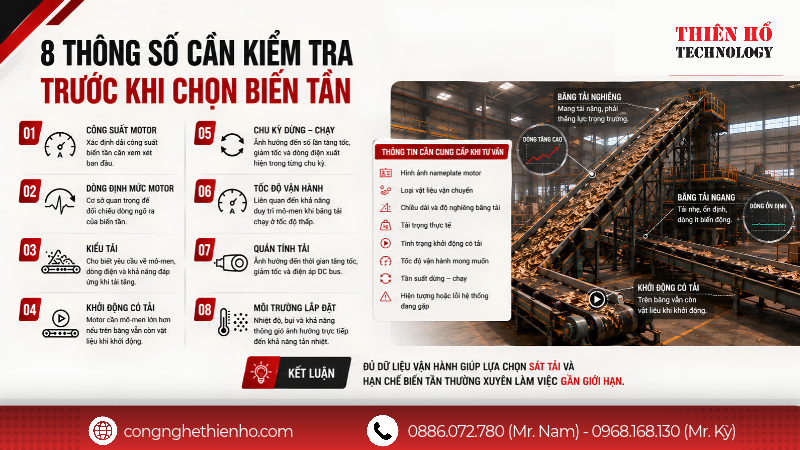

Những thông số cần kiểm tra trước khi chọn biến tần

Sau khi đã xác định đặc tính tải của băng tải, bước tiếp theo là đối chiếu các thông số thực tế của motor và điều kiện vận hành. Đây là bước giúp tránh tình trạng chọn đúng công suất danh nghĩa nhưng biến tần vẫn làm việc quá sát giới hạn.

1. Dòng định mức của motor

Khi lựa chọn biến tần cho băng tải, không nên chỉ nhìn vào công suất kW. Dòng định mức trên nameplate motor là thông số cần được kiểm tra trực tiếp.

Hai motor có cùng công suất nhưng khác hiệu suất, tốc độ hoặc thiết kế vẫn có thể có dòng định mức khác nhau. Vì vậy, biến tần cần có dòng ngõ ra đáp ứng phù hợp với motor trong điều kiện vận hành thực tế.

Đặc biệt với băng tải tải nặng hoặc thường xuyên khởi động có tải, việc chọn biến tần quá sát dòng motor có thể làm giảm khoảng dự phòng khi tải tăng.

2. Chế độ khởi động của băng tải

Một băng tải khởi động khi đang trống sẽ nhẹ hơn đáng kể so với băng tải phải khởi động khi trên băng vẫn còn vật liệu.

Nếu hệ thống thường xuyên dừng giữa quá trình sản xuất rồi khởi động lại khi còn tải, biến tần cho băng tải phải đáp ứng mô-men lớn hơn trong giai đoạn tăng tốc. Khi đó, cần xem xét kỹ khả năng quá tải và đặc tính điều khiển của biến tần.

Đây là yếu tố thường bị bỏ qua khi chỉ chọn thiết bị theo công suất motor.

3. Tần suất dừng – chạy và thời gian tăng giảm tốc

Băng tải chạy liên tục có yêu cầu khác với băng tải thường xuyên dừng, tăng tốc rồi giảm tốc theo chu kỳ.

Nếu cài thời gian tăng tốc quá ngắn, motor có thể yêu cầu dòng lớn để đưa tải lên tốc độ nhanh. Ngược lại, thời gian giảm tốc quá ngắn với tải có quán tính lớn có thể làm điện áp DC bus tăng cao.

Vì vậy, cần xác định trước:

Băng tải chạy liên tục hay theo chu kỳ.
Số lần dừng – chạy trong quá trình sản xuất.
Yêu cầu tăng tốc nhanh hay chậm.
Quán tính của tải và hệ truyền động.

4. Yêu cầu mô-men ở tốc độ thấp

Một số băng tải cần vận hành ở tốc độ thấp trong thời gian dài hoặc phải tạo lực kéo lớn ngay khi khởi động.

Trong những trường hợp này, khi chọn biến tần cho băng tải, không chỉ cần quan tâm đến dải tần số mà còn phải xem thiết bị có đáp ứng được yêu cầu mô-men của tải hay không

Đây là yếu tố đặc biệt quan trọng với băng tải nghiêng, băng tải tải nặng hoặc hệ thống cấp liệu cần duy trì lực kéo ổn định ở tốc độ thấp.

5. Điều kiện môi trường lắp đặt

Khả năng làm việc của biến tần còn phụ thuộc vào môi trường thực tế.

Các yếu tố như nhiệt độ cao, bụi nhiều, thông gió kém hoặc tủ điện quá chật có thể ảnh hưởng đến khả năng tản nhiệt. Nếu điều kiện lắp đặt bất lợi, thiết bị có thể phải làm việc ở mức giảm tải so với điều kiện tiêu chuẩn.

Vì vậy, khi lựa chọn cần đồng thời xem xét cả vị trí lắp đặt, khả năng làm mát và mức độ bụi trong khu vực vận hành.

Có thể kiểm tra nhanh theo bảng sau

Thông số cần kiểm tra	Vì sao quan trọng
Công suất motor	Xác định dải thiết bị ban đầu
Dòng định mức motor	Cơ sở quan trọng để kiểm tra khả năng tải của biến tần
Kiểu tải	Quyết định yêu cầu mô-men và quá tải
Khởi động có tải hay không	Ảnh hưởng lớn đến dòng và mô-men khi tăng tốc
Chu kỳ dừng – chạy	Ảnh hưởng đến quá trình tăng, giảm tốc
Tốc độ vận hành	Liên quan đến yêu cầu mô-men ở tốc độ thấp
Quán tính tải	Ảnh hưởng quá trình tăng và giảm tốc
Môi trường lắp đặt	Ảnh hưởng khả năng tản nhiệt và độ ổn định của thiết bị

Như vậy, lựa chọn biến tần cho băng tải nên dựa trên một tập hợp thông số thay vì chỉ đối chiếu công suất motor. Khi dòng định mức, đặc tính tải, chế độ khởi động và điều kiện vận hành đều được xác định rõ, việc lựa chọn sẽ sát với nhu cầu thực tế hơn và hạn chế tình trạng thiết bị thường xuyên làm việc gần giới hạn.

Thiên Hổ cung cấp biến tần cho nhiều hệ thống băng tải công nghiệp

Với băng tải công nghiệp, lựa chọn biến tần cho băng tải phù hợp cần dựa trên dòng motor, đặc tính tải và chế độ vận hành thực tế. Đây cũng là cách Thiên Hổ tiếp cận khi tư vấn cho các hệ thống băng tải trong nhà máy, dây chuyền sản xuất và thiết bị cấp liệu.

1. Danh mục biến tần đáp ứng nhiều mức tải

Thiên Hổ cung cấp các dòng biến tần cho băng tải ARINCO với dải công suất rộng, phù hợp cho nhiều ứng dụng từ tải nhẹ, tải trung bình đến các hệ thống có yêu cầu tải cao hơn.

Tùy từng trường hợp, phương án lựa chọn có thể khác nhau:

Băng tải chạy ổn định, tải nhẹ.
Băng tải thường xuyên thay đổi lượng vật liệu.
Băng tải nghiêng.
Băng tải dài, tải lớn.
Băng tải thường xuyên khởi động khi đang có tải.
Băng tải cần điều chỉnh tốc độ theo công đoạn phía sau.

Điểm quan trọng là không áp dụng một model cố định cho mọi hệ thống, mà cần đối chiếu lại điều kiện vận hành trước khi lựa chọn.

2. Hỗ trợ lựa chọn theo đúng tải

Khách hàng có thể cung cấp cho Thiên Hổ các thông tin như:

Hình ảnh nameplate motor.
Công suất và dòng định mức.
Loại băng tải và vật liệu vận chuyển.
Băng tải chạy ngang hay nghiêng.
Tình trạng khởi động có tải.
Tần suất dừng – chạy.
Tốc độ vận hành mong muốn.
Những lỗi hoặc hiện tượng đang gặp nếu là hệ thống cần thay thế.

Từ các thông tin này, đội ngũ kỹ thuật có cơ sở để đánh giá mức tải và lựa chọn biến tần cho băng tải phù hợp hơn, thay vì chỉ đối chiếu theo công suất kW.

3. Chủ động nguồn hàng và hỗ trợ kỹ thuật

Bên cạnh việc lựa chọn thiết bị, khả năng cung ứng và hỗ trợ sau bán hàng cũng ảnh hưởng trực tiếp đến tiến độ vận hành của doanh nghiệp.

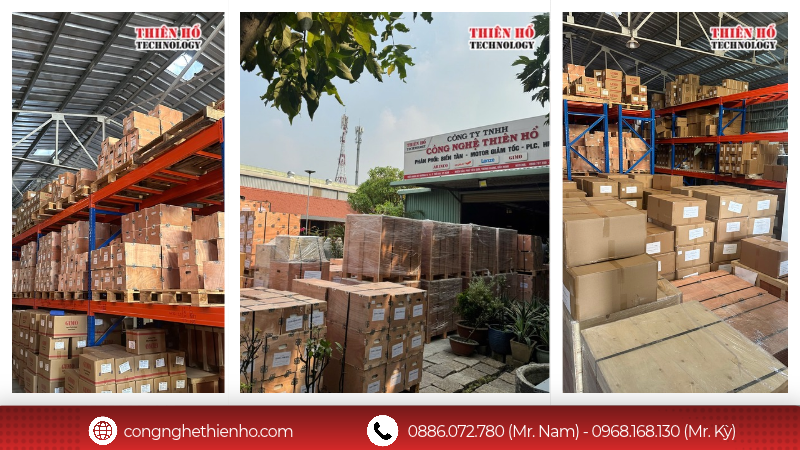

Thiên Hổ duy trì nguồn hàng tại cả miền Bắc và miền Nam, hỗ trợ nhu cầu dự án, thay thế thiết bị và bổ sung vật tư trong quá trình vận hành. Các dòng biến tần ARINCO được hỗ trợ bảo hành 24 tháng, kèm CO/CQ và hỗ trợ kỹ thuật trước, trong và sau bán hàng.

Với những hệ thống cần mở rộng hoặc đồng bộ thêm, Thiên Hổ cũng có thể cung cấp motor, motor giảm tốc, PLC, HMI và các thiết bị truyền động liên quan để hỗ trợ nhiều hạng mục trong cùng dây chuyền.

Cần tư vấn biến tần cho băng tải?

Nếu chưa xác định nên chọn biến tần cùng công suất motor hay cần dự phòng thêm theo tải, doanh nghiệp có thể gửi nameplate motor, thông tin băng tải và điều kiện vận hành thực tế cho Thiên Hổ.

Đội ngũ kỹ thuật sẽ hỗ trợ đối chiếu dòng motor, đặc tính tải và yêu cầu vận hành để đưa ra phương án phù hợp hơn, hạn chế tình trạng chọn biến tần quá sát hoặc dư công suất không cần thiết.

Liên hệ Thiên Hổ để được tư vấn biến tần cho băng tải theo đúng tải và công suất motor thực tế.
