Bản đồ nhóm thông số là gì? Vì sao cần hiểu trước khi cài đặt AV68?

Khi tra cứu thông số biến tần ARINCO AV68, bản đồ nhóm thông số giúp người dùng xác định mã cần tìm thuộc khu vực chức năng nào. Đây là cách hệ thống hóa các nhóm mã trong tài liệu để người dùng biết thông số mình cần nằm ở đâu và có liên quan đến bộ phận nào của hệ truyền động.

Thay vì đặt toàn bộ thông số biến tần ARINCO AV68 trong một danh sách dài, tài liệu phân chia chúng theo từng nhóm chức năng:

FP: thông số hệ thống và khôi phục cài đặt.
F0: các thông số vận hành cơ bản.
F1: dữ liệu và đặc tính motor.
F2 – F3: cấu hình terminal ngõ vào và ngõ ra.
F4 – F5: khởi động, dừng và các chức năng bổ sung.
F6: điều khiển PID.
F8: đa cấp tốc độ và PLC đơn giản.
FA: truyền thông.
FB: các chức năng bảo vệ.

Khi tra cứu thông số biến tần ARINCO AV68, có thể hình dung mỗi nhóm như một khu vực riêng trên bản đồ chức năng. Khi cần thay đổi nguồn lệnh chạy, người dùng tìm đến nhóm F0. Khi cần nhập công suất, điện áp hoặc dòng định mức motor, nhóm cần kiểm tra là F1. Nếu muốn gán chức năng cho các chân DI hoặc relay, người cài đặt phải tìm trong F2 và F3.

Hiểu bản đồ nhóm thông số giúp quá trình cài đặt AV68 đạt ba mục tiêu quan trọng.

Thứ nhất, cách phân nhóm giúp rút ngắn thời gian tìm thông số biến tần ARINCO AV68 cần cài đặt hoặc kiểm tra. Người dùng xác định đúng nhóm trước rồi mới tìm đến mã cụ thể, thay vì dò từng thông số trong toàn bộ tài liệu.

Thứ hai, hạn chế chỉnh nhầm thông số. Các mã nằm gần nhau chưa chắc có cùng chức năng; thay đổi sai nhóm có thể khiến biến tần không nhận lệnh, motor chạy sai tốc độ hoặc chức năng bảo vệ hoạt động không phù hợp.

Thứ ba, giúp kiểm tra lỗi có hệ thống. Khi motor không chạy, có thể lần lượt kiểm tra nhóm nguồn lệnh, terminal đầu vào và thông số motor. Khi hệ thống PID vận hành không ổn định, phạm vi kiểm tra được tập trung vào nhóm F6 cùng tín hiệu phản hồi liên quan.

Vì vậy, trước khi nhập bất kỳ mã cài đặt nào, nên thực hiện theo trình tự:

Xác định yêu cầu vận hành → tìm đúng nhóm thông số → chọn mã cần chỉnh → ghi lại giá trị ban đầu → thay đổi và chạy thử.

Bản đồ nhóm thông số chính là nền tảng giúp người dùng cài đặt ARINCO AV68 nhanh hơn, dễ kiểm soát hơn và tránh thay đổi thông số theo cảm tính.

Bản đồ nhóm thông số biến tần ARINCO AV68

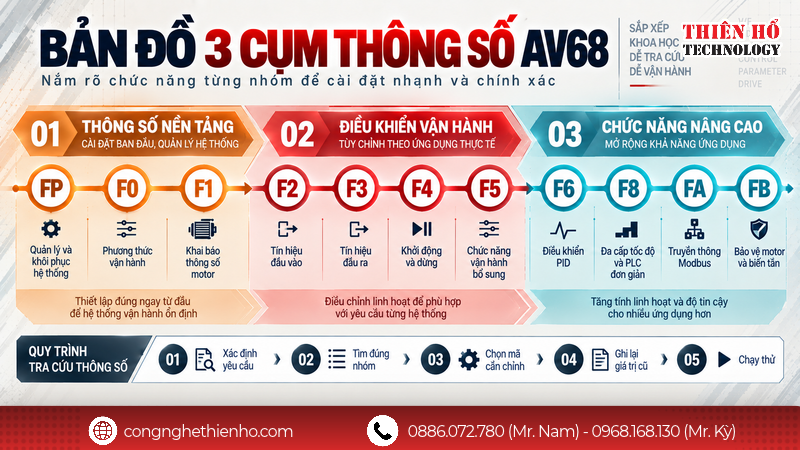

Hệ thống thông số biến tần ARINCO AV68 được chia thành nhiều nhóm, mỗi nhóm phụ trách một lớp chức năng riêng. Có thể hình dung bản đồ nhóm thông số biến tần ARINCO AV68 theo ba cụm chính:

Cụm thông số	Nhóm	Chức năng chính
Thông số nền tảng	FP, F0, F1	Quản lý hệ thống, thiết lập chế độ vận hành và khai báo motor
Điều khiển vận hành	F2, F3, F4, F5	Cấu hình đầu vào, đầu ra, khởi động, dừng và các chức năng bổ sung
Chức năng nâng cao	F6, F8, FA, FB	Điều khiển PID, đa cấp tốc độ, truyền thông và bảo vệ

Việc phân chia theo bản đồ này giúp người cài đặt xác định đúng khu vực cần kiểm tra, thay vì dò tìm từng mã thông số riêng lẻ.

2.1. Nhóm thông số nền tảng: FP, F0 và F1

Nhóm FP – Quản lý và khôi phục hệ thống

Nhóm FP liên quan đến các thao tác quản lý cơ bản của biến tần. Trong đó, FP-01 được sử dụng khi cần khôi phục thông số về giá trị mặc định của nhà sản xuất.

Trước khi thực hiện, người dùng cần ghi lại hoặc sao lưu toàn bộ thông số đang sử dụng. Khi khôi phục mặc định, các thiết lập về nguồn lệnh, tần số, thời gian tăng – giảm tốc, motor và đầu vào – đầu ra có thể phải cài đặt lại.

Nhóm F0 – Thiết lập phương thức vận hành

Trong hệ thống thông số biến tần ARINCO AV68, nhóm F0 đặc biệt quan trọng vì quyết định thiết bị nhận lệnh chạy và giá trị tần số từ đâu.

Các thông số thường gặp gồm:

F0-00: Chọn nguồn lệnh chạy từ bàn phím, terminal hoặc truyền thông.
F0-01: Chọn nguồn đặt tần số từ bàn phím, AI1, AI2, tín hiệu xung, đa cấp tốc độ, PLC đơn giản, PID hoặc Modbus.
F0-04: Tần số tối đa.
F0-06 và F0-07: Giới hạn tần số trên và dưới.
F0-09 và F0-10: Thời gian tăng tốc và giảm tốc.
F0-11: Tần số sóng mang.
F0-12: Thiết lập chiều quay.
F0-15: Chọn nguồn tần số phụ.

Nếu biến tần chạy được bằng bàn phím nhưng không nhận lệnh từ công tắc hoặc PLC, F0-00 là một trong những thông số cần kiểm tra đầu tiên. Tương tự, khi AV68 nhận lệnh chạy nhưng tốc độ không thay đổi theo biến trở hoặc tín hiệu analog, cần kiểm tra lại F0-01 trước khi điều chỉnh các nhóm khác.

Nhóm F1 – Khai báo thông số motor

Trong nhóm thông số biến tần ARINCO AV68 liên quan đến motor, F1 dùng để khai báo các dữ liệu định mức của động cơ đang được điều khiển.

F1-00: Công suất định mức.
F1-01: Điện áp định mức.
F1-02: Dòng điện định mức.
F1-03: Tần số định mức.
F1-05: Mức bù mô-men.
F1-18: Tự nhận dạng motor tĩnh.

Thông số F1 phải được nhập theo motor thực tế, không lấy theo công suất hoặc dòng điện ghi trên biến tần. Khai báo sai có thể làm giảm độ chính xác điều khiển và ảnh hưởng đến khả năng bảo vệ motor.

Mức bù mô-men cũng không nên tăng tùy ý. Bù quá cao có thể làm dòng điện và nhiệt độ motor tăng, đặc biệt khi thiết bị thường xuyên vận hành ở tần số thấp.

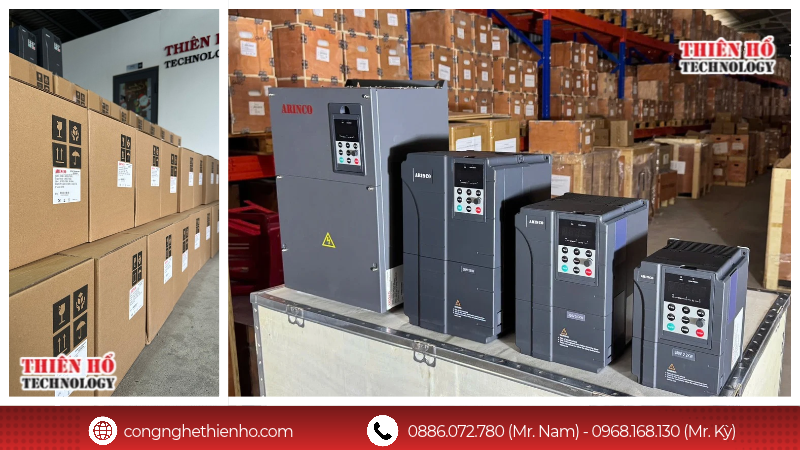

Biến tần ARINCO - Thiên Hổi cung cấp

2.2. Nhóm điều khiển vận hành: F2, F3, F4 và F5

Nhóm F2 – Cấu hình tín hiệu đầu vào

Khi cài thông số biến tần ARINCO AV68 cho terminal đầu vào, nhóm F2 được dùng để gán chức năng DI1–DI5 và hiệu chỉnh tín hiệu analog AI1, AI2.

F2-00 đến F2-04: Gán chức năng cho DI1–DI5.
F2-06: Chọn chế độ điều khiển hai dây hoặc ba dây.
F2-08 và F2-10: Xác định giới hạn tín hiệu AI1.
F2-14 và F2-16: Xác định giới hạn tín hiệu AI2.

Các chân DI có thể được dùng cho lệnh chạy thuận, chạy nghịch, JOG, tăng – giảm tần số, dừng tự do, xóa lỗi hoặc lựa chọn cấp tốc độ.

Ví dụ, DI1 có thể được gán chạy thuận, DI2 chạy nghịch, DI3 chạy JOG và DI4 xóa lỗi. Tuy nhiên, các đầu vào này chỉ có hiệu lực điều khiển khi nguồn lệnh tại F0-00 đã được chọn phù hợp.

Chế độ hai dây thường dùng với công tắc duy trì, trong khi chế độ ba dây phù hợp với nút nhấn Start/Stop. Do đó, việc cài F2-06 phải thống nhất với sơ đồ đấu dây thực tế.

Nhóm F3 – Cấu hình tín hiệu đầu ra

Nhóm F3 xác định trạng thái mà AV68 gửi đến PLC, HMI, đèn báo hoặc mạch liên động.

F3-00: Chọn kiểu tín hiệu tại đầu ra SM.
F3-01: Gán chức năng đầu ra relay.
F3-02 đến F3-04: Gán chức năng cho các đầu ra DO.
F3-05: Chọn đại lượng xuất qua FMP/AO.

Các đầu ra có thể báo biến tần đang chạy, xuất hiện lỗi, đạt tần số đặt, chạm giới hạn tần số hoặc sẵn sàng vận hành. Ngõ ra analog có thể biểu diễn tần số, dòng điện, công suất hoặc giá trị tín hiệu đầu vào.

Khi đấu nối, cần kiểm tra đúng loại tín hiệu và khả năng chịu tải của từng đầu ra. Không sử dụng relay hoặc DO để đóng cắt trực tiếp tải vượt quá định mức.

Nhóm F4 – Thiết lập cách khởi động và dừng

Trong hệ thống thông số biến tần ARINCO AV68, nhóm F4 quyết định cách thiết bị phản ứng khi nhận lệnh chạy hoặc dừng:

F4-00: Chọn khởi động trực tiếp hoặc dò tốc độ.
F4-01: Chọn phương thức dò tốc độ.
F4-10: Chọn dừng giảm tốc hoặc dừng tự do.

Khởi động trực tiếp phù hợp khi motor đã dừng hẳn. Dò tốc độ có thể được cân nhắc khi motor còn quay theo quán tính trước lúc biến tần tiếp quản.

Dừng giảm tốc giúp kiểm soát quá trình dừng nhưng có thể làm tăng điện áp DC bus trên tải quán tính lớn. Dừng tự do khiến motor trôi theo quán tính, vì vậy không phù hợp với cơ cấu cần dừng đúng vị trí hoặc dừng trong thời gian xác định.

Nhóm F5 – Chức năng vận hành bổ sung

Nhóm F5 bổ sung những thiết lập như:

F5-00 đến F5-02: Tần số và thời gian tăng – giảm tốc khi chạy JOG.
F5-10: Cách xử lý khi tần số đặt thấp hơn giới hạn dưới.
F5-14: Bảo vệ khởi động lại sau khi cấp điện.
F5-15 và F5-16: Ngưỡng phát hiện tần số FDT và độ trễ.
F5-38: Chế độ hoạt động của quạt làm mát.

Trong đó, F5-14 cần được xem xét kỹ để hạn chế nguy cơ máy tự chạy lại ngoài dự kiến sau khi nguồn điện được phục hồi.

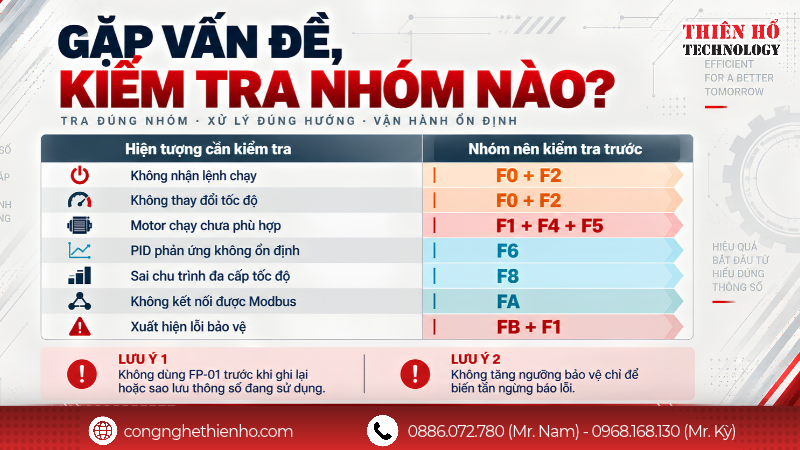

Gặp vấn đề thì cần kiểm tra nhóm nào?

2.3. Nhóm chức năng nâng cao: F6, F8, FA và FB

Nhóm F6 – Điều khiển PID

Nhóm F6 trong thông số biến tần ARINCO AV68 được sử dụng khi thiết bị cần tự động điều chỉnh tốc độ theo tín hiệu phản hồi từ cảm biến.

Các thông số tiêu biểu gồm nguồn đặt PID, nguồn phản hồi, hệ số Kp, thời gian tích phân Ti, thời gian vi phân Td và chức năng ngủ – đánh thức.

Khi hiệu chỉnh PID, cần thay đổi từng bước và theo dõi phản ứng thực tế. Điều chỉnh quá nhạy có thể khiến tần số dao động; điều chỉnh quá chậm khiến hệ thống mất nhiều thời gian để đạt giá trị yêu cầu.

Nhóm F8 – Đa cấp tốc độ và PLC đơn giản

Nhóm F8 cho phép cài đặt tối đa tám cấp tần số và thời gian vận hành tương ứng. Người dùng có thể thiết lập chu trình chạy một lần rồi dừng, giữ tốc độ ở bước cuối hoặc lặp lại liên tục.

Chức năng này phù hợp với những máy có chu trình đơn giản. Đối với hệ thống có nhiều điều kiện liên động hoặc yêu cầu an toàn cao, cần sử dụng PLC và mạch an toàn phù hợp.

Nhóm FA – Truyền thông Modbus

Trong hệ thống thông số biến tần ARINCO AV68, nhóm FA dùng để thiết lập kết nối với PLC, HMI hoặc hệ thống giám sát:

FA-00: Tốc độ truyền.
FA-01: Chế độ kiểm tra chẵn lẻ.
FA-02: Địa chỉ truyền thông.
FA-03: Thời gian trễ phản hồi.

Các thiết bị trên cùng mạng phải thống nhất tốc độ truyền và định dạng dữ liệu. Mỗi biến tần phải có địa chỉ riêng để tránh xung đột.

Nhóm FB – Bảo vệ motor và biến tần

Nhóm FB gồm các chức năng bảo vệ quá tải, chạm đất, mất pha đầu vào và mất pha đầu ra.

Không nên tăng hệ số quá tải chỉ để biến tần ngừng báo lỗi. Khi lỗi xuất hiện, cần kiểm tra dòng motor, tải cơ khí, điện áp nguồn, thời gian tăng tốc và thông số motor trước khi thay đổi ngưỡng bảo vệ.

Khi cài thông số biến tần ARINCO AV68, trình tự hợp lý là: khai báo motor và phương thức vận hành → cấu hình đầu vào, đầu ra → thiết lập khởi động, dừng → bổ sung PID, đa cấp tốc độ hoặc truyền thông → hoàn thiện bảo vệ. Sau mỗi bước, nên chạy thử ở tốc độ thấp và kiểm tra chiều quay, nút dừng, liên động cũng như tín hiệu phản hồi trước khi đưa máy vào vận hành chính thức.
