Giải pháp PLC HMI cho dây chuyền đóng gói: Tăng độ chính xác, giảm lỗi và tối ưu vận hành

Mục lục

Tìm hiểu giải pháp PLC HMI cho dây chuyền đóng gói giúp đồng bộ cấp liệu, định lượng, kéo màng, hàn cắt, băng tải và phân loại, từ đó giảm lỗi, tăng độ chính xác và nâng cao hiệu quả vận hành.

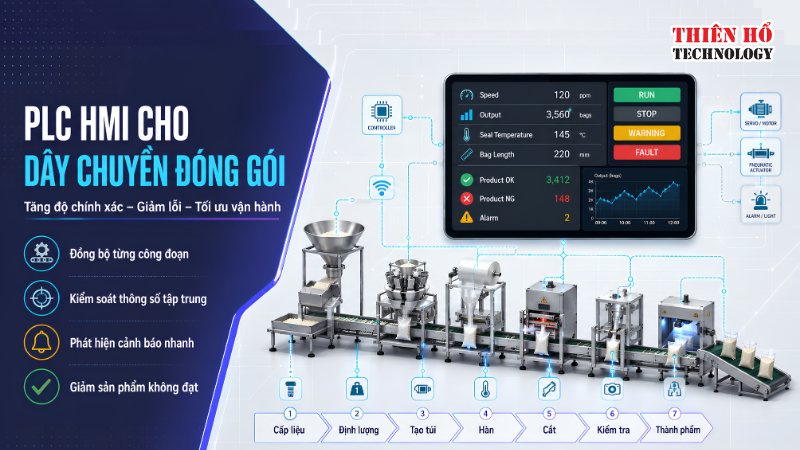

PLC HMI cho dây chuyền đóng gói: Tăng độ chính xác, giảm lỗi và tối ưu vận hành

PLC HMI cho dây chuyền đóng gói giúp doanh nghiệp kiểm soát đồng bộ các công đoạn cấp liệu, định lượng, tạo túi, hàn miệng, cắt bao bì, in ngày sản xuất, kiểm tra sản phẩm và vận chuyển thành phẩm.. Thay vì mỗi thiết bị hoạt động riêng lẻ, PLC và HMI kết nối toàn bộ dây chuyền thành một hệ thống thống nhất, cho phép người vận hành theo dõi trạng thái, điều chỉnh thông số và xử lý cảnh báo trên cùng một giao diện.

Trong ngành thực phẩm, đồ uống, dược phẩm, hóa chất, thức ăn chăn nuôi và hàng tiêu dùng, dây chuyền đóng gói thường phải đáp ứng đồng thời nhiều yêu cầu: tốc độ cao, định lượng chính xác, bao bì đồng đều và hạn chế tối đa sản phẩm lỗi. Chỉ một sai lệch nhỏ ở cảm biến, tốc độ băng tải hoặc nhiệt độ hàn cũng có thể ảnh hưởng đến chất lượng thành phẩm và làm gián đoạn cả dây chuyền.

Vì vậy, hiệu quả của hệ thống không chỉ phụ thuộc vào từng máy đóng gói riêng lẻ mà còn nằm ở khả năng phối hợp giữa cảm biến, PLC, HMI, biến tần, servo và các cơ cấu chấp hành. Một phương án PLC HMI cho dây chuyền đóng gói phù hợp cần được xây dựng dựa trên tốc độ sản xuất, loại bao bì, số lượng tín hiệu, yêu cầu định vị và khả năng mở rộng của từng dây chuyền. PLC HMI cho dây chuyền đóng gói

PLC HMI cho dây chuyền đóng gói: Tăng độ chính xác, giảm lỗi và tối ưu vận hành

PLC và HMI đóng vai trò gì trong dây chuyền đóng gói?

Trong giải pháp PLC HMI cho dây chuyền đóng gói, PLC đảm nhiệm xử lý logic và điều khiển, còn HMI giúp người vận hành quan sát và tương tác với hệ thống.

Hai thiết bị không hoạt động riêng lẻ mà kết nối với cảm biến, biến tần, servo, motor, bộ điều khiển nhiệt và các cơ cấu khí nén để tạo thành một hệ thống hoàn chỉnh.

1. PLC điều khiển trình tự đóng gói

PLC tiếp nhận tín hiệu từ các thiết bị hiện trường, xử lý theo chương trình được lập sẵn và gửi lệnh đến cơ cấu chấp hành. PLC HMI cho dây chuyền đóng gói

Các tín hiệu đầu vào thường gồm:

Cảm biến nhận biết sản phẩm.
Cảm biến vị trí màng hoặc điểm màu.
Cảm biến hành trình.
Tín hiệu nhiệt độ.
Trạng thái biến tần và servo.
Tín hiệu báo hết nguyên liệu hoặc hết bao bì.
Nút nhấn và công tắc an toàn.

Dựa trên các tín hiệu này, PLC sẽ điều khiển băng tải, motor kéo màng, dao cắt, cơ cấu hàn, van khí nén và thiết bị cấp liệu theo đúng trình tự.

Ví dụ, khi cảm biến phát hiện sản phẩm đến đúng vị trí, PLC có thể kích hoạt cơ cấu đẩy hoặc đóng gói. Nếu chưa có sản phẩm, hệ thống sẽ không thực hiện thao tác hàn và cắt, qua đó hạn chế việc tạo ra bao bì rỗng.

Nhờ xử lý tín hiệu theo cùng một chương trình, PLC HMI cho dây chuyền đóng gói giúp các cơ cấu cấp liệu, kéo màng, hàn và cắt hoạt động đúng trình tự, hạn chế sản phẩm lỗi do sai lệch thời điểm.Dao cắt chỉ hoạt động khi sản phẩm và bao bì đã ở đúng vị trí. Cơ cấu hàn chỉ được phép chạy khi nhiệt độ đạt ngưỡng. Khi cửa an toàn mở hoặc nút dừng khẩn cấp được kích hoạt, hệ thống phải chuyển về trạng thái an toàn. PLC HMI cho dây chuyền đóng gói

2. HMI giúp theo dõi và điều chỉnh dây chuyền

HMI hiển thị trạng thái hoạt động của toàn bộ dây chuyền dưới dạng sơ đồ trực quan. Người vận hành có thể quan sát từng khu vực, kiểm tra thông số và nhận biết nhanh thiết bị đang gặp sự cố.

Các thông tin thường được hiển thị trên HMI gồm:

Tốc độ dây chuyền.
Số lượng sản phẩm đã đóng gói.
Nhiệt độ hàn.
Chiều dài túi hoặc bao bì.
Tần số hoạt động của biến tần.
Trạng thái servo.
Thời gian chu kỳ.
Số sản phẩm đạt và sản phẩm lỗi.
Danh sách cảnh báo.

Ngoài chức năng giám sát, HMI còn cho phép người dùng cài đặt các thông số được phân quyền. Những giá trị quan trọng có thể được bảo vệ bằng mật khẩu để tránh thay đổi ngoài ý muốn. Giao diện của PLC HMI cho dây chuyền đóng gói cần được thiết kế trực quan, giúp người vận hành nhanh chóng nhận biết tốc độ, sản lượng, nhiệt độ, trạng thái thiết bị và các cảnh báo quan trọng.

3. Biến tần và servo hỗ trợ điều khiển chuyển động

PLC và HMI là trung tâm điều khiển, nhưng độ chính xác của dây chuyền còn phụ thuộc vào các thiết bị truyền động.

Biến tần thường được sử dụng để điều chỉnh tốc độ băng tải, motor cấp liệu, quạt hoặc bơm. Việc điều chỉnh tốc độ giúp các công đoạn phối hợp linh hoạt hơn và hạn chế sốc cơ khí khi khởi động.

Servo phù hợp với các vị trí yêu cầu cao về tốc độ, vị trí và độ lặp lại, chẳng hạn bộ kéo màng, dao cắt, cơ cấu chia sản phẩm hoặc bàn xoay định vị.

Tùy yêu cầu của dây chuyền, PLC có thể gửi lệnh điều khiển đến biến tần và servo thông qua tín hiệu xung, analog hoặc truyền thông công nghiệp. Khi được kết nối đồng bộ, PLC HMI cho dây chuyền đóng gói giúp biến tần và servo phối hợp chính xác với cảm biến, băng tải và các cơ cấu chấp hành khác.

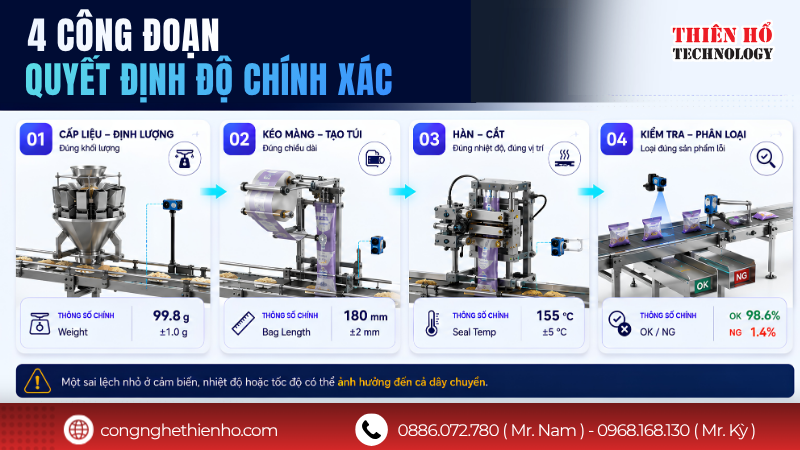

Những khu vực nên ưu tiên PLC HMI cho dây chuyền đóng gói

Không phải mọi thiết bị trong dây chuyền đều cần được tự động hóa với mức độ giống nhau. Doanh nghiệp nên ưu tiên những công đoạn ảnh hưởng trực tiếp đến tốc độ, độ chính xác và chất lượng đóng gói.

1. Hệ thống cấp liệu và định lượng

Cấp liệu là công đoạn đầu tiên nhưng có ảnh hưởng lớn đến toàn bộ chu kỳ đóng gói. Nếu nguyên liệu được cấp không đều, khối lượng sản phẩm trong mỗi gói có thể sai lệch hoặc dây chuyền phải dừng do thiếu liệu.

PLC có thể điều khiển motor, băng tải, vít tải, phễu rung hoặc bơm cấp liệu theo tín hiệu từ cảm biến. Với hệ thống định lượng, PLC phối hợp với loadcell hoặc bộ điều khiển cân để kiểm soát lượng sản phẩm trong từng gói.

Trong công đoạn này, PLC HMI cho dây chuyền đóng gói hỗ trợ kiểm soát lượng nguyên liệu cấp vào, theo dõi giá trị định lượng và cảnh báo khi khối lượng vượt khỏi giới hạn cài đặt.

2. Bộ kéo màng và tạo túi

Trong máy đóng gói sử dụng màng cuộn, bộ kéo màng cần đảm bảo chiều dài túi ổn định và điểm cắt đúng vị trí.

PLC có thể nhận tín hiệu từ cảm biến điểm màu để xác định vị trí in trên bao bì. Sau đó, servo hoặc motor kéo màng được điều khiển đến đúng chiều dài trước khi thực hiện hàn và cắt.

Nếu cảm biến không nhận được điểm màu hoặc màng bị lệch, hệ thống có thể dừng và hiển thị cảnh báo trên HMI để tránh tạo ra nhiều sản phẩm lỗi liên tiếp. Đối với máy sử dụng màng cuộn, PLC HMI cho dây chuyền đóng gói giúp kiểm soát chiều dài túi, tín hiệu điểm màu và vị trí cắt theo từng loại sản phẩm

3. Cơ cấu hàn và cắt

Nhiệt độ, thời gian ép và vị trí dao cắt đều ảnh hưởng trực tiếp đến chất lượng bao bì.

Nếu nhiệt độ quá thấp, đường hàn có thể không kín. Nếu nhiệt độ quá cao hoặc thời gian ép quá lâu, bao bì có thể bị cháy, nhăn hoặc biến dạng.

PLC phối hợp với bộ điều khiển nhiệt để kiểm tra điều kiện trước khi cho phép máy hoạt động. Các giá trị nhiệt độ và thời gian hàn được hiển thị, cài đặt trên HMI theo từng loại bao bì.

Đối với dao cắt servo, PLC có thể kiểm soát thời điểm và vị trí cắt chính xác theo chu kỳ đóng gói.

4. Băng tải và hệ thống phân loại

Sau khi đóng gói, sản phẩm thường được chuyển qua băng tải để kiểm tra, in mã, cân kiểm tra hoặc đóng thùng.

PLC giúp đồng bộ tốc độ băng tải với máy đóng gói. Nếu khu vực phía sau bị đầy hoặc thiết bị kiểm tra chưa sẵn sàng, PLC có thể giảm tốc hoặc tạm dừng công đoạn phía trước để tránh dồn sản phẩm.

Việc ứng dụng PLC HMI cho dây chuyền đóng gói tại khu vực băng tải giúp hạn chế dồn sản phẩm, đồng bộ tốc độ và điều khiển cơ cấu loại bỏ sản phẩm không đạt.

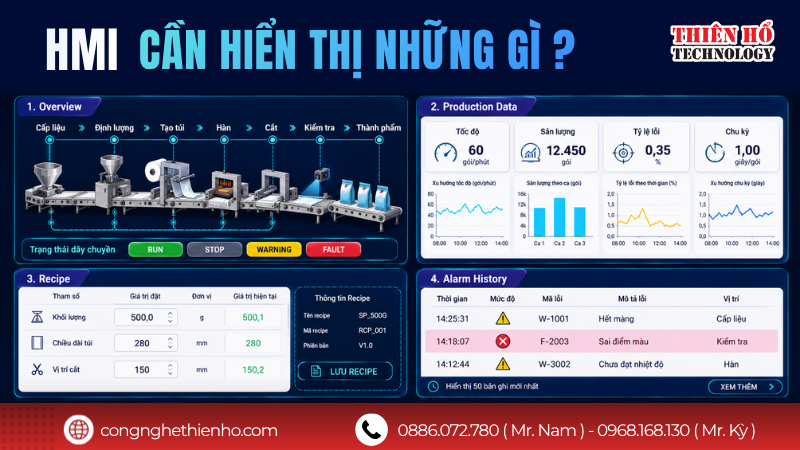

Các chức năng quan trọng của HMI trên dây chuyền đóng gói

Một giao diện HMI hiệu quả không cần chứa quá nhiều thông tin. Điều quan trọng là người vận hành có thể nhanh chóng biết dây chuyền đang ở trạng thái nào và cần xử lý gì khi phát sinh bất thường.

Màn hình tổng quan

Màn hình chính nên thể hiện toàn bộ các công đoạn từ cấp liệu đến đầu ra. Trạng thái chạy, dừng và lỗi cần được hiển thị thống nhất để người dùng dễ nhận biết.

Các thông số quan trọng như tốc độ, sản lượng, nhiệt độ và công thức đang sử dụng nên được đặt tại vị trí dễ quan sát.

Quản lý công thức sản phẩm

Dây chuyền đóng gói thường phải xử lý nhiều kích thước sản phẩm và loại bao bì khác nhau. Chức năng lưu công thức giúp giảm thời gian cài đặt khi đổi sản phẩm.

Mỗi công thức có thể bao gồm:

Tốc độ băng tải.
Chiều dài túi.
Nhiệt độ hàn.
Thời gian hàn.
Vị trí cắt.
Khối lượng định lượng.
Thời gian cấp liệu.

Chức năng lưu công thức trên PLC HMI cho dây chuyền đóng gói giúp rút ngắn thời gian chuyển đổi sản phẩm và giảm sai sót khi cài đặt lại thông số. Người vận hành chỉ cần lựa chọn đúng công thức thay vì nhập lại từng thông số.

Cảnh báo và hướng dẫn xử lý

Hệ thống cảnh báo của PLC HMI cho dây chuyền đóng gói cần thể hiện rõ tên thiết bị, nội dung lỗi và điều kiện cần kiểm tra thay vì chỉ hiển thị thông báo chung. HMI cần hiển thị cảnh báo cụ thể thay vì chỉ báo “máy lỗi”. Nội dung nên chỉ rõ thiết bị, nguyên nhân dự kiến và điều kiện cần kiểm tra.

Ví dụ:

Chưa đạt nhiệt độ hàn.
Mất tín hiệu cảm biến điểm màu.
Hết màng đóng gói.
Biến tần băng tải báo lỗi.
Servo kéo màng chưa sẵn sàng.
Cửa an toàn đang mở.

Lịch sử cảnh báo giúp bộ phận kỹ thuật xác định những lỗi xuất hiện thường xuyên và xây dựng kế hoạch kiểm tra phù hợp.

Thiên Hổ cung cấp giải pháp PLC HMI cho dây chuyền đóng gói

Thiên Hổ hướng đến vai trò là đơn vị tư vấn và triển khai giải pháp tự động hóa, không chỉ cung cấp PLC hoặc HMI riêng lẻ.

Quy trình hỗ trợ có thể bao gồm:

Khảo sát hiện trạng dây chuyền.
Phân tích yêu cầu đóng gói.
Thống kê tín hiệu và thiết bị.
Tư vấn lựa chọn PLC, HMI, biến tần và servo.
Thiết kế phương án điều khiển.
Lập trình PLC và xây dựng giao diện HMI.
Kết nối cảm biến, motor và cơ cấu chấp hành.
Cấu hình, chạy thử và hiệu chỉnh.
Hướng dẫn vận hành và hỗ trợ sau bàn giao.

Bên cạnh PLC và HMI, Thiên Hổ còn cung cấp biến tần ARINCO, servo GIMO, motor, hộp giảm tốc, khởi động mềm GIMO. Việc cung cấp đồng bộ giúp doanh nghiệp thuận tiện hơn trong quá trình kết nối, chạy thử và xử lý kỹ thuật.

Một giải pháp PLC HMI cho dây chuyền đóng gói phù hợp sẽ giúp các công đoạn hoạt động đồng bộ hơn, thông số được kiểm soát rõ ràng và người vận hành phản ứng nhanh hơn khi phát sinh bất thường. Đây cũng là nền tảng để doanh nghiệp nâng cao năng suất, chuẩn hóa chất lượng và từng bước xây dựng dây chuyền sản xuất tự động.

FAQ - Câu hỏi thường gặp

1. Có thể nâng cấp PLC HMI cho dây chuyền đóng gói đang hoạt động không? Có. Tuy nhiên, cần khảo sát hệ thống điện, cảm biến, thiết bị truyền động và chương trình hiện tại để xác định phương án tích hợp phù hợp, hạn chế ảnh hưởng đến sản xuất.

2. PLC có thể điều khiển đồng thời biến tần và servo không? Có. PLC có thể điều khiển nhiều loại thiết bị truyền động nếu được lựa chọn đúng cấu hình và phương thức kết nối.

3. HMI có lưu được nhiều công thức đóng gói không? Có. Số lượng công thức phụ thuộc vào dòng HMI, dung lượng bộ nhớ và cách thiết kế chương trình.

4. Khi HMI mất kết nối, dây chuyền có tiếp tục chạy không?Trong hệ thống được thiết kế đúng, các logic điều khiển cốt lõi nằm trong PLC. Việc mất kết nối HMI không nhất thiết làm dừng dây chuyền, nhưng người vận hành sẽ không thể theo dõi hoặc thay đổi thông số trên màn hình.

5. Có cần dùng servo cho mọi dây chuyền đóng gói không? Không. Servo phù hợp với các vị trí cần điều khiển chính xác về tốc độ và vị trí. Những cơ cấu đơn giản có thể sử dụng motor kết hợp biến tần để tối ưu chi phí.
