PLC HMI cho hệ thống xử lý nước giúp doanh nghiệp kết nối dữ liệu từ cảm biến, điều khiển thiết bị theo đúng quy trình và theo dõi toàn bộ hệ thống trên một giao diện tập trung. Thay vì phải kiểm tra từng bơm, từng van hoặc từng bể xử lý, người vận hành có thể quan sát trạng thái thiết bị, thông số công nghệ và cảnh báo sự cố ngay trên màn hình HMI.
Trong các trạm xử lý nước sạch, nước thải sinh hoạt hoặc nước thải công nghiệp, nhiều thiết bị phải phối hợp liên tục với nhau. Bơm cần hoạt động theo mực nước, máy thổi khí cần đáp ứng nhu cầu của bể sinh học, bơm định lượng phải châm hóa chất theo lưu lượng hoặc chất lượng nước, trong khi các van cần đóng mở đúng trình tự.
Nếu hệ thống phụ thuộc quá nhiều vào thao tác thủ công, khả năng vận hành sai trình tự, phát hiện sự cố chậm hoặc điều chỉnh thiếu chính xác sẽ tăng lên. PLC và HMI được triển khai để chuẩn hóa quá trình điều khiển, hỗ trợ người vận hành theo dõi hệ thống rõ ràng hơn và tạo nền tảng cho việc lưu trữ, phân tích dữ liệu trong tương lai.
Tuy nhiên, hiệu quả của một dự án không nằm ở việc lựa chọn PLC có cấu hình lớn nhất hay HMI có màn hình hiện đại nhất. Một phương án PLC HMI cho hệ thống xử lý nước phù hợp cần được xây dựng dựa trên quy trình công nghệ, số lượng tín hiệu, điều kiện liên động và nhu cầu mở rộng của từng công trình.
Một hệ thống xử lý nước thường bao gồm nhiều công đoạn nối tiếp nhau, từ thu gom, điều hòa, xử lý hóa lý, xử lý sinh học đến lọc và kiểm soát nước đầu ra. Tại mỗi công đoạn, bơm, van, máy khuấy, máy thổi khí và cảm biến phải hoạt động theo những điều kiện cụ thể.
Khi quy mô hệ thống còn nhỏ, người vận hành có thể sử dụng nút nhấn, công tắc phao, relay và đèn báo để điều khiển thiết bị. Tuy nhiên, khi số lượng bơm và bể xử lý tăng lên, phương pháp này bắt đầu bộc lộ nhiều hạn chế.
1. Khó theo dõi nhiều thiết bị cùng lúc
Trong một trạm xử lý nước, người vận hành có thể phải kiểm tra đồng thời trạng thái của nhiều bơm, máy khuấy, máy thổi khí và van điện. Nếu mỗi thiết bị được điều khiển tại một vị trí khác nhau, việc nắm bắt toàn bộ trạng thái hệ thống sẽ mất nhiều thời gian.
Khi sử dụng HMI, sơ đồ công nghệ có thể được hiển thị trực quan trên một màn hình. Người vận hành nhanh chóng nhận biết thiết bị nào đang chạy, thiết bị nào đang dừng, bể nào có mức nước cao hoặc khu vực nào đang phát sinh cảnh báo. Nhờ giao diện tập trung, PLC HMI cho hệ thống xử lý nước giúp người vận hành theo dõi đồng thời nhiều bơm, van, bể xử lý và thông số công nghệ.
2. Phát hiện sự cố chậm
Bơm chạy khô, motor quá tải, cảm biến mất tín hiệu, bể đầy hoặc thông số chất lượng nước vượt ngưỡng đều là những tình huống có thể ảnh hưởng đến hệ thống.
Nếu chỉ sử dụng đèn báo tại tủ điện, người vận hành có thể biết thiết bị đang lỗi nhưng chưa xác định được đầy đủ nguyên nhân. HMI có thể hiển thị tên thiết bị, nội dung cảnh báo, thời điểm phát sinh và trạng thái xác nhận lỗi. Khi có bất thường, PLC HMI cho hệ thống xử lý nước có thể hiển thị vị trí thiết bị, nội dung cảnh báo và thời điểm phát sinh để hỗ trợ kỹ thuật kiểm tra nhanh hơn.
3. Thiếu dữ liệu phục vụ bảo trì
Khi không có hệ thống giám sát, doanh nghiệp khó biết một bơm đã hoạt động bao nhiêu giờ, thiết bị nào thường xuyên quá tải hoặc cảnh báo nào lặp lại nhiều lần.
Nhờ khả năng ghi nhận dữ liệu vận hành, PLC HMI cho hệ thống xử lý nước giúp doanh nghiệp chủ động hơn trong việc lập kế hoạch kiểm tra, bảo trì và thay thế thiết bị. Dữ liệu được thu thập từ PLC HMI cho hệ thống xử lý nước còn giúp doanh nghiệp theo dõi số giờ chạy, số lần khởi động và tần suất xuất hiện cảnh báo của từng thiết bị.
.png)

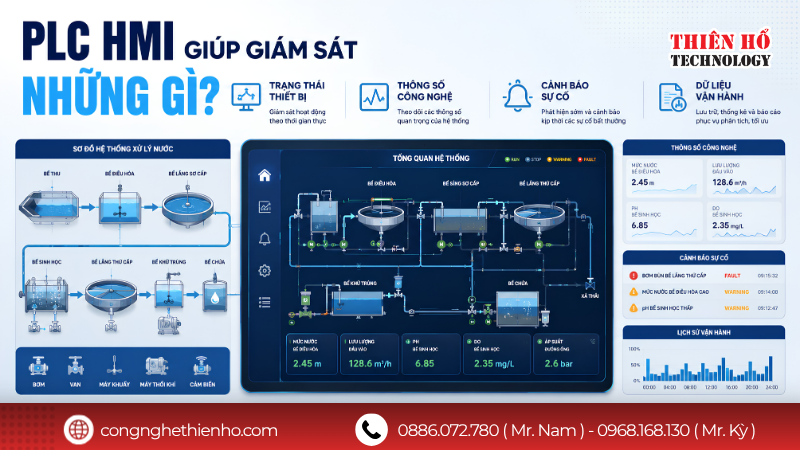

Trong giải pháp PLC HMI cho hệ thống xử lý nước, PLC tiếp nhận tín hiệu từ thiết bị hiện trường, xử lý dữ liệu và gửi lệnh đến các cơ cấu chấp hành.
Tín hiệu đầu vào có thể đến từ:
Dựa trên chương trình được xây dựng, PLC sẽ điều khiển bơm, van, máy khuấy, máy thổi khí hoặc bơm định lượng theo yêu cầu công nghệ.
Ví dụ, khi mực nước trong bể đạt ngưỡng cao, PLC có thể khởi động bơm chuyển nước. Khi mực nước giảm đến giới hạn dừng, PLC tắt bơm để tránh chạy khô. Nếu bơm chính gặp lỗi, hệ thống có thể chuyển sang bơm dự phòng và đồng thời phát cảnh báo.
Nhờ đó, PLC HMI cho hệ thống xử lý nước không chỉ thực hiện lệnh chạy và dừng mà còn kiểm soát các điều kiện liên động, bảo vệ và chuyển đổi thiết bị dự phòng. Một bơm chỉ được phép hoạt động khi van đã mở, bể có đủ nước và thiết bị bảo vệ không báo lỗi. Nhờ đó, nguy cơ vận hành sai trình tự được hạn chế.
.png)

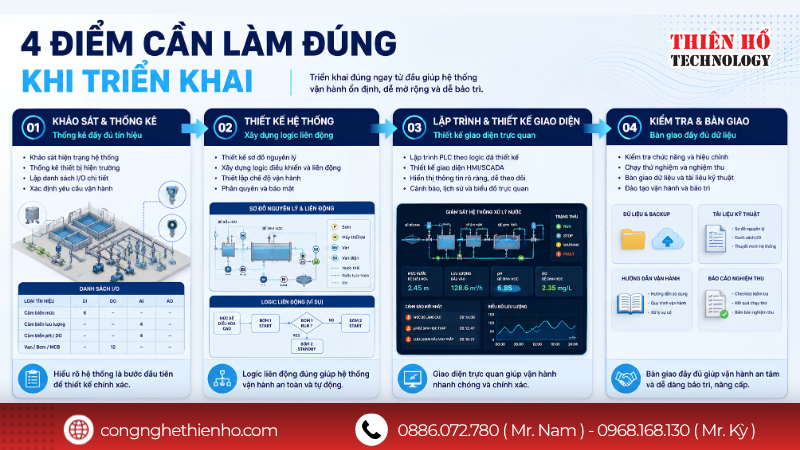

Trong thực tế, một số hệ thống sử dụng PLC và HMI đầy đủ nhưng hiệu quả vận hành vẫn chưa đạt như kỳ vọng. Nguyên nhân thường không nằm ở chất lượng thiết bị mà xuất phát từ việc khảo sát, thiết kế hoặc lập trình chưa phù hợp với quy trình.
1. Chọn PLC trước khi thống kê tín hiệu
Một sai lầm phổ biến là lựa chọn model PLC trước, sau đó mới kiểm tra số lượng thiết bị và tín hiệu cần kết nối.
Cách làm này có thể dẫn đến thiếu I/O, thiếu module analog hoặc không đủ cổng truyền thông. Khi triển khai, doanh nghiệp phải bổ sung thiết bị trung gian, thay đổi cấu hình hoặc phát sinh chi phí ngoài kế hoạch.
Theo kinh nghiệm của Thiên Hổ, danh sách tín hiệu cần được lập trước khi chốt thiết bị. Mỗi bơm, van, cảm biến và thiết bị đo cần được xác định rõ tín hiệu điều khiển, tín hiệu phản hồi và trạng thái lỗi. Việc thống kê đầy đủ tín hiệu ngay từ đầu giúp cấu hình PLC HMI cho hệ thống xử lý nước đáp ứng đúng nhu cầu hiện tại và vẫn còn khả năng mở rộng trong tương lai.
2. Không dự phòng khi cảm biến bị lỗi
Cảm biến có thể mất tín hiệu, đứt dây hoặc cung cấp giá trị bất thường. Nếu PLC mặc định mọi tín hiệu đều chính xác, hệ thống có thể đưa ra lệnh điều khiển không phù hợp.
Chương trình cần có khả năng nhận biết tín hiệu vượt phạm vi, mất kết nối hoặc thay đổi bất thường. Tùy mức độ quan trọng, hệ thống có thể phát cảnh báo, dừng thiết bị hoặc chuyển sang trạng thái vận hành an toàn.
Vì vậy, chương trình PLC HMI cho hệ thống xử lý nước cần có cơ chế phát hiện tín hiệu bất thường và đưa hệ thống về trạng thái vận hành an toàn.
3. Thiết kế HMI quá phức tạp
Đưa quá nhiều thông số, nút điều khiển và màu sắc lên một màn hình có thể khiến người vận hành khó xác định thông tin quan trọng.
Giao diện của PLC HMI cho hệ thống xử lý nước nên được thiết kế theo từng khu vực công nghệ, giúp người vận hành nhanh chóng tìm thấy thông tin cần thiết khi có cảnh báo. Màn hình tổng quan chỉ hiển thị trạng thái chính của toàn hệ thống. Khi cần kiểm tra chi tiết, người dùng có thể mở màn hình của từng bể, từng cụm bơm hoặc từng thiết bị.
Cảnh báo cần được phân loại rõ ràng. Những lỗi khiến thiết bị phải dừng cần được ưu tiên hơn các thông báo nhắc nhở hoặc cảnh báo mức thấp.
4. Không tính đến khả năng vận hành sau bàn giao
Hệ thống có thể hoạt động tốt trong thời gian chạy thử nhưng trở nên khó bảo trì nếu doanh nghiệp không được cung cấp tài liệu và bản sao lưu.
Theo kinh nghiệm triển khai của Thiên Hổ, việc bàn giao không nên chỉ dừng lại ở thao tác khởi động và dừng máy. Người vận hành cần hiểu các chế độ hoạt động, điều kiện liên động, ý nghĩa cảnh báo và phạm vi thông số được phép thay đổi.
Bộ phận kỹ thuật cũng cần có chương trình sao lưu, sơ đồ kết nối và danh sách tín hiệu để chủ động kiểm tra khi phát sinh sự cố.
PLC HMI cho hệ thống xử lý nước giữ vai trò quan trọng trong việc kết nối thiết bị, điều khiển quy trình và giám sát toàn bộ hệ thống trên một giao diện tập trung. Tuy nhiên, hiệu quả của dự án phụ thuộc nhiều hơn vào chất lượng khảo sát, logic liên động, cách thiết kế giao diện và khả năng hỗ trợ sau bàn giao.
Doanh nghiệp không nên lựa chọn PLC HMI chỉ dựa trên giá, thương hiệu hoặc cấu hình. Thay vào đó, cần bắt đầu từ quy trình thực tế, số lượng tín hiệu, thiết bị cần kết nối và kế hoạch mở rộng trong tương lai.
Thiên Hổ sẵn sàng đồng hành cùng doanh nghiệp trong quá trình khảo sát, lựa chọn thiết bị, lập trình, chạy thử và triển khai PLC HMI cho hệ thống xử lý nước phù hợp với quy mô và yêu cầu vận hành của từng công trình.
