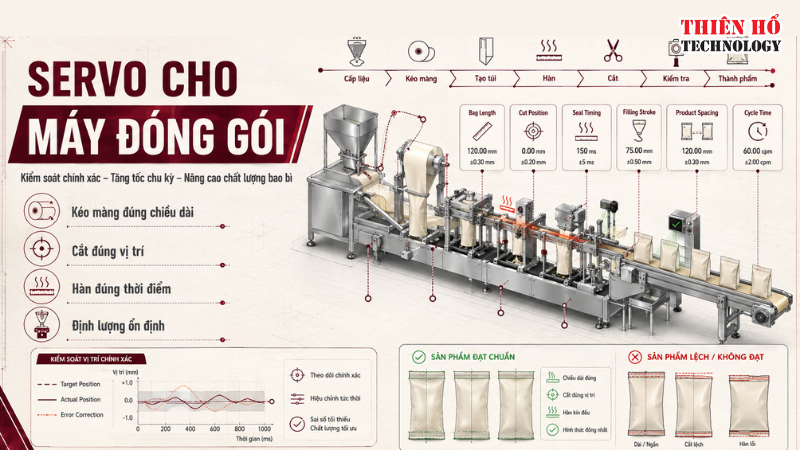

Servo cho máy đóng gói: Kiểm soát chính xác, nâng cao tốc độ và chất lượng sản phẩm

Mục lục

Tìm hiểu giải pháp servo cho máy đóng gói giúp kiểm soát chính xác trục kéo màng, dao cắt, cơ cấu hàn, cấp liệu và băng tải định vị, từ đó giảm sai lệch, tăng tốc độ chu kỳ và nâng cao chất lượng sản phẩm.

Servo cho máy đóng gói: Kiểm soát chính xác, nâng cao tốc độ và chất lượng sản phẩm

Servo cho máy đóng gói giúp kiểm soát chính xác chiều dài bao bì, vị trí dao cắt, thời điểm hàn, lượng cấp liệu và chuyển động của băng tải định vị trong từng chu kỳ.

Vì sao servo cho máy đóng gói ngày càng được sử dụng phổ biến?

Máy đóng gói hiện đại không chỉ cần vận hành nhanh mà còn phải kiểm soát chính xác chiều dài bao bì, vị trí cắt, điểm hàn và thời gian cấp sản phẩm. Chỉ một sai lệch nhỏ tại một cơ cấu cũng có thể khiến bao bì bị lệch, đường cắt không đúng vị trí hoặc sản phẩm không đồng đều giữa các chu kỳ.

Với những máy đóng gói đơn giản, motor thông thường kết hợp biến tần có thể đáp ứng yêu cầu kéo màng hoặc điều chỉnh tốc độ. Tuy nhiên, khi dây chuyền yêu cầu tốc độ cao, thay đổi kích thước bao bì thường xuyên hoặc cần đồng bộ nhiều cơ cấu, giải pháp này có thể khó đảm bảo đồng thời độ chính xác và khả năng lặp lại.

Đây là lý do giải pháp servo cho máy đóng gói ngày càng được ứng dụng rộng rãi. Servo sử dụng encoder để liên tục phản hồi vị trí và tốc độ thực tế của motor về servo drive. Khi phát hiện sai lệch so với giá trị đặt, hệ thống sẽ tự điều chỉnh để cơ cấu tiếp tục chuyển động theo yêu cầu.

Tuy nhiên, không phải mọi cơ cấu trên máy đóng gói đều cần sử dụng servo. servo cho máy đóng gói chỉ nên được ưu tiên tại những cơ cấu ảnh hưởng trực tiếp đến độ chính xác, chất lượng thành phẩm và tốc độ chu kỳ.Những vị trí chỉ cần quay liên tục hoặc điều chỉnh tốc độ đơn giản vẫn có thể sử dụng motor kết hợp biến tần để tối ưu chi phí.

Servo nên được ưu tiên tại các trục ảnh hưởng trực tiếp đến chiều dài bao bì, vị trí sản phẩm, điểm cắt, chất lượng đường hàn và thời gian chu kỳ. Đây là những vị trí mà sai lệch chuyển động có thể ảnh hưởng ngay đến chất lượng thành phẩm và hiệu quả vận hành của toàn bộ máy.

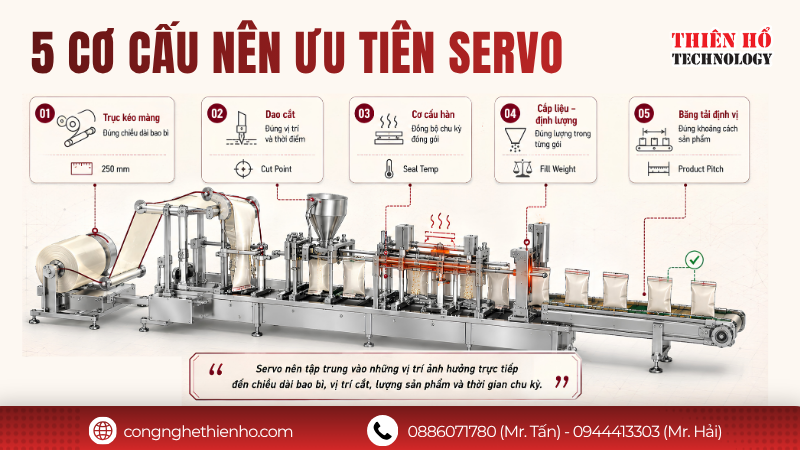

Servo cho máy đóng gói được ứng dụng tại những cơ cấu nào?

Trong máy đóng gói, servo thường không được lắp cho toàn bộ hệ thống mà chỉ ưu tiên tại những cơ cấu cần kiểm soát chính xác vị trí, tốc độ hoặc thời điểm hoạt động. Việc lựa chọn đúng vị trí giúp máy đạt hiệu quả cao mà vẫn tối ưu chi phí đầu tư.

Cơ cấu sử dụng servo	Nhiệm vụ điều khiển	Lợi ích mang lại
Trục kéo màng	Kéo màng theo chiều dài đã cài đặt	Giữ kích thước bao bì ổn định, hạn chế kéo thiếu hoặc kéo dư
Dao cắt	Điều khiển vị trí và thời điểm cắt	Cắt đúng điểm, giảm lệch hình in và hạn chế lỗi mép bao
Cơ cấu hàn	Đóng mở hoặc di chuyển bộ phận hàn theo chu kỳ	Đồng bộ thời gian hàn, nâng cao chất lượng đường ép
Bộ cấp nhãn	Cấp nhãn theo từng sản phẩm	Dán nhãn đúng vị trí và đúng thời điểm
Cơ cấu cấp liệu	Định lượng hoặc đưa sản phẩm vào bao bì	Hạn chế cấp thiếu, cấp dư hoặc sai chu kỳ
Băng tải định vị	Di chuyển sản phẩm đến vị trí đóng gói	Giữ khoảng cách sản phẩm đồng đều và đồng bộ với máy
Trục vít định lượng	Kiểm soát số vòng quay và lượng nguyên liệu	Phù hợp với bột, hạt hoặc sản phẩm cần định lượng chính xác

1. Servo cho trục kéo màng

Trục kéo màng là một trong những vị trí phổ biến nhất sử dụng servo. Motor cần kéo đúng chiều dài bao bì trong mỗi chu kỳ, sau đó dừng nhanh để dao cắt hoặc bộ phận hàn hoạt động. Đối với trục kéo màng, servo cho máy đóng gói giúp kiểm soát hành trình theo chiều dài cài đặt và dừng nhanh trước khi thực hiện hàn hoặc cắt.

Khi thay đổi kích thước túi, người vận hành có thể nhập chiều dài mới trên HMI. PLC sẽ gửi lệnh để servo thay đổi hành trình kéo mà không cần điều chỉnh nhiều chi tiết cơ khí.

Với màng có hình in, servo có thể phối hợp với cảm biến điểm màu để hiệu chỉnh sai lệch sau mỗi chu kỳ. Nhờ đó, hình ảnh, logo và đường cắt được giữ đúng vị trí.

2. Servo cho dao cắt và cơ cấu hàn

Dao cắt cần hoạt động đúng thời điểm khi màng đã được kéo đủ chiều dài. Nếu dao cắt sớm hoặc muộn, bao bì có thể bị sai kích thước hoặc cắt vào phần hình in. Khi được tính toán và hiệu chỉnh đúng, servo cho máy đóng gói giúp dao cắt và cơ cấu hàn phối hợp chính xác với tốc độ dịch chuyển của bao bì.

Servo giúp kiểm soát chính xác vị trí dao, tốc độ di chuyển và thời gian dừng. Với máy đóng gói tốc độ cao, servo còn có thể thực hiện chuyển động cắt bay, trong đó dao di chuyển đồng bộ với vật liệu trong quá trình cắt.

Tương tự, cơ cấu hàn cũng cần phối hợp chặt chẽ với trục kéo màng. Servo giúp bộ phận hàn tiếp xúc đúng vị trí và duy trì chu kỳ ổn định, hạn chế tình trạng đường hàn lệch, nhăn hoặc không kín.

3. Servo cho cơ cấu cấp liệu và định lượng

Trong các máy đóng gói bột, hạt, chất lỏng hoặc sản phẩm rời, servo có thể điều khiển trục vít, piston, mâm chia hoặc bộ phận cấp liệu. Với trục vít hoặc piston định lượng, servo cho máy đóng gói giúp kiểm soát số vòng quay, hành trình và lượng sản phẩm cấp vào từng bao bì.

Khả năng điều khiển theo vị trí và số vòng quay giúp lượng nguyên liệu trong mỗi gói đồng đều hơn. Khi cần thay đổi khối lượng đóng gói, người vận hành có thể điều chỉnh thông số trên HMI thay vì thay đổi hoàn toàn cơ cấu.

Tuy nhiên, độ chính xác định lượng còn phụ thuộc vào tính chất nguyên liệu, kết cấu cơ khí, cảm biến và phương pháp hiệu chuẩn. Servo chỉ là một phần trong toàn bộ hệ thống.

4. Servo cho băng tải và bộ cấp sản phẩm

Với máy đóng gói sản phẩm rời như bánh, linh kiện hoặc khay hàng, băng tải phải đưa từng sản phẩm đến đúng vị trí và đúng thời điểm. Tại khu vực băng tải, servo cho máy đóng gói giúp duy trì khoảng cách sản phẩm đồng đều và đưa sản phẩm đến đúng vị trí theo từng chu kỳ.

Servo giúp kiểm soát khoảng cách giữa các sản phẩm, đồng bộ băng tải với dao cắt và hạn chế tình trạng hai sản phẩm đi vào cùng một chu kỳ. Khi kết hợp với cảm biến, hệ thống có thể tự điều chỉnh tốc độ cấp liệu theo lượng sản phẩm thực tế.

Nhìn chung, giải pháp servo cho máy đóng gói nên tập trung vào các cơ cấu ảnh hưởng trực tiếp đến chiều dài bao bì, vị trí cắt, lượng sản phẩm và tốc độ chu kỳ. Những tải chỉ cần quay liên tục như quạt làm mát, bơm hoặc băng tải phụ vẫn có thể sử dụng motor kết hợp biến tần để tiết kiệm chi phí.

Servo khác gì với motor kết hợp biến tần trong máy đóng gói?

Servo và biến tần đều có thể điều khiển tốc độ motor, nhưng khả năng đáp ứng trên máy đóng gói không giống nhau. Việc lựa chọn thiết bị cần dựa vào yêu cầu của từng cơ cấu thay vì áp dụng một giải pháp cho toàn bộ máy. So với motor kết hợp biến tần, servo cho máy đóng gói phù hợp hơn với những chuyển động cần dừng đúng điểm, phản ứng nhanh và lặp lại liên tục.

Tiêu chí	Servo	Motor kết hợp biến tần
Điều khiển vị trí	Kiểm soát chính xác vị trí và hành trình	Hạn chế hơn nếu không có encoder và bộ điều khiển bổ sung
Khả năng lặp lại	Cao, phù hợp chu kỳ đóng gói liên tục	Phù hợp với các chuyển động không yêu cầu định vị cao
Tăng tốc và dừng	Phản ứng nhanh, dừng đúng điểm	Thường phù hợp với quá trình tăng giảm tốc thông thường
Đồng bộ nhiều trục	Thuận tiện khi kết hợp PLC hoặc bộ điều khiển chuyển động	Khó đáp ứng các chuyển động đồng bộ phức tạp
Điều khiển mô-men	Có thể kiểm soát mô-men theo yêu cầu	Phụ thuộc vào dòng biến tần và chế độ điều khiển
Thay đổi quy cách	Dễ điều chỉnh chiều dài, vị trí và chu kỳ trên HMI	Thường phù hợp điều chỉnh tốc độ hơn là thay đổi hành trình
Chi phí đầu tư	Cao hơn	Thấp hơn
Vị trí phù hợp	Trục kéo màng, dao cắt, cấp nhãn, định lượng, băng tải định vị	Quạt, bơm, băng tải phụ, trục chạy liên tục

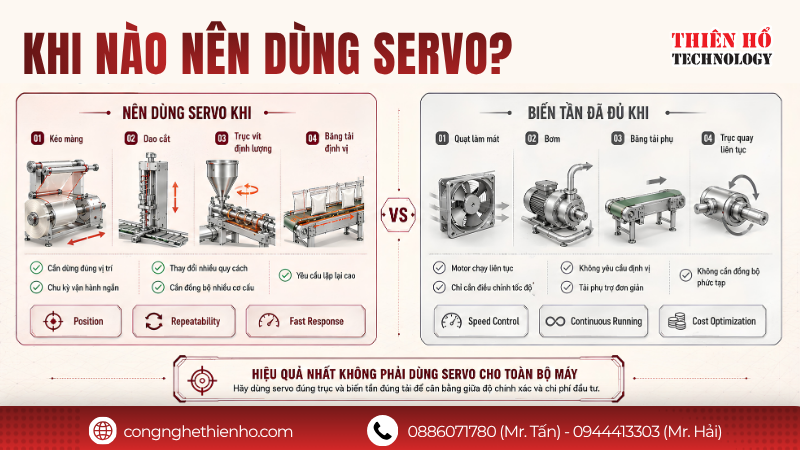

Khi nào máy đóng gói nên sử dụng servo?

Servo nên được ưu tiên tại những cơ cấu cần thực hiện chuyển động theo từng chu kỳ và phải dừng đúng vị trí. Ví dụ, trục kéo màng cần kéo đúng chiều dài túi, dao cắt phải hoạt động đúng điểm hoặc trục vít định lượng phải quay đúng số vòng.

Trong các máy có tốc độ cao, thời gian dành cho mỗi chu kỳ rất ngắn. Servo có khả năng tăng tốc, giảm tốc và phản hồi nhanh, giúp cơ cấu hoàn thành chuyển động trong thời gian yêu cầu mà vẫn duy trì độ chính xác.

Servo cũng phù hợp khi máy cần thay đổi nhiều quy cách sản phẩm. Người vận hành có thể nhập chiều dài bao bì, tốc độ hoặc vị trí mới trên HMI. PLC và servo sẽ tự điều chỉnh chuyển động theo thông số đã cài đặt, hạn chế thời gian căn chỉnh cơ khí.

Có nên sử dụng đồng thời servo và biến tần?

Trong thực tế, phương án hiệu quả nhất thường là kết hợp cả hai thiết bị. Servo đảm nhiệm các trục ảnh hưởng trực tiếp đến chiều dài bao bì, vị trí cắt, định lượng và thời gian chu kỳ. Biến tần điều khiển các motor phụ trợ chạy liên tục.

Cách bố trí này vừa đảm bảo độ chính xác tại các vị trí quan trọng, vừa tránh đầu tư servo cho những cơ cấu không thực sự cần thiết. Do đó, một giải pháp servo cho máy đóng gói hiệu quả không phải là sử dụng servo cho toàn bộ máy, mà là lựa chọn đúng thiết bị cho từng chức năng.

Tiêu chí lựa chọn servo cho máy đóng gói

Lựa chọn servo cho máy đóng gói không nên chỉ dựa vào công suất motor. Mỗi cơ cấu như kéo màng, dao cắt, trục vít định lượng hay băng tải định vị đều có đặc điểm tải, tốc độ và chu kỳ vận hành khác nhau.

Khi lựa chọn servo cho máy đóng gói, doanh nghiệp cần đánh giá đồng thời mô-men tải, tốc độ, quán tính, chu kỳ hoạt động và độ chính xác yêu cầu. Để hệ thống hoạt động ổn định, cần đánh giá đồng thời phần cơ khí, điều khiển và yêu cầu thực tế của máy.

Những tiêu chí cần xác định trước khi chọn servo

Tiêu chí	Nội dung cần kiểm tra	Ảnh hưởng đến lựa chọn
Mô-men tải	Mô-men làm việc, mô-men tăng tốc và mô-men cực đại	Quyết định khả năng kéo tải và tăng giảm tốc
Tốc độ vận hành	Tốc độ motor, tốc độ đầu ra và thời gian hoàn thành chu kỳ	Ảnh hưởng đến năng suất máy
Quán tính tải	Khối lượng và cách bố trí cơ cấu chuyển động	Ảnh hưởng đến khả năng phản ứng và độ ổn định
Độ chính xác yêu cầu	Sai số chiều dài bao bì, vị trí cắt hoặc lượng định lượng	Quyết định yêu cầu về encoder và cơ cấu truyền động
Chu kỳ hoạt động	Số lần tăng tốc, dừng và đảo chiều trong một phút	Ảnh hưởng đến phát nhiệt và khả năng quá tải
Cơ cấu truyền động	Hộp số, dây đai, vít me, bánh răng hoặc khớp nối	Ảnh hưởng đến tốc độ, mô-men và độ rơ
Phương thức điều khiển	Xung, tín hiệu analog hoặc mạng truyền thông	Quyết định khả năng kết nối với PLC
Điều kiện lắp đặt	Nhiệt độ, bụi, độ ẩm và không gian tủ điện	Ảnh hưởng đến độ bền và khả năng làm mát

Giải pháp servo cho máy đóng gói tại Thiên Hổ

Thiên Hổ cung cấp giải pháp servo cho máy đóng gói cần kiểm soát chính xác vị trí, tốc độ, mô-men và chuyển động đồng bộ. Tùy theo yêu cầu, hệ thống có thể bao gồm servo motor, servo drive, PLC, HMI, cảm biến, hộp số, biến tần và tủ điện điều khiển.

Mỗi cơ cấu trên máy có yêu cầu khác nhau. Trục kéo màng cần kiểm soát chiều dài, dao cắt cần dừng đúng vị trí, còn trục vít định lượng phải quay đúng số vòng trong từng chu kỳ. Vì vậy, việc lựa chọn servo cần dựa trên tải, tốc độ, quán tính, thời gian tăng giảm tốc và độ chính xác mong muốn.

Bên cạnh servo cho máy đóng gói, Thiên Hổ còn cung cấp biến tần, motor, hộp giảm tốc, PLC, HMI, khởi động mềm. Việc cung cấp đồng bộ giúp doanh nghiệp thuận tiện hơn khi thiết kế máy mới hoặc nâng cấp dây chuyền hiện có.
