Khởi động mềm GIMO: Cấu tạo cơ bản và chức năng từng bộ phận

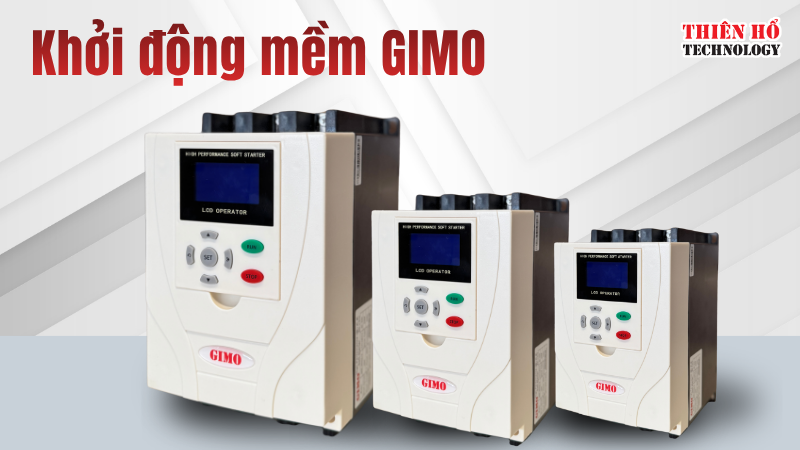

Khởi động mềm GIMO giúp kiểm soát quá trình khởi động motor, hạn chế dòng khởi động và giảm tác động cơ học lên máy móc. Tùy model, cấu tạo thiết bị có thể khác nhau, thường gồm linh kiện công suất, mạch điều khiển, hệ thống đo lường, bảo vệ và tản nhiệt. Để xác định chính xác cấu hình, cần tham khảo catalogue kỹ thuật của từng model.

Khởi động mềm GIMO gồm những bộ phận nào?

Về nguyên lý chung, khởi động mềm sử dụng linh kiện bán dẫn công suất và mạch điều khiển điện tử để điều chỉnh điện áp cấp vào động cơ trong quá trình khởi động. Với khởi động mềm GIMO, cấu tạo cụ thể cần được xác nhận theo model sản phẩm đang sử dụng.

Các nhóm bộ phận có thể gặp trong cấu trúc của khởi động mềm gồm:

Bộ phận	Chức năng
Linh kiện bán dẫn công suất	Điều chỉnh điện áp cấp cho motor trong quá trình khởi động
Mạch điều khiển	Xử lý lệnh và điều khiển linh kiện công suất
Mạch đo lường	Thu thập thông số điện phục vụ điều khiển và giám sát
Hệ thống bảo vệ	Phát hiện, xử lý các tình trạng bất thường theo chức năng được tích hợp
Bộ phận tản nhiệt	Giải phóng nhiệt phát sinh trong quá trình vận hành
Giao diện cài đặt	Hỗ trợ thiết lập thông số và theo dõi trạng thái nếu model được trang bị

Bảng trên mô tả các nhóm thành phần thường gặp ở khởi động mềm nói chung, không phải sơ đồ cấu tạo xác nhận riêng cho mọi model GIMO. Khi triển khai thực tế, cần kiểm tra tài liệu của thiết bị để xác định linh kiện, chức năng và cách đấu nối chính xác.

Chức năng của các bộ phận trong khởi động mềm GIMO

1. Linh kiện bán dẫn công suất

Linh kiện bán dẫn công suất có nhiệm vụ điều chỉnh điện áp cấp cho motor trong quá trình khởi động. Ở nhiều dòng khởi động mềm, thyristor (SCR) được sử dụng để kiểm soát điện áp, giúp động cơ tăng tốc dần, hạn chế dòng khởi động và giảm tác động cơ học lên hệ thống truyền động.

Tuy nhiên, cấu trúc linh kiện công suất của khởi động mềm GIMO cần được xác minh theo tài liệu kỹ thuật của từng model, không nên mặc định mọi thiết bị đều có thiết kế giống nhau.

2. Mạch điều khiển điện tử

Mạch điều khiển tiếp nhận lệnh khởi động, dừng và xử lý các thông số cài đặt để điều khiển linh kiện công suất. Tùy model, người dùng có thể thiết lập thời gian tăng tốc, giới hạn dòng hoặc thời gian dừng mềm.

Việc cài đặt cần phù hợp với công suất motor và đặc tính tải. Nếu thông số chưa phù hợp, động cơ có thể tăng tốc chậm, khởi động kéo dài hoặc kích hoạt chức năng bảo vệ.

3. Mạch đo lường và giám sát

Mạch đo lường thu thập các thông số điện phục vụ quá trình điều khiển và theo dõi trạng thái hoạt động của motor. Tùy cấu hình, khởi động mềm có thể giám sát dòng điện và một số thông số vận hành khác.

Thông tin thu thập được hỗ trợ thiết bị phát hiện tình trạng bất thường, đưa ra cảnh báo hoặc kích hoạt chức năng bảo vệ nếu được trang bị. Các thông số hiển thị và khả năng giám sát cần được kiểm tra theo từng model GIMO.

4. Hệ thống bảo vệ

Hệ thống bảo vệ giúp hạn chế rủi ro khi motor hoặc thiết bị hoạt động trong điều kiện bất thường. Tùy model, khởi động mềm có thể tích hợp các chức năng như bảo vệ quá tải, quá dòng, mất pha hoặc quá nhiệt.

Khi lựa chọn khởi động mềm GIMO, doanh nghiệp cần kiểm tra các chức năng bảo vệ được tích hợp và xác định nhu cầu bổ sung thiết bị bảo vệ trong tủ điện. Khởi động mềm không mặc nhiên thay thế các thiết bị bảo vệ ngắn mạch chuyên dụng.

5. Bộ phận tản nhiệt

Linh kiện công suất phát sinh nhiệt khi hoạt động, vì vậy bộ phận tản nhiệt có nhiệm vụ đưa nhiệt ra môi trường và duy trì nhiệt độ trong giới hạn thiết kế. Tùy công suất và cấu trúc, thiết bị có thể sử dụng tản nhiệt kim loại kết hợp quạt làm mát.

Khi lắp đặt khởi động mềm GIMO, cần đảm bảo thông gió, khoảng cách lắp đặt và điều kiện môi trường theo hướng dẫn của nhà sản xuất. Bụi bẩn tích tụ, quạt gặp sự cố hoặc luồng khí bị cản trở đều có thể làm giảm hiệu quả tản nhiệt và ảnh hưởng đến độ ổn định của thiết bị.

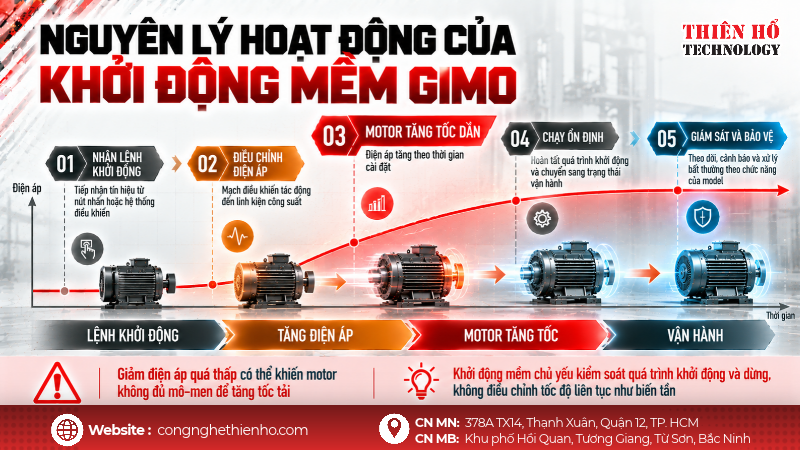

Nguyên lý hoạt động của khởi động mềm GIMO

Khởi động mềm GIMO kiểm soát điện áp cấp cho motor trong giai đoạn khởi động, giúp động cơ tăng tốc từ từ, hạn chế dòng khởi động và giảm tác động cơ học lên hệ thống truyền động. Quy trình hoạt động cơ bản gồm các bước:

Nhận lệnh khởi động: Tiếp nhận tín hiệu từ nút nhấn hoặc hệ thống điều khiển.
Điều chỉnh điện áp: Mạch điều khiển tác động đến linh kiện công suất để kiểm soát điện áp cấp cho motor.
Tăng tốc động cơ: Điện áp tăng theo thời gian cài đặt, giúp motor tăng tốc dần.
Chuyển sang chế độ chạy ổn định: Thiết bị hoàn tất quá trình khởi động và chuyển sang trạng thái vận hành theo thiết kế.
Giám sát và bảo vệ: Theo dõi các thông số được hỗ trợ và xử lý tình trạng bất thường tùy theo model.

Khởi động mềm GIMO phù hợp với các ứng dụng cần hạn chế dòng khởi động và giảm va đập cơ học. Khác với biến tần có thể điều chỉnh tốc độ motor trong quá trình vận hành, khởi động mềm chủ yếu kiểm soát quá trình khởi động và dừng động cơ.

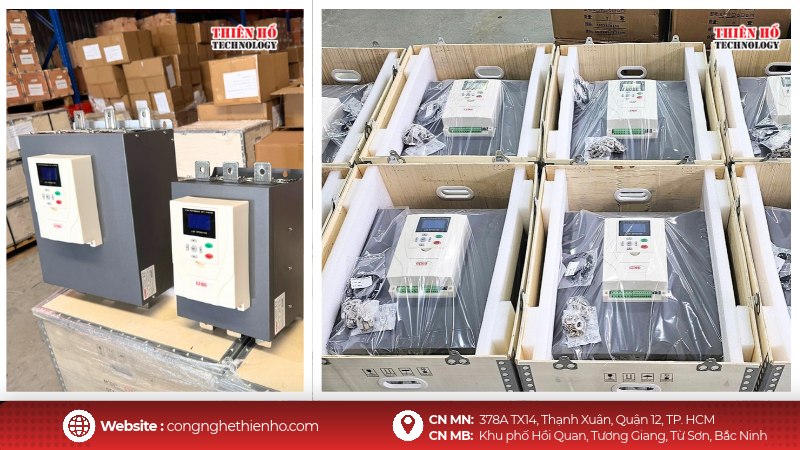

Khởi động mềm GIMO - Thiên Hổ cung cấp

Lưu ý khi lựa chọn khởi động mềm GIMO

Khi lựa chọn khởi động mềm GIMO, doanh nghiệp cần xem xét công suất, dòng điện định mức của motor, đặc tính tải và yêu cầu vận hành thực tế, thay vì chỉ dựa vào công suất động cơ.

Các thông số cần kiểm tra gồm:

Công suất, dòng điện định mức của motor.
Điện áp nguồn và sơ đồ đấu nối.
Đặc tính tải và mô-men khởi động.
Thời gian tăng tốc, tần suất khởi động.
Điều kiện lắp đặt và khả năng tản nhiệt.
Chức năng bảo vệ, giám sát và khả năng tương thích với hệ thống điều khiển.

Đối với tải nặng hoặc khởi động thường xuyên, cần đối chiếu thông số định mức và khả năng chịu tải của thiết bị với điều kiện vận hành thực tế. Lựa chọn đúng khởi động mềm GIMO giúp hạn chế lỗi khởi động, quá nhiệt và tình trạng dừng máy do bảo vệ.

Thiên Hổ Technology - Giải pháp khởi động mềm GIMO cho công nghiệp

Thiên Hổ Technology cung cấp các thiết bị truyền động và tự động hóa phục vụ nhu cầu vận hành trong nhà máy, trong đó có khởi động mềm GIMO cùng các dòng biến tần ARINCO, Lenze, motor giảm tốc GIMO, servo, PLC và HMI.

Khi lựa chọn khởi động mềm GIMO cho hệ thống công nghiệp, doanh nghiệp cần xác định rõ thông số motor, đặc tính tải và yêu cầu vận hành để lựa chọn thiết bị phù hợp. Việc đối chiếu catalogue, kiểm tra sơ đồ đấu nối và thiết lập thông số đúng theo hướng dẫn kỹ thuật cũng là những bước quan trọng trước khi đưa hệ thống vào hoạt động.

Thông qua danh mục thiết bị truyền động và tự động hóa, Thiên Hổ Technology hướng đến việc hỗ trợ doanh nghiệp tìm kiếm giải pháp phù hợp với nhu cầu thực tế, từ khâu lựa chọn thiết bị đến định hướng cấu hình hệ thống.

Kết luận

Hiểu rõ cấu tạo và nguyên lý hoạt động giúp doanh nghiệp lựa chọn, lắp đặt và vận hành khởi động mềm đúng cách. Với khởi động mềm GIMO, cần xác định chính xác model và đối chiếu tài liệu kỹ thuật để nắm rõ cấu hình linh kiện, chức năng điều khiển và phạm vi bảo vệ.

Lựa chọn thiết bị dựa trên thông số motor, đặc tính tải và điều kiện vận hành sẽ giúp hệ thống khởi động ổn định hơn, đồng thời hạn chế những vấn đề phát sinh do chọn sai công suất hoặc cài đặt không phù hợp.

Thiên Hổ Technology - Giải pháp khởi động mềm GIMO cho công nghiệp

FAQ - Câu hỏi thường gặp về khởi động mềm GIMO

1. Khởi động mềm GIMO có tác dụng gì? Khởi động mềm GIMO được sử dụng để kiểm soát quá trình khởi động động cơ, hỗ trợ hạn chế dòng khởi động và giảm tác động cơ học khi motor tăng tốc, tùy theo model và cách cài đặt.

2. Khởi động mềm GIMO có những bộ phận nào? Các nhóm thành phần thường gặp ở khởi động mềm gồm linh kiện công suất, mạch điều khiển, mạch đo lường, hệ thống bảo vệ và bộ phận tản nhiệt. Cấu hình thực tế cần được xác nhận theo model GIMO cụ thể.

3. Khởi động mềm GIMO có bảo vệ quá tải không? Chức năng bảo vệ phụ thuộc vào từng model. Người dùng cần kiểm tra catalogue để xác định chức năng tích hợp và thiết bị bảo vệ bổ sung cần sử dụng.

4. Khởi động mềm GIMO có điều chỉnh được tốc độ motor không? Khởi động mềm chủ yếu điều khiển quá trình khởi động và dừng, không được thiết kế để điều chỉnh tốc độ liên tục như biến tần trong quá trình vận hành thông thường.

5. Cần lưu ý gì khi lắp đặt khởi động mềm GIMO? Cần kiểm tra dòng định mức, điện áp nguồn, sơ đồ đấu nối, điều kiện thông gió và thông số cài đặt. Việc lắp đặt phải tuân thủ tài liệu hướng dẫn của đúng model thiết bị.
