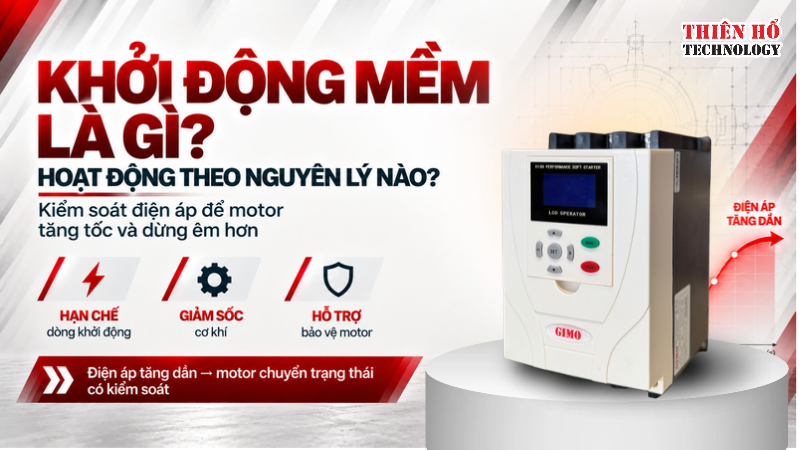

Khởi động mềm là gì và hoạt động theo nguyên lý nào?

Tìm hiểu khởi động mềm là gì, nguyên lý điều khiển điện áp bằng thyristor, cách hạn chế dòng khởi động, giảm sốc cơ khí và hỗ trợ bảo vệ motor.

Khởi động mềm là gì và hoạt động theo nguyên lý nào?

---

Khởi động mềm là gì? Vì sao được sử dụng cho động cơ công nghiệp?

Để hiểu khởi động mềm là gì, có thể xem đây là thiết bị dùng để kiểm soát quá trình khởi động và dừng của động cơ điện bằng cách điều chỉnh điện áp cấp cho motor trong một khoảng thời gian nhất định. Mục tiêu chính là giúp motor tăng tốc từ từ thay vì nhận toàn bộ điện áp nguồn ngay tại thời điểm khởi động.

Khi motor công suất lớn khởi động trực tiếp, dòng điện có thể tăng cao trong thời gian ngắn. Đồng thời, mô-men xuất hiện đột ngột có thể tạo ra rung giật hoặc lực tác động lớn lên các bộ phận cơ khí như khớp nối, dây đai, trục hoặc đường ống.

Khởi động mềm giúp hạn chế hiện tượng này bằng cách tăng điện áp cấp cho motor theo một quá trình có kiểm soát. Khi điện áp tăng dần, motor cũng tăng tốc từ từ cho đến khi đạt trạng thái vận hành bình thường.Thiết bị được sử dụng phổ biến trong các ứng dụng như máy bơm, quạt, băng tải, máy nén và nhiều hệ thống sử dụng động cơ công suất lớn nhưng không yêu cầu điều chỉnh tốc độ liên tục trong quá trình vận hành.

Điểm cần phân biệt là khởi động mềm không có chức năng điều khiển tốc độ linh hoạt như biến tần. Sau khi motor đã khởi động xong, thiết bị chủ yếu đưa motor vào trạng thái làm việc gần với nguồn điện lưới bình thường.

Vì vậy, có thể hiểu ngắn gọn rằng khởi động mềm là thiết bị hỗ trợ motor khởi động và dừng êm hơn bằng cách kiểm soát điện áp, từ đó giảm tác động điện và cơ trong giai đoạn chuyển trạng thái. Ở phần tiếp theo, nguyên lý này sẽ được phân tích rõ hơn qua quá trình điều khiển điện áp bằng linh kiện bán dẫn công suất.

---

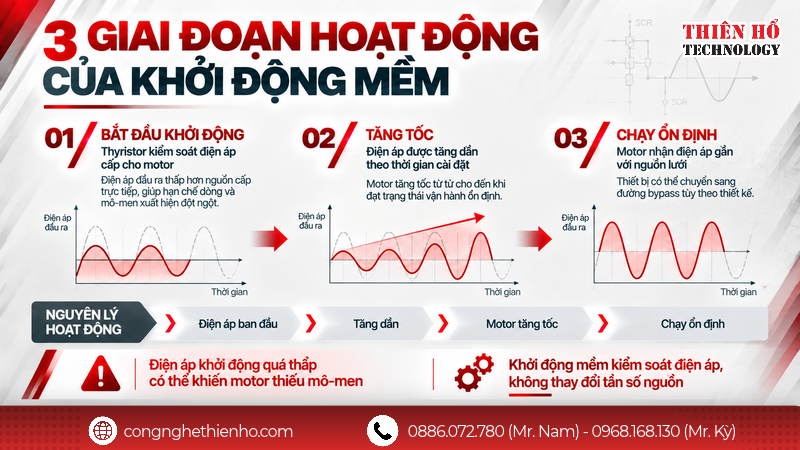

Nguyên lý hoạt động của khởi động mềm

Khởi động mềm hoạt động bằng cách điều chỉnh điện áp cấp cho motor trong giai đoạn khởi động và dừng, thay vì cấp ngay toàn bộ điện áp nguồn như phương pháp khởi động trực tiếp.

Quá trình này thường được thực hiện qua ba giai đoạn chính.

1. Điều khiển điện áp bằng thyristor

Bên trong khởi động mềm thường sử dụng các linh kiện bán dẫn công suất như thyristor/SCR để điều khiển phần điện áp được cấp đến motor. Khi bắt đầu khởi động, thiết bị chưa đưa toàn bộ điện áp lưới vào động cơ. Thay vào đó, góc dẫn của thyristor được điều khiển để điện áp hiệu dụng ở đầu ra thấp hơn.

Khi đó:

• Dòng khởi động được hạn chế.
• Mô-men khởi động cũng được kiểm soát.
• Motor bắt đầu tăng tốc từ từ thay vì giật mạnh ngay từ đầu.

Đây là điểm cốt lõi trong nguyên lý hoạt động của khởi động mềm.

2. Điện áp được tăng dần theo thời gian cài đặt

Sau thời điểm khởi động, khởi động mềm tiếp tục tăng điện áp đầu ra theo một đường đặc tính đã cài đặt. Quá trình có thể hiểu đơn giản như sau: Điện áp thấp ban đầu → tăng dần → motor tăng tốc → đạt điện áp gần định mức

Thời gian tăng điện áp càng dài thì quá trình tăng tốc càng êm, nhưng nếu cài đặt quá dài hoặc điện áp khởi động quá thấp, motor có thể không tạo đủ mô-men để kéo tải.

Vì vậy, các thông số như:

• Điện áp khởi động ban đầu.
• Thời gian tăng tốc.
• Giới hạn dòng.
• Đặc tính tải.

cần được cài đặt phù hợp với motor và máy thực tế.

3. Khi motor đạt tốc độ ổn định, thiết bị chuyển sang trạng thái vận hành bình thường

Sau khi motor đã tăng tốc đến gần tốc độ định mức, khởi động mềm không còn cần tiếp tục điều khiển điện áp như trong giai đoạn khởi động.

Ở nhiều thiết kế, contactor bypass sẽ đóng để dòng điện đi trực tiếp qua đường bypass thay vì tiếp tục đi qua các thyristor. Cách này giúp giảm tổn hao và nhiệt phát sinh trong khởi động mềm khi motor vận hành ổn định.

Khi cần dừng mềm, quá trình có thể diễn ra theo chiều ngược lại: điện áp được giảm dần trong một khoảng thời gian để motor giảm tốc có kiểm soát, tùy đặc tính tải và chức năng của thiết bị.

Có thể tóm tắt nguyên lý như sau:

Như vậy, khởi động mềm không thay đổi tần số nguồn như biến tần. Thiết bị chủ yếu kiểm soát điện áp trong giai đoạn tăng tốc và giảm tốc để hạn chế dòng khởi động, giảm sốc cơ khí và giúp motor chuyển sang trạng thái vận hành ổn định hơn.

---

Khởi động mềm khác biến tần như thế nào?

Khởi động mềm và biến tần đều có thể giúp motor khởi động êm hơn, nhưng nguyên lý hoạt động và phạm vi điều khiển của hai thiết bị khác nhau.

Khởi động mềm chủ yếu tác động vào điện áp cấp cho motor trong giai đoạn khởi động và dừng. Sau khi motor đạt tốc độ ổn định, thiết bị gần như không tiếp tục điều chỉnh tốc độ trong suốt quá trình vận hành.

Trong khi đó, biến tần có thể thay đổi tần số và điện áp đầu ra, nhờ đó điều khiển tốc độ motor trong suốt quá trình làm việc.

Có thể so sánh ngắn gọn như sau:

Nếu hệ thống chỉ cần giảm dòng khởi động, hạn chế sốc cơ khí và motor vẫn chạy ở tốc độ cố định, khởi động mềm thường là phương án phù hợp hơn.

Ngược lại, nếu hệ thống cần điều chỉnh lưu lượng, thay đổi tốc độ, kiểm soát mô-men hoặc phối hợp với PLC theo nhiều chế độ vận hành, biến tần sẽ phù hợp hơn.

Vì vậy, không nên lựa chọn hai thiết bị chỉ dựa trên công suất motor. Cần xác định rõ hệ thống chỉ cần khởi động êm hay còn cần điều khiển tốc độ trong suốt quá trình vận hành.

---

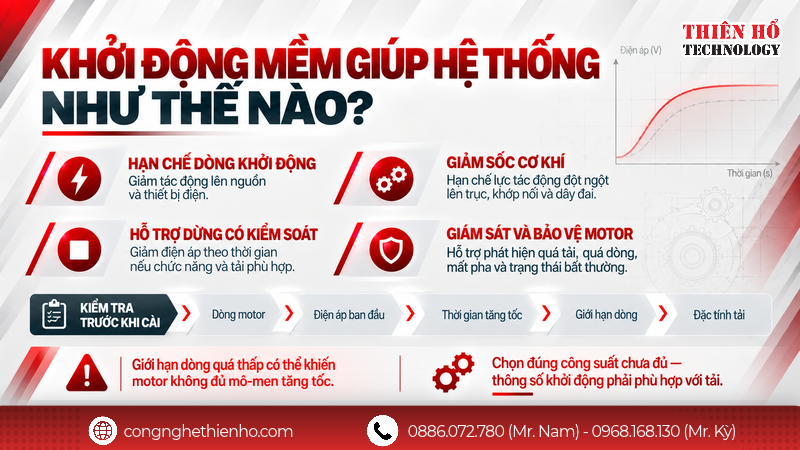

Khởi động mềm giúp bảo vệ motor và hệ thống như thế nào?

Khởi động mềm không chỉ giúp motor tăng tốc êm hơn mà còn góp phần giảm tác động lên cả hệ thống điện và cơ cấu truyền động trong giai đoạn khởi động. Giá trị lớn nhất của thiết bị nằm ở việc kiểm soát quá trình chuyển từ trạng thái đứng yên sang vận hành ổn định.

1. Hạn chế dòng khởi động tăng quá cao

Khi motor khởi động trực tiếp, dòng điện ban đầu có thể tăng mạnh trong thời gian ngắn. Với motor công suất lớn, hiện tượng này có thể ảnh hưởng đến nguồn điện và các thiết bị điện liên quan.

Khởi động mềm kiểm soát điện áp cấp vào motor trong giai đoạn đầu, nhờ đó giúp hạn chế mức dòng khởi động so với phương pháp đóng trực tiếp toàn bộ điện áp.

Điều này đặc biệt hữu ích với các hệ thống có:

• Motor công suất tương đối lớn.
• Nguồn điện có khả năng chịu dòng khởi động hạn chế.
• Nhiều motor cùng vận hành trong một khu vực.
• Yêu cầu giảm sụt áp khi khởi động.

Tuy nhiên, giới hạn dòng không nên cài quá thấp. Nếu dòng bị giới hạn quá mức, motor có thể không tạo đủ mô-men để tăng tốc tải.

2. Giảm sốc cơ khí cho thiết bị truyền động

Dòng điện khởi động cao thường đi kèm với sự thay đổi mô-men nhanh. Nếu motor nhận toàn bộ điện áp ngay lập tức, tải có thể bị kéo đột ngột.

Khởi động mềm giúp mô-men tăng dần theo quá trình tăng điện áp, từ đó hạn chế lực tác động lên:

• Trục motor.
• Khớp nối.
• Dây đai.
• Hộp giảm tốc.
• Băng tải.
• Đường ống và các chi tiết cơ khí liên quan.

Với hệ thống bơm, quá trình khởi động và dừng có kiểm soát còn có thể hỗ trợ giảm sự thay đổi đột ngột của dòng chảy, tùy cấu hình và đặc tính hệ thống.

3. Hỗ trợ giám sát và bảo vệ motor trong quá trình vận hành

Ngoài chức năng khởi động, nhiều khởi động mềm còn tích hợp các chức năng giám sát và bảo vệ liên quan đến motor.

Tùy dòng thiết bị, các chức năng có thể bao gồm:

• Quá tải.
• Quá dòng.
• Mất pha.
• Mất cân bằng pha.
• Thời gian khởi động quá dài.
• Một số trạng thái bất thường của nguồn hoặc tải.

Nhờ đó, khởi động mềm không chỉ là thiết bị “tăng điện áp từ từ” mà còn có thể trở thành một phần trong hệ thống bảo vệ motor.

Điểm quan trọng là các thông số bảo vệ phải được cài theo dòng định mức của motor và đặc tính tải thực tế. Nếu cài quá cao, khả năng bảo vệ sẽ giảm; nếu cài quá thấp, thiết bị có thể tác động khi motor vẫn đang làm việc bình thường.

Có thể tóm tắt vai trò của khởi động mềm như sau:

Vì vậy, hiệu quả của khởi động mềm phụ thuộc không chỉ vào việc chọn đúng công suất, mà còn vào dòng motor, đặc tính tải và cách cài đặt các thông số khởi động. Một thiết bị được chọn đúng nhưng cài đặt không phù hợp vẫn có thể khiến motor tăng tốc quá chậm, thiếu mô-men hoặc thường xuyên báo lỗi.

---

Thiên Hổ cung cấp khởi động mềm cho nhiều ứng dụng công nghiệp

Khi lựa chọn khởi động mềm, cần dựa trên công suất motor, dòng định mức, đặc tính tải và yêu cầu khởi động thực tế. Đây cũng là cách Thiên Hổ hỗ trợ khách hàng lựa chọn thiết bị phù hợp cho từng hệ thống.

Thiên Hổ cung cấp khởi động mềm GIMO cho nhiều ứng dụng như bơm, quạt, băng tải, máy nén và các hệ thống sử dụng motor công nghiệp. Nguồn hàng tại cả miền Bắc và miền Nam giúp đáp ứng nhanh nhu cầu thay thế hoặc triển khai hệ thống mới.

Liên hệ Thiên Hổ để được tư vấn khởi động mềm theo đúng công suất, đúng dòng motor và đặc tính tải thực tế.
