Tỷ số truyền là thông số quan trọng trong hệ thống truyền động, quyết định mối quan hệ giữa tốc độ quay và mô-men giữa các trục. Tìm hiểu tỷ số truyền là gì, nguyên lý hoạt động, cách tính và cách lựa chọn phù hợp cho máy công nghiệp.

Tỷ số truyền là gì và hoạt động theo nguyên lý nào?

Trong các hệ thống truyền động, tốc độ và mô-men của motor thường không thể sử dụng trực tiếp cho máy công tác. Thiết bị cần được điều chỉnh tốc độ, mô-men hoặc hướng truyền động để phù hợp với yêu cầu vận hành thực tế.

Tỷ số truyền là một trong những thông số quan trọng được sử dụng để xác định mức độ thay đổi tốc độ giữa trục chủ động và trục bị động. Hiểu đúng tỷ số truyền giúp doanh nghiệp lựa chọn hộp giảm tốc, motor giảm tốc và các thiết bị truyền động phù hợp với từng loại máy.

Xem thêm các sản phẩm của Thiên Hổ Technology tại đây

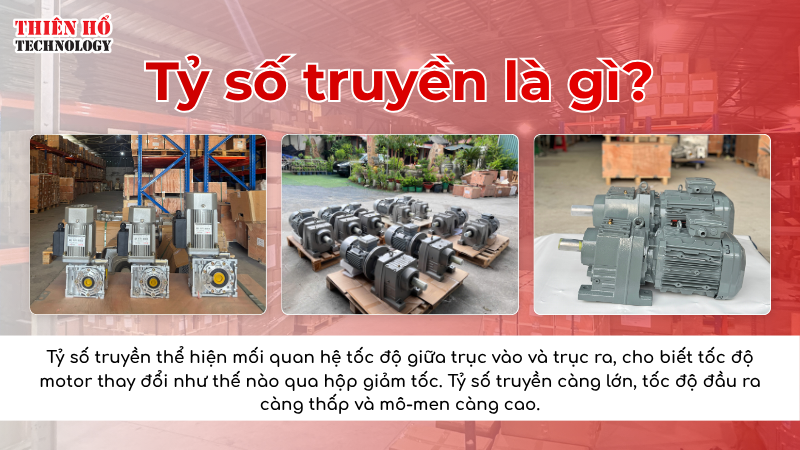

Tỷ số truyền là gì?

Tỷ số truyền thể hiện mối quan hệ về tốc độ quay giữa trục vào và trục ra của một hệ thống truyền động. Thông số này cho biết khi tốc độ từ motor truyền qua cơ cấu bánh răng, dây đai, xích hoặc hộp giảm tốc thì tốc độ đầu ra sẽ thay đổi như thế nào.

Trong thực tế, tỷ số truyền thường được sử dụng để xác định tốc độ đầu ra của hộp giảm tốc. Ví dụ, motor có tốc độ 1.500 vòng/phút kết hợp với hộp giảm tốc có tỷ số truyền 30:1 thì tốc độ đầu ra về lý thuyết sẽ giảm xuống khoảng 50 vòng/phút, chưa tính đến tổn hao trong quá trình truyền động.

Xem thêm các sản phẩm ở Thiên Hổ tại đây

1. Vai trò của tỷ số truyền

Tỷ số truyền giúp điều chỉnh tốc độ quay sao cho phù hợp với tốc độ yêu cầu của máy. Nhờ đó, motor có thể làm việc ở tốc độ phù hợp trong khi cơ cấu chấp hành phía sau nhận được tốc độ thấp hơn hoặc cao hơn tùy thiết kế truyền động.

Bên cạnh tốc độ, tỷ số truyền còn ảnh hưởng trực tiếp đến mô-men xoắn ở đầu ra. Khi giảm tốc, mô-men đầu ra thường tăng lên, giúp thiết bị có đủ lực để kéo, nâng, khuấy, nghiền hoặc vận chuyển tải.

2. Tỷ số truyền được biểu thị như thế nào?

Trong các tài liệu kỹ thuật, tỷ số truyền thường được biểu thị dưới dạng i, chẳng hạn 5:1, 10:1, 20:1 hoặc 30:1. Với hộp giảm tốc, tỷ số càng lớn thì tốc độ đầu ra càng thấp nếu tốc độ motor đầu vào được giữ cố định.

Tuy nhiên, không nên hiểu đơn giản rằng tỷ số truyền càng lớn thì thiết bị càng tốt. Giá trị phù hợp phải được xác định dựa trên tốc độ yêu cầu, mô-men tải, công suất motor, chế độ làm việc và đặc tính của máy.

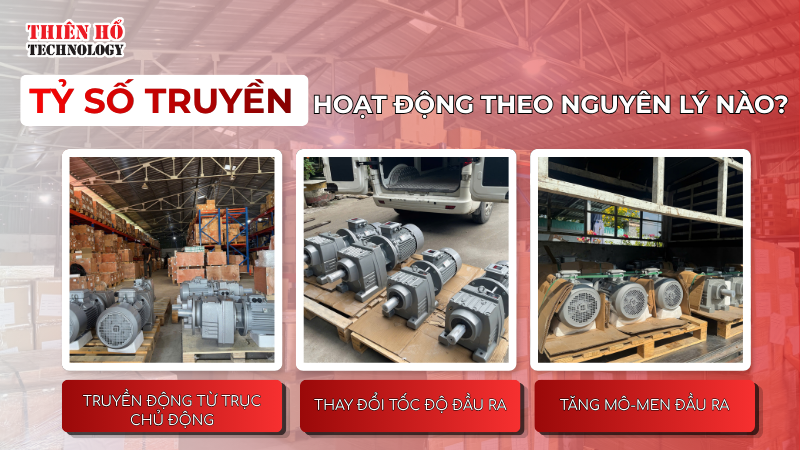

Tỷ số truyền hoạt động theo nguyên lý nào?

Nguyên lý của tỷ số truyền dựa trên sự chênh lệch tốc độ quay giữa bộ phận chủ động và bị động. Khi chuyển động đi qua một cơ cấu truyền động có kích thước hoặc số răng khác nhau, tốc độ và mô-men sẽ được thay đổi theo một tỷ lệ nhất định.

1. Truyền động từ trục chủ động

Trục chủ động thường được nối trực tiếp hoặc gián tiếp với motor. Khi motor quay, chuyển động được truyền đến bánh răng, puly, đĩa xích hoặc trục vít tùy theo cấu tạo của hệ thống.

Tại đây, tỷ số truyền được hình thành dựa trên mối quan hệ giữa tốc độ hoặc kích thước của các bộ phận truyền động. Cơ cấu truyền động càng có sự chênh lệch lớn giữa đầu vào và đầu ra thì mức thay đổi tốc độ càng rõ rệt.

2. Thay đổi tốc độ ở đầu ra

Khi sử dụng tỷ số truyền lớn hơn 1 trong hệ thống giảm tốc, tốc độ quay của trục đầu ra sẽ thấp hơn tốc độ của trục đầu vào. Đây là nguyên lý được ứng dụng phổ biến trong hộp giảm tốc để đưa tốc độ motor về mức phù hợp với máy.

Ví dụ, motor chạy 1.500 vòng/phút và hộp giảm tốc có tỷ số truyền 15:1 thì tốc độ đầu ra lý thuyết khoảng 100 vòng/phút. Tốc độ thực tế có thể thấp hơn đôi chút do tổn hao cơ khí trong quá trình truyền động.

3. Tăng mô-men ở đầu ra

Khi tốc độ được giảm xuống, mô-men xoắn tại đầu ra có xu hướng tăng lên, giúp máy tạo lực lớn hơn để thực hiện công việc. Đây là lý do tỷ số truyền có vai trò quan trọng trong các ứng dụng yêu cầu lực kéo hoặc mô-men cao.

Tuy nhiên, mô-men đầu ra không tăng vô hạn theo tỷ số truyền. Hiệu suất truyền động, công suất motor và khả năng chịu tải của hộp giảm tốc đều cần được tính đến để đảm bảo thiết bị làm việc an toàn.

4. Cách tính tỷ số truyền

Cách tính tỷ số truyền phụ thuộc vào loại cơ cấu truyền động đang sử dụng. Với hệ thống đơn giản, có thể xác định dựa trên tốc độ quay của trục vào và trục ra.

Công thức cơ bản: i = n1 / n2

Trong đó:

i là tỷ số truyền.
n1 là tốc độ quay của trục đầu vào.
n2 là tốc độ quay của trục đầu ra.

Ví dụ, motor có tốc độ 1.450 vòng/phút và trục đầu ra của hộp giảm tốc quay 145 vòng/phút. Khi đó:

i = 1.450 / 145 = 10

Như vậy, hệ thống có tỷ số truyền khoảng 10:1.

Tỷ số truyền và tốc độ đầu ra

Từ công thức trên, có thể xác định tốc độ đầu ra khi biết tốc độ motor và tỷ số truyền:

n2 = n1 / i

Nếu motor có tốc độ 1.500 vòng/phút và tỷ số truyền là 30:1, tốc độ đầu ra lý thuyết sẽ là:

n2 = 1.500 / 30 = 50 vòng/phút

Thông số này giúp kỹ thuật viên lựa chọn hộp giảm tốc phù hợp với tốc độ yêu cầu của máy. Trong thực tế, cần xem thêm hiệu suất và đặc tính của từng thiết bị để có giá trị vận hành chính xác.

Tỷ số truyền ảnh hưởng như thế nào đến lựa chọn thiết bị?

Không chỉ xác định tốc độ đầu ra, tỷ số truyền còn liên quan đến nhiều thông số khác của hệ thống truyền động. Nếu lựa chọn không phù hợp, motor có thể không đáp ứng được yêu cầu tải hoặc thiết bị hoạt động không đúng tốc độ thiết kế.

1. Xác định tốc độ máy cần đạt

Doanh nghiệp cần xác định tốc độ thực tế mà máy yêu cầu trước khi lựa chọn tỷ số truyền. Từ tốc độ motor và tốc độ đầu ra mong muốn, kỹ thuật viên có thể tính toán tỷ số phù hợp.

2. Tính toán mô-men tải

Sau khi xác định tỷ số truyền, cần kiểm tra mô-men đầu ra có đáp ứng được tải hay không. Các ứng dụng như băng tải, máy khuấy, máy nghiền hoặc cơ cấu nâng thường yêu cầu mô-men lớn và cần tính toán kỹ hơn.

3. Xem xét chế độ làm việc

Máy chạy liên tục, khởi động nhiều lần hoặc thường xuyên chịu tải nặng sẽ yêu cầu thiết bị truyền động có khả năng chịu tải phù hợp. Vì vậy, không nên chỉ dựa vào tỷ số truyền mà bỏ qua hệ số tải, thời gian làm việc và điều kiện môi trường.

4. Kiểm tra khả năng tương thích với motor

Motor và hộp giảm tốc cần được lựa chọn đồng bộ về công suất, tốc độ, mô-men và kiểu lắp đặt. Tỷ số truyền phù hợp nhưng motor không đủ công suất hoặc hộp giảm tốc không đủ khả năng chịu tải thì hệ thống vẫn có thể xảy ra quá tải và giảm tuổi thọ.

Những sai lầm thường gặp khi chọn tỷ số truyền

Một trong những sai lầm phổ biến là chỉ quan tâm đến tốc độ đầu ra mà không tính đến mô-men tải. Tỷ số truyền lớn có thể giúp giảm tốc mạnh nhưng nếu hộp giảm tốc không đủ mô-men cho ứng dụng, thiết bị vẫn không thể vận hành ổn định.

Một số trường hợp khác lựa chọn theo thông số của motor nhưng không tính đến đặc tính tải thực tế. Máy chạy tải nặng, khởi động thường xuyên hoặc làm việc liên tục sẽ có yêu cầu khác với thiết bị chỉ vận hành trong thời gian ngắn.

Do đó, khi lựa chọn tỷ số truyền, doanh nghiệp nên xem xét đồng thời tốc độ đầu vào, tốc độ đầu ra, công suất motor, mô-men yêu cầu, hệ số tải và điều kiện làm việc. Cách tính đúng ngay từ đầu giúp hạn chế việc phải thay đổi thiết bị sau khi đưa hệ thống vào vận hành.

Thiên Hổ Technology – giải pháp truyền động cho doanh nghiệp

Thiên Hổ Technology cung cấp đa dạng thiết bị và giải pháp truyền động, tự động hóa công nghiệp, đáp ứng nhiều nhu cầu từ motor, motor giảm tốc, biến tần, servo đến PLC, HMI và khởi động mềm. Danh mục sản phẩm đa dạng giúp doanh nghiệp lựa chọn thiết bị phù hợp với từng loại máy và hệ thống.

Một trong những ưu điểm của Thiên Hổ là chú trọng tư vấn dựa trên nhu cầu và điều kiện vận hành thực tế. Đội ngũ kỹ thuật hỗ trợ xác định công suất, mô-men, tốc độ, đặc tính tải và tỷ số truyền phù hợp, hạn chế tình trạng lựa chọn thiết bị không đúng yêu cầu.

Bên cạnh sản phẩm, Thiên Hổ Technology hướng đến giải pháp đồng bộ và hỗ trợ kỹ thuật trong quá trình triển khai. Việc kết hợp đúng motor, hộp giảm tốc và tỷ số truyền giúp hệ thống vận hành ổn định hơn, hạn chế quá tải và chủ động kiểm soát hiệu quả truyền động.

Kết luận

Tỷ số truyền là thông số quan trọng quyết định mối quan hệ giữa tốc độ và mô-men trong hệ thống truyền động. Hiểu đúng nguyên lý và cách tính tỷ số truyền giúp doanh nghiệp lựa chọn hộp giảm tốc, motor giảm tốc và các thiết bị truyền động phù hợp với yêu cầu thực tế.

Đối với máy công nghiệp, việc lựa chọn không nên chỉ dựa trên tốc độ đầu ra mà cần kết hợp công suất, mô-men, tải làm việc, chế độ vận hành và điều kiện môi trường. Tính toán đúng ngay từ đầu sẽ giúp hạn chế sự cố, giảm chi phí thay thế và nâng cao độ ổn định của toàn bộ hệ thống.

Thiên Hổ Technology – giải pháp truyền động cho doanh nghiệp

FAQ - Câu hỏi thường gặp

1. Tỷ số truyền là gì? Tỷ số truyền là thông số thể hiện mối quan hệ về tốc độ quay giữa trục đầu vào và trục đầu ra. Thông số này thường được dùng để xác định mức giảm hoặc tăng tốc trong hệ thống truyền động.

2. Tỷ số truyền càng lớn có phải càng tốt không? Không. Tỷ số truyền cần phù hợp với tốc độ, mô-men và đặc tính tải của máy, nếu chọn quá lớn có thể khiến tốc độ đầu ra thấp hơn nhu cầu thực tế.

3. Tỷ số truyền ảnh hưởng thế nào đến mô-men? Khi giảm tốc, mô-men ở đầu ra thường tăng lên so với đầu vào. Tuy nhiên, mức mô-men thực tế còn phụ thuộc vào công suất motor, hiệu suất truyền động và khả năng chịu tải của hộp giảm tốc.

4. Làm sao tính tỷ số truyền của hộp giảm tốc? Có thể sử dụng công thức i = n1/n2, trong đó n1 là tốc độ đầu vào và n2 là tốc độ đầu ra. Từ hai thông số này có thể xác định tỷ số truyền tương ứng.

5. Khi chọn tỷ số truyền cần quan tâm những gì? Cần xem xét tốc độ motor, tốc độ đầu ra yêu cầu, mô-men tải, công suất, hệ số tải và chế độ vận hành. Với máy công nghiệp, việc tính toán đồng bộ các thông số giúp tránh quá tải và tăng độ bền thiết bị.
