Tư vấn biến tần theo đúng tải và ứng dụng: Quy trình thực tế tại Thiên Hổ

---

Vì sao phải chọn biến tần theo đúng tải và ứng dụng thực tế?

Khi lựa chọn biến tần, nhiều người thường bắt đầu bằng câu hỏi: “Motor bao nhiêu kW?”. Đây là thông tin cần thiết nhưng chưa đủ để xác định thiết bị phù hợp. Hai motor có cùng công suất vẫn có thể làm việc trong những điều kiện tải hoàn toàn khác nhau, dẫn đến yêu cầu khác nhau về dòng điện, mô-men khởi động, khả năng quá tải và phương thức điều khiển.

Ví dụ, motor 15 kW kéo quạt hút thường không chịu tải giống motor 15 kW dùng cho băng tải, máy khuấy hoặc máy nghiền. Quạt có tải tăng dần theo tốc độ, trong khi băng tải có thể cần mô-men ngay từ lúc khởi động. Máy nghiền còn có nguy cơ khởi động khi trong buồng máy vẫn còn nguyên liệu. Vì vậy, quy trình tư vấn biến tần phải dựa trên cả thông số motor và điều kiện vận hành thực tế của máy.

Không thể chọn biến tần chỉ dựa vào công suất motor

Công suất kW giúp xác định sơ bộ dải thiết bị nhưng dòng định mức mới là một trong những thông số quan trọng cần đối chiếu. Trong cùng một mức công suất, dòng điện của motor có thể khác nhau do điện áp, hiệu suất, hệ số công suất, tốc độ và thiết kế của từng động cơ.

Khi lựa chọn, dòng điện đầu ra định mức của biến tần phải đáp ứng được dòng motor trong chế độ vận hành thực tế. Ngoài ra, cần kiểm tra khả năng quá tải của biến tần trong khoảng thời gian mà ứng dụng yêu cầu.

Nếu chỉ chọn theo kW mà không kiểm tra dòng điện, biến tần có thể gặp các tình trạng:

• Báo quá dòng khi tăng tốc.
• Hụt tốc khi tải tăng.
• Không đủ mô-men ở tốc độ thấp.
• Thường xuyên báo quá tải.
• Nhiệt độ biến tần tăng cao.
• Phải kéo dài thời gian tăng tốc ngoài mong muốn.
• Không đáp ứng được chu kỳ khởi động và dừng của máy.

Chọn biến tần lớn hơn nhiều so với yêu cầu cũng không phải lúc nào cũng là giải pháp tối ưu. Điều này có thể làm tăng chi phí đầu tư nhưng không xử lý được nguyên nhân nếu vấn đề nằm ở cơ khí, cách cài đặt hoặc phương án điều khiển.

Mỗi loại máy có một đặc tính tải khác nhau

Đặc tính tải quyết định mức mô-men mà motor cần cung cấp tại từng thời điểm. Đây là nội dung phải được làm rõ trong quy trình tư vấn biến tần theo đúng tải.

Do đặc tính tải khác nhau, một dòng biến tần phù hợp với bơm hoặc quạt chưa chắc đáp ứng tốt cho máy nghiền, máy ép hay cơ cấu nâng hạ dù công suất motor giống nhau.

---

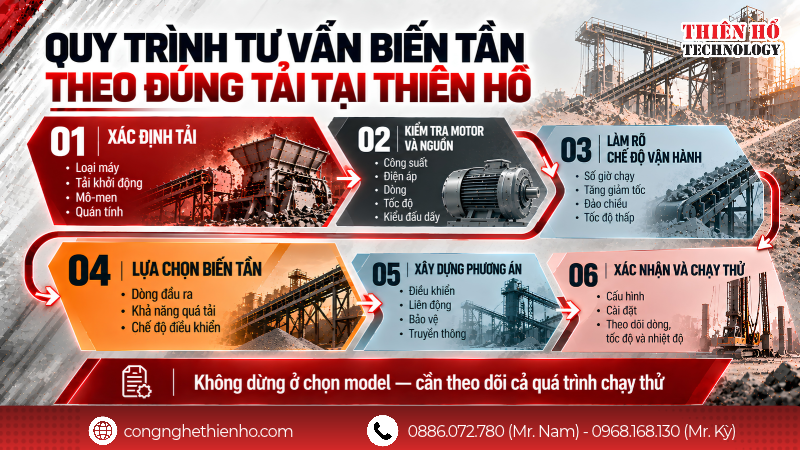

Quy trình tư vấn biến tần theo đúng tải tại Thiên Hổ

Sau khi xác định công suất motor, Thiên Hổ tiếp tục phân tích loại máy, đặc tính tải, chế độ vận hành và yêu cầu điều khiển. Mục tiêu của quy trình tư vấn biến tần là lựa chọn thiết bị đáp ứng đủ dòng, mô-men và khả năng quá tải mà không làm tăng chi phí đầu tư không cần thiết.

Quy trình được thực hiện qua sáu bước chính.

Bước 1. Xác định loại máy và đặc tính tải

Thông tin đầu tiên cần làm rõ không phải là thương hiệu biến tần mà là thiết bị sẽ được lắp trên máy nào. Mỗi ứng dụng tạo ra một đặc tính tải khác nhau.

Với bơm và quạt, tải thường tăng dần theo tốc độ. Băng tải, vít tải và máy cấp liệu có thể cần mô-men lớn ngay khi khởi động, đặc biệt khi trên hệ thống vẫn còn nguyên liệu. Máy khuấy và máy trộn chịu ảnh hưởng bởi độ nhớt và lượng nguyên liệu trong bồn. Máy nghiền, máy ép thường có tải biến động mạnh và dễ xuất hiện các đỉnh dòng trong thời gian ngắn.

Đội ngũ tư vấn cần thu thập các thông tin:

• Loại máy và chức năng của motor.
• Trạng thái tải khi khởi động.
• Tải ổn định hay thay đổi liên tục.
• Khả năng kẹt, dồn hoặc va đập cơ khí.
• Mô-men yêu cầu tại tốc độ thấp.
• Quán tính của cơ cấu truyền động.
• Đặc điểm của hộp số, dây đai, xích hoặc khớp nối.

Việc phân loại đúng tải giúp xác định biến tần cần làm việc ở chế độ tải nhẹ, tải trung bình hay tải nặng.

Bước 2. Kiểm tra thông số motor và nguồn điện

Sau khi xác định ứng dụng, Thiên Hổ kiểm tra thông tin trên tem motor. Các thông số cần đối chiếu gồm:

• Công suất định mức.
• Điện áp sử dụng.
• Dòng điện định mức.
• Tần số.
• Tốc độ motor.
• Hệ số công suất.
• Kiểu đấu sao hoặc tam giác.
• Cấp cách điện và chế độ làm việc.
• Số lượng motor được điều khiển.

Dòng điện định mức của biến tần phải đáp ứng dòng motor trong điều kiện làm việc thực tế. Trường hợp một biến tần điều khiển nhiều motor, cần tính tổng dòng, bố trí bảo vệ riêng cho từng động cơ và xác định các motor chạy đồng thời hay lần lượt.

Nguồn điện tại vị trí lắp đặt cũng phải được kiểm tra. Khách hàng cần xác nhận hệ thống sử dụng điện một pha 220 V hay ba pha 380 V, công suất nguồn có ổn định không và khoảng cách từ biến tần đến motor. Với dây motor dài, môi trường nhiễu hoặc nguồn điện không ổn định, phương án lắp đặt có thể cần bổ sung thiết bị hỗ trợ phù hợp.

Bước 3. Làm rõ chế độ vận hành thực tế

Hai hệ thống sử dụng cùng loại máy và cùng công suất motor vẫn có thể cần cấu hình biến tần khác nhau nếu chu kỳ vận hành không giống nhau.

Trong bước này, đội ngũ Thiên Hổ làm rõ:

• Máy vận hành liên tục hay theo từng chu kỳ.
• Số giờ làm việc mỗi ngày.
• Số lần khởi động và dừng trong một giờ.
• Thời gian tăng tốc và giảm tốc yêu cầu.
• Có đảo chiều thường xuyên không.
• Tốc độ thấp nhất cần duy trì.
• Tải có tăng đột ngột trong quá trình chạy không.
• Có yêu cầu dừng nhanh hoặc giữ tải không.
• Motor có thường xuyên chạy ở tần số thấp không.

Nếu motor phải làm việc lâu ở tốc độ thấp, khả năng tự làm mát có thể giảm. Khi đó, ngoài việc chọn và cài đặt biến tần, cần xem xét giải pháp làm mát cưỡng bức hoặc điều chỉnh chế độ vận hành.

Đối với tải có quán tính lớn hoặc cần giảm tốc nhanh, năng lượng tái sinh có thể làm điện áp DC bus tăng cao. Đội ngũ kỹ thuật cần kiểm tra khả năng hãm và xác định có cần điện trở xả hay không.

Bước 4. Lựa chọn dòng và công suất biến tần

Khi đã có đủ dữ liệu, Thiên Hổ lựa chọn biến tần dựa trên:

• Dòng đầu ra định mức.
• Khả năng chịu quá tải.
• Mô-men ở tốc độ thấp.
• Chế độ điều khiển motor.
• Dải công suất và điện áp.
• Điều kiện nhiệt độ, bụi và độ ẩm.
• Yêu cầu hãm hoặc đảo chiều.
• Khả năng mở rộng trong tương lai.

Đối với bơm, quạt hoặc tải ổn định, khách hàng có thể sử dụng dòng biến tần phù hợp với tải nhẹ và tải trung bình. Với băng tải mang tải, máy khuấy độ nhớt cao, máy nghiền, máy ép hoặc các cơ cấu thường xuyên xuất hiện đỉnh tải, cần ưu tiên dòng biến tần có khả năng quá tải và điều khiển mô-men tốt hơn.

Trong một số trường hợp, biến tần cần được chọn lớn hơn một cấp. Tuy nhiên, quyết định này phải dựa trên dòng motor, đặc tính tải, nhiệt độ môi trường và chu kỳ vận hành, thay vì mặc định tăng công suất cho mọi ứng dụng.

Bước 5. Xây dựng phương án điều khiển và bảo vệ

Sau khi chọn thiết bị, quy trình tư vấn biến tần tại Thiên Hổ tiếp tục với phương án vận hành. Biến tần có thể được điều khiển bằng:

• Bàn phím tích hợp.
• Nút nhấn và công tắc ngoài.
• Biến trở điều chỉnh tốc độ.
• Tín hiệu analog từ cảm biến.
• Nhiều cấp tốc độ cài sẵn.
• PLC thông qua tín hiệu vào – ra.
• Truyền thông RS485 Modbus.
• Chế độ PID theo áp suất, lưu lượng hoặc nhiệt độ.

Đội ngũ kỹ thuật đồng thời xác định các chức năng bảo vệ cần sử dụng như giới hạn dòng, quá tải motor, mất pha, quá áp, thấp áp và quá nhiệt. Với hệ thống nhiều máy, tín hiệu báo lỗi và trạng thái chạy cần được đưa về PLC hoặc tủ điều khiển để liên động theo đúng trình tự.

Phương án điều khiển phải phù hợp với cách người vận hành sử dụng máy. Việc tích hợp quá nhiều chức năng khi không cần thiết có thể làm hệ thống phức tạp hơn, trong khi thiếu tín hiệu điều khiển lại khiến biến tần không đáp ứng được yêu cầu tự động hóa.

Bước 6. Xác nhận cấu hình, cài đặt và hỗ trợ vận hành

Trước khi giao hàng, Thiên Hổ xác nhận lại model, công suất, điện áp, dòng định mức và các phụ kiện đi kèm. Khi lắp đặt, khách hàng được hướng dẫn kiểm tra sơ đồ đấu nối và các thông số cơ bản.

Những thông số cần cài đặt ban đầu thường gồm:

• Thông số định mức của motor.
• Nguồn lệnh chạy và dừng.
• Nguồn đặt tần số.
• Tần số thấp nhất và cao nhất.
• Thời gian tăng tốc và giảm tốc.
• Chế độ điều khiển.
• Giới hạn dòng và bảo vệ quá tải.
• Chức năng đảo chiều, PID hoặc truyền thông nếu sử dụng.

Trong quá trình chạy thử, cần theo dõi dòng điện, tốc độ, nhiệt độ motor, khả năng tăng tốc và phản ứng của hệ thống khi tải thay đổi. Nếu máy báo quá dòng hoặc không đạt tốc độ, kỹ thuật sẽ kiểm tra đồng thời thông số cài đặt và tình trạng cơ khí thay vì chỉ nâng giới hạn bảo vệ.

---

Giải pháp biến tần ARINCO và dịch vụ hỗ trợ tại Thiên Hổ

Sau khi hoàn tất khảo sát motor, tải và chế độ vận hành, Thiên Hổ mới đề xuất dòng biến tần ARINCO phù hợp. Một model không được áp dụng cố định cho tất cả máy, bởi mỗi ứng dụng có yêu cầu khác nhau về dòng điện, mô-men, khả năng quá tải và chức năng điều khiển.

Lựa chọn dòng ARINCO theo nhu cầu thực tế

Danh mục biến tần ARINCO tại Thiên Hổ gồm AU2, AM3, AV18, AV20, AV23 và AV68. Việc phân nhóm được thực hiện theo mức độ phức tạp của ứng dụng:

Bảng trên chỉ mang tính định hướng. Model cuối cùng vẫn phải được xác nhận theo dòng định mức của motor, nguồn điện, đặc tính tải và yêu cầu điều khiển.

Với bơm và quạt, kỹ thuật có thể đề xuất phương án PID theo áp suất hoặc lưu lượng. Băng tải nhiều công đoạn có thể kết nối PLC để điều phối tốc độ và trình tự chạy. Máy nghiền, máy ép hoặc máy khuấy tải nặng cần ưu tiên khả năng quá tải và duy trì mô-men khi tốc độ giảm.

Ngoài biến tần, Thiên Hổ còn cung cấp motor, motor giảm tốc, khởi động mềm, PLC, HMI và tủ điện. Nhờ đó, khách hàng có thể được tư vấn đồng bộ toàn bộ hệ truyền động thay vì xử lý từng thiết bị riêng lẻ.

Một quy trình tư vấn biến tần hiệu quả phải đưa đến kết quả cụ thể: thiết bị đủ khả năng chịu tải, đáp ứng đúng yêu cầu điều khiển và phù hợp với ngân sách đầu tư. Đây cũng là định hướng Thiên Hổ áp dụng khi tư vấn biến tần ARINCO cho từng máy và dây chuyền sản xuất.

Liên hệ Thiên Hổ và cung cấp ảnh tem motor, loại máy cùng chế độ vận hành để được tư vấn biến tần theo đúng tải và ứng dụng thực tế.
