PLC HMI cho tủ điện điều khiển giúp doanh nghiệp tập trung các chức năng điều khiển, giám sát và cảnh báo của máy móc hoặc dây chuyền vào một hệ thống thống nhất.Thông qua PLC, tín hiệu từ cảm biến và thiết bị hiện trường được xử lý theo chương trình đã thiết lập. HMI cung cấp giao diện trực quan để người vận hành theo dõi trạng thái máy, thay đổi thông số và xử lý cảnh báo ngay tại tủ điện.
Trong nhiều nhà máy, tủ điện không còn chỉ bao gồm CB, contactor, relay nhiệt và nút nhấn. Khi số lượng thiết bị tăng lên, quy trình vận hành trở nên phức tạp hơn và yêu cầu kiểm soát ngày càng cao, tủ điện cần được tích hợp PLC, HMI, biến tần, khởi động mềm, bộ nguồn, module truyền thông và các thiết bị bảo vệ phù hợp.
Một phương án PLC HMI cho tủ điện điều khiển phù hợp cần được xây dựng dựa trên công suất tải, số lượng tín hiệu, chế độ vận hành, điều kiện liên động và nhu cầu mở rộng của từng hệ thống.
Vì vậy, hiệu quả của giải pháp PLC HMI cho tủ điện điều khiển không nằm ở việc lắp nhiều thiết bị nhất mà ở khả năng lựa chọn cấu hình phù hợp với yêu cầu vận hành thực tế, đảm bảo an toàn và sẵn sàng mở rộng trong tương lai.
Đối với những hệ thống đơn giản, tủ điện sử dụng contactor, relay trung gian, timer và nút nhấn vẫn có thể đáp ứng yêu cầu đóng cắt cơ bản. Tuy nhiên, khi máy móc có nhiều chế độ hoạt động, nhiều cảm biến hoặc yêu cầu vận hành theo trình tự, phương án điều khiển relay truyền thống bắt đầu bộc lộ hạn chế.
1. Khó thay đổi trình tự điều khiển
Trong tủ điện sử dụng relay, logic vận hành được hình thành từ hệ thống dây dẫn và tiếp điểm. Khi doanh nghiệp muốn thay đổi thời gian hoạt động, bổ sung cảm biến hoặc điều chỉnh trình tự, kỹ thuật viên có thể phải đấu nối lại nhiều vị trí.
PLC cho phép thay đổi logic thông qua chương trình. Những điều chỉnh về thời gian, điều kiện khởi động, trình tự dừng hoặc liên động thiết bị có thể được thực hiện linh hoạt hơn mà không phải thay đổi toàn bộ hệ thống dây điều khiển.
Nhờ khả năng thay đổi chương trình linh hoạt, PLC HMI cho tủ điện điều khiển giúp doanh nghiệp điều chỉnh logic vận hành mà không phải đấu nối lại toàn bộ mạch điều khiển.
2. Khó giám sát toàn bộ trạng thái hệ thống
Đèn báo trên cánh tủ thường chỉ cho biết thiết bị đang chạy, đang dừng hoặc gặp lỗi chung. Khi hệ thống có nhiều motor, bơm, quạt, van và cảm biến, số lượng đèn báo cần sử dụng sẽ tăng lên, nhưng lượng thông tin cung cấp vẫn còn hạn chế.
HMI giúp hiển thị toàn bộ trạng thái hệ thống trên một giao diện. Người vận hành có thể biết thiết bị nào đang hoạt động, thông số hiện tại là bao nhiêu và điều kiện nào đang ngăn máy khởi động.
Với giao diện tập trung, PLC HMI cho tủ điện điều khiển giúp người vận hành theo dõi đồng thời trạng thái motor, bơm, quạt, van, cảm biến và thiết bị truyền động.
3. Khó vận hành nhiều chế độ
Nhiều hệ thống cần có cả chế độ thủ công và tự động.
Ở chế độ thủ công, người vận hành điều khiển từng thiết bị để kiểm tra, bảo trì hoặc xử lý tình huống đặc biệt. Trong chế độ tự động, máy móc hoạt động theo trình tự, cảm biến và các điều kiện liên động đã được lập trình.
Việc ứng dụng PLC HMI cho tủ điện điều khiển giúp phân tách rõ chế độ thủ công, tự động và bảo trì, đồng thời hạn chế thao tác sai trình tự.HMI hiển thị chế độ hiện tại, điều kiện vận hành và các nút điều khiển được phân quyền. Nhờ đó, thao tác trở nên trực quan hơn, đồng thời giảm nguy cơ thiết bị hoạt động sai trình tự.
4. Khó ghi nhận và truy lại sự cố
Khi tủ điện chỉ sử dụng đèn báo, thông tin lỗi thường mất đi sau khi thiết bị được reset hoặc cấp điện lại. Bộ phận bảo trì khó xác định sự cố xảy ra vào thời điểm nào và lỗi nào xuất hiện thường xuyên.
HMI có thể lưu lịch sử cảnh báo tùy theo cấu hình. Những thông tin như tên thiết bị, nội dung lỗi, thời điểm phát sinh và thời điểm xác nhận giúp doanh nghiệp theo dõi sự cố rõ ràng hơn.
Lịch sử cảnh báo của PLC HMI cho tủ điện điều khiển còn hỗ trợ bộ phận kỹ thuật xác định lỗi lặp lại, thời điểm phát sinh và khu vực cần ưu tiên kiểm tra. Dữ liệu này không thay thế việc kiểm tra tại hiện trường, nhưng là cơ sở hữu ích để xác định khu vực cần bảo trì hoặc điều chỉnh.
.png)

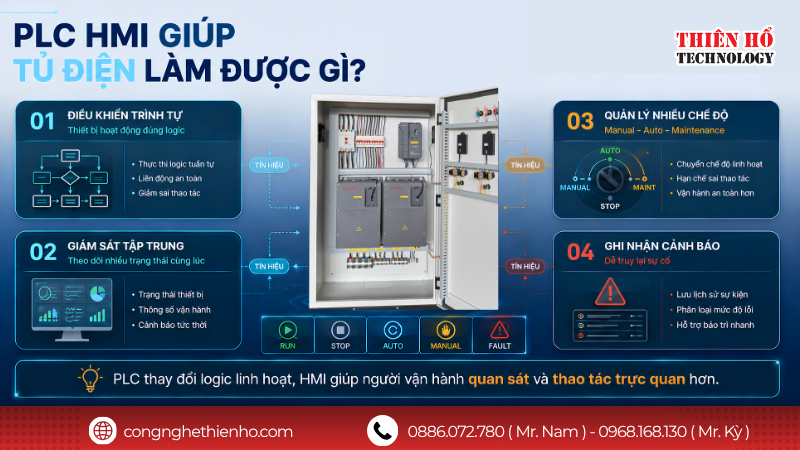

Giải pháp này có thể được sử dụng trong nhiều hệ thống công nghiệp khác nhau.
1. Tủ điều khiển bơm
PLC điều khiển bơm theo mức nước, áp suất hoặc lưu lượng. HMI hiển thị trạng thái, số giờ vận hành, cảnh báo lỗi và chế độ luân phiên.
Hệ thống có thể được sử dụng cho cấp nước, xử lý nước, bơm tuần hoàn và phòng cháy chữa cháy tùy yêu cầu thiết kế.Trong ứng dụng bơm, PLC HMI cho tủ điện điều khiển có thể quản lý chế độ luân phiên, số giờ hoạt động, tín hiệu mức, áp suất và trạng thái lỗi của từng bơm
2. Tủ điều khiển băng tải
PLC quản lý trình tự khởi động và dừng của từng băng tải. Nếu một băng tải phía sau gặp lỗi, các công đoạn phía trước có thể được dừng theo trình tự để hạn chế dồn vật liệu.
HMI hiển thị trạng thái từng đoạn băng, tốc độ, tín hiệu cảm biến và vị trí xảy ra lỗi. Đối với băng tải, PLC HMI cho tủ điện điều khiển giúp kiểm soát trình tự khởi động, dừng và liên động giữa các đoạn nhằm hạn chế dồn vật liệu.
3. Tủ điều khiển máy trộn
PLC điều khiển cấp liệu, thời gian trộn, tốc độ motor và trình tự xả. HMI cho phép lựa chọn công thức, theo dõi thời gian và điều chỉnh thông số được cấp quyền.
Khi kết hợp biến tần, tốc độ trộn có thể được thay đổi theo từng giai đoạn của quy trình. Với máy trộn, PLC HMI cho tủ điện điều khiển hỗ trợ quản lý thời gian trộn, tốc độ motor, trình tự cấp liệu và công thức vận hành.
4. Tủ điều khiển quạt và hệ thống thông gió
PLC nhận tín hiệu nhiệt độ, áp suất hoặc chất lượng không khí để điều khiển quạt. Biến tần giúp thay đổi tốc độ theo nhu cầu thực tế.
HMI hiển thị trạng thái quạt, thông số môi trường và cảnh báo quá tải hoặc lỗi truyền thông.
5. Tủ điều khiển dây chuyền sản xuất
Đối với dây chuyền nhiều công đoạn, PLC giúp đồng bộ các máy, kiểm soát liên động và xử lý tín hiệu từ cảm biến.
HMI cung cấp sơ đồ tổng quan, quản lý công thức, thống kê sản lượng và hiển thị lịch sử cảnh báo.
.png)

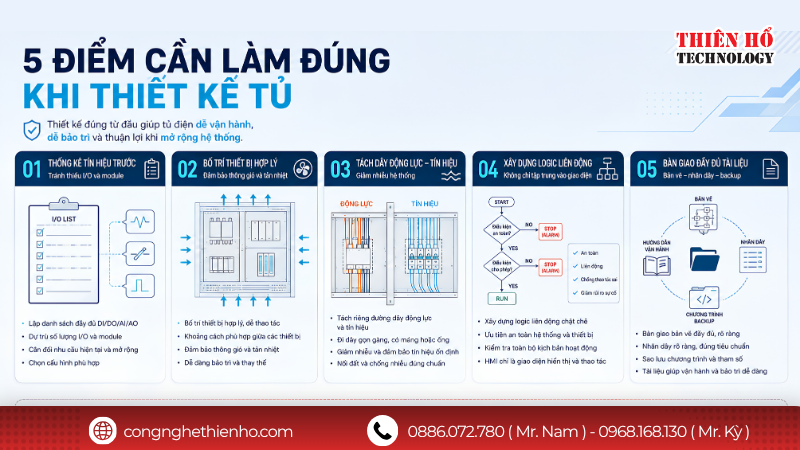

Sai lầm phổ biến đầu tiên là chọn PLC trước khi thống kê tín hiệu. Điều này có thể dẫn đến thiếu I/O, thiếu module analog hoặc không đủ cổng truyền thông.
Sai lầm thứ hai là bố trí thiết bị quá sát nhau. Biến tần, bộ nguồn và thiết bị đóng cắt đều sinh nhiệt. Nếu không đảm bảo khoảng cách và thông gió, nhiệt độ trong tủ có thể tăng cao, ảnh hưởng đến độ bền thiết bị.
Một số tủ điện cũng chưa tách hợp lý dây động lực và dây tín hiệu. Nhiễu điện từ có thể làm tín hiệu analog dao động, truyền thông không ổn định hoặc cảm biến hoạt động sai.
Ngoài ra, không ít hệ thống chỉ chú trọng giao diện HMI nhưng thiếu logic liên động và bảo vệ. Màn hình hiển thị đẹp không thể thay thế các điều kiện an toàn trong PLC và thiết bị điện.
Doanh nghiệp cũng nên tránh phụ thuộc hoàn toàn vào HMI cho thao tác dừng khẩn cấp. Các chức năng an toàn quan trọng cần được thiết kế bằng mạch và thiết bị phù hợp.
Cuối cùng, tủ điện không có bản vẽ, nhãn dây, chương trình sao lưu và tài liệu bàn giao sẽ gây khó khăn lớn khi bảo trì. Một hệ thống dễ vận hành nhưng khó sửa chữa vẫn chưa phải là giải pháp tối ưu.
.png)
Thiên Hổ sẵn sàng khảo sát, thiết kế, lựa chọn thiết bị, lập trình, chạy thử và triển khai PLC HMI cho tủ điện điều khiển phù hợp với máy móc, quy mô và yêu cầu vận hành của từng doanh nghiệp.
Quy trình hỗ trợ có thể bao gồm:
Bên cạnh PLC và HMI, Thiên Hổ còn cung cấp biến tần ARINCO, servo GIMO, motor, hộp giảm tốc, khởi động mềm GIMO và các thiết bị tự động hóa công nghiệp. Việc triển khai đồng bộ giúp quá trình kết nối, cấu hình và xử lý kỹ thuật thuận tiện hơn.
Đối với tủ điện cũ, doanh nghiệp không nhất thiết phải thay mới toàn bộ. Đội ngũ kỹ thuật có thể khảo sát để đánh giá khả năng giữ lại những thiết bị còn phù hợp, nâng cấp PLC HMI hoặc bổ sung biến tần theo từng giai đoạn.
Một giải pháp PLC HMI cho tủ điện điều khiển được thiết kế đúng sẽ giúp hệ thống dễ vận hành, dễ theo dõi và thuận tiện hơn khi bảo trì. Đồng thời, đây cũng là nền tảng để doanh nghiệp kết nối thiết bị, thu thập dữ liệu và từng bước nâng cao mức độ tự động hóa.
1. Tủ điện relay cũ có thể nâng cấp lên PLC HMI không? Có. Tuy nhiên, cần khảo sát hệ thống dây, thiết bị đóng cắt, tín hiệu hiện trường và yêu cầu vận hành để xác định những hạng mục có thể giữ lại hoặc cần thay thế.
2. HMI có thể thay toàn bộ nút nhấn trên tủ không? HMI có thể thay thế nhiều nút điều khiển thông thường. Tuy nhiên, nút dừng khẩn cấp và các chức năng an toàn quan trọng vẫn nên sử dụng thiết bị phần cứng phù hợp.
3. PLC có thể điều khiển nhiều biến tần trong cùng một tủ không? Có. PLC có thể điều khiển nhiều biến tần thông qua tín hiệu digital, analog hoặc truyền thông, tùy cấu hình và yêu cầu hệ thống.
4. Khi HMI bị lỗi, máy có tiếp tục hoạt động không? Nếu logic điều khiển được xây dựng đúng trong PLC, máy có thể tiếp tục hoạt động theo chương trình. Tuy nhiên, người vận hành sẽ không thể theo dõi hoặc thay đổi thông số qua HMI.
5. Tủ PLC HMI có thể kết nối SCADA không? Có. Nếu PLC và HMI hỗ trợ giao thức phù hợp, hệ thống có thể được kết nối với SCADA để giám sát nhiều tủ, lưu dữ liệu và quản lý tập trung.
