Phanh điện từ là gì và hoạt động theo nguyên lý nào?

Mục lục

Phanh điện từ là thiết bị dùng lực điện từ để tạo mô-men hãm, giúp dừng hoặc giữ trục quay trong các hệ thống máy móc. Tìm hiểu cấu tạo, nguyên lý hoạt động, ưu điểm, ứng dụng và cách lựa chọn phanh điện từ phù hợp.

Phanh điện từ là gì và hoạt động theo nguyên lý nào?

Trong nhiều hệ thống máy công nghiệp, việc kiểm soát chuyển động không chỉ phụ thuộc vào motor mà còn cần một cơ cấu có khả năng dừng và giữ trục khi cần thiết. Phanh điện từ được sử dụng để tạo lực hãm nhanh, kiểm soát chuyển động và giữ thiết bị ở trạng thái mong muốn.

Nhờ khả năng đóng ngắt bằng tín hiệu điện, phanh điện từ có thể kết hợp với motor và hệ thống điều khiển để đáp ứng nhiều yêu cầu vận hành khác nhau. Thiết bị thường xuất hiện trong máy nâng hạ, băng tải, máy đóng gói, máy công cụ và các hệ thống tự động hóa.

Xem thêm các sản phẩm của Thiên Hổ Technology tại đây

Phanh điện từ là gì?

Phanh điện từ là thiết bị sử dụng lực điện từ để tạo ra mô-men hãm lên trục quay hoặc cơ cấu chuyển động. Khi được cấp hoặc ngắt điện tùy theo thiết kế, phanh sẽ thay đổi trạng thái đóng – nhả để kiểm soát chuyển động của máy.

Khác với cơ cấu phanh hoàn toàn cơ khí, phanh điện từ có thể được điều khiển thông qua tín hiệu điện, contactor, relay hoặc hệ thống tự động hóa. Điều này giúp việc dừng và giữ thiết bị trở nên thuận tiện hơn trong các dây chuyền cần kiểm soát chuyển động chính xác.

Vai trò của phanh điện từ

Vai trò chính của phanh điện từ là tạo lực hãm để giảm tốc hoặc dừng chuyển động của trục máy. Trong một số ứng dụng, phanh còn có nhiệm vụ giữ tải đứng yên sau khi motor dừng, đặc biệt quan trọng với các thiết bị có tải treo hoặc có nguy cơ chuyển động ngoài kiểm soát.

Việc sử dụng phanh phù hợp giúp thiết bị dừng theo yêu cầu, hạn chế chuyển động quán tính và hỗ trợ nâng cao độ an toàn trong quá trình vận hành.

Khi nào cần sử dụng phanh điện từ?

Phanh điện từ thường cần thiết khi máy yêu cầu dừng nhanh, giữ vị trí hoặc ngăn trục quay tiếp tục chuyển động sau khi motor được ngắt điện. Những ứng dụng có tải lớn, tải treo hoặc yêu cầu dừng tại vị trí xác định thường cần đặc biệt quan tâm đến khả năng hãm.

Đối với dây chuyền tự động, phanh còn có thể phối hợp với cảm biến và bộ điều khiển để tạo trình tự dừng máy phù hợp với từng công đoạn sản xuất.

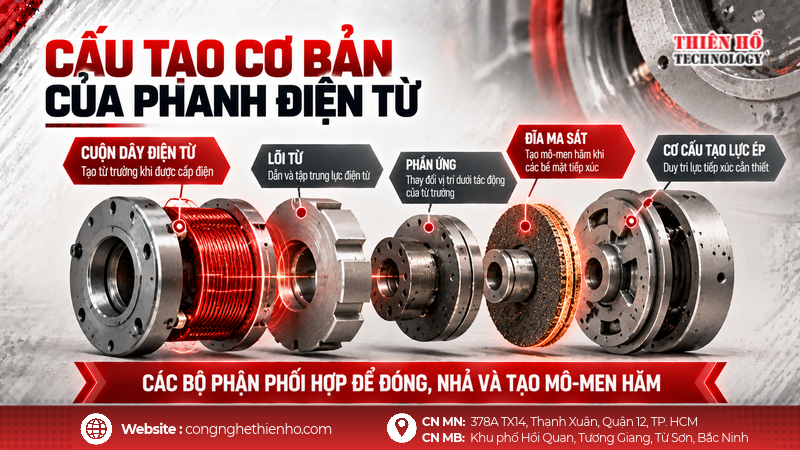

Cấu tạo cơ bản của phanh điện từ

Cấu tạo phanh điện từ có thể khác nhau tùy thiết kế và ứng dụng, nhưng thường bao gồm cuộn dây điện từ, lõi từ, đĩa ma sát, phần ứng và các bộ phận tạo lực ép. Mỗi thành phần đảm nhiệm một vai trò trong quá trình tạo và giải phóng mô-men hãm.

1. Cuộn dây điện từ

Cuộn dây là bộ phận tạo ra từ trường khi được cấp điện. Từ trường này tác động lên phần ứng để thay đổi trạng thái của cơ cấu phanh theo thiết kế.

Chất lượng cuộn dây và điện áp cấp vào ảnh hưởng trực tiếp đến khả năng đóng hoặc nhả phanh. Vì vậy, cần sử dụng đúng điện áp định mức để tránh tình trạng phanh hoạt động không ổn định hoặc cuộn dây bị quá nhiệt.

2. Đĩa ma sát

Đĩa ma sát là bộ phận tạo lực hãm thông qua tiếp xúc giữa các bề mặt. Khi phanh tác động, lực ép tạo ra ma sát và chuyển động quay của trục được giảm hoặc dừng lại.

Sau thời gian dài vận hành, bề mặt ma sát có thể bị mòn. Nếu độ mòn vượt mức cho phép, khả năng tạo mô-men hãm sẽ giảm và cần tiến hành kiểm tra hoặc thay thế.

3. Phần ứng và cơ cấu ép

Phần ứng có nhiệm vụ thay đổi vị trí dưới tác động của lực điện từ, từ đó tạo điều kiện cho phanh đóng hoặc nhả. Cơ cấu ép giúp duy trì lực tiếp xúc cần thiết giữa các bề mặt ma sát.

Độ chính xác của các chi tiết này ảnh hưởng đến thời gian tác động và khả năng làm việc ổn định của phanh điện từ.

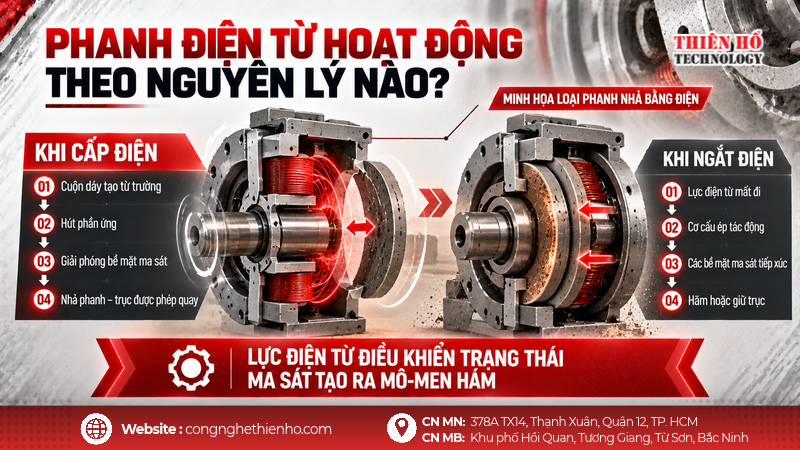

Phanh điện từ hoạt động theo nguyên lý nào?

Nguyên lý hoạt động của phanh điện từ dựa trên sự thay đổi lực hút điện từ để đóng hoặc nhả cơ cấu phanh. Tùy loại phanh, trạng thái tác động khi có điện hoặc mất điện sẽ khác nhau.

1. Khi phanh được cấp điện

Ở loại phanh nhả bằng điện, khi cuộn dây được cấp điện, từ trường được tạo ra và hút phần ứng về vị trí nhả phanh. Khi đó, trục motor có thể quay và thiết bị hoạt động bình thường.

Khi nguồn điện bị ngắt, lực điện từ mất đi và cơ cấu phanh trở về trạng thái hãm nhờ lò xo hoặc cơ cấu cơ khí. Thiết kế này thường được sử dụng khi cần giữ tải trong trường hợp mất điện.

2. Khi phanh tác động

Khi cơ cấu phanh chuyển sang trạng thái hãm, lực ép làm các bề mặt ma sát tiếp xúc với nhau. Ma sát tạo ra mô-men cản ngược chiều chuyển động, làm giảm tốc độ quay và cuối cùng dừng trục.

Khả năng hãm phụ thuộc vào mô-men phanh, tốc độ quay, tải trọng và đặc tính của cơ cấu. Do đó, lựa chọn phanh điện từ phải dựa trên điều kiện làm việc thực tế thay vì chỉ dựa vào công suất motor.

3. Khi phanh được nhả

Khi tín hiệu điều khiển làm phanh chuyển sang trạng thái nhả, lực ép lên bề mặt ma sát được giải phóng. Trục quay trở lại trạng thái tự do và motor tiếp tục truyền chuyển động cho máy.

Khoảng thời gian đóng và nhả phanh cần phù hợp với yêu cầu của hệ thống. Nếu phanh tác động quá chậm hoặc không nhả hoàn toàn, thiết bị có thể phát sinh nhiệt và tổn hao không cần thiết.

Ưu điểm của phanh điện từ

Phanh điện từ được sử dụng rộng rãi nhờ khả năng điều khiển thuận tiện và dễ tích hợp vào hệ thống máy. Khi được lựa chọn đúng, thiết bị có thể hỗ trợ kiểm soát chuyển động và nâng cao độ ổn định trong quá trình vận hành.
Điều khiển bằng tín hiệu điện Phanh có thể đóng hoặc nhả thông qua tín hiệu điện, giúp dễ dàng kết hợp với tủ điều khiển và hệ thống tự động hóa. Điều này đặc biệt hữu ích với dây chuyền cần thực hiện trình tự dừng máy theo chương trình.
Dừng và giữ tải Một số loại phanh điện từ có khả năng tạo mô-men hãm đủ lớn để giữ trục hoặc tải ở trạng thái đứng yên. Đây là đặc điểm quan trọng đối với máy nâng hạ và các cơ cấu có tải cần được giữ cố định.
Kết cấu tương đối gọn Phanh có thể được thiết kế tích hợp trực tiếp với motor hoặc lắp trên cụm truyền động. Kết cấu gọn giúp tiết kiệm không gian và thuận tiện hơn khi thiết kế máy.
Phù hợp với hệ thống tự động Khả năng nhận tín hiệu điều khiển giúp phanh điện từ dễ kết hợp với cảm biến, PLC, relay và các thiết bị điều khiển khác. Nhờ đó, quá trình dừng và giữ máy có thể được đồng bộ với toàn bộ dây chuyền.

Những yếu tố cần quan tâm khi chọn phanh điện từ

Không nên lựa chọn phanh điện từ chỉ dựa trên công suất motor. Mô-men hãm, tốc độ, tải trọng và chế độ làm việc đều cần được xem xét để đảm bảo phanh đáp ứng đúng yêu cầu.

Mô-men phanh : Mô-men phanh phải đủ lớn để dừng và giữ tải theo yêu cầu. Nếu mô-men không đủ, phanh có thể không dừng được trục hoặc tải vẫn tiếp tục chuyển động sau khi motor ngừng.
Tốc độ làm việc Tốc độ quay ảnh hưởng đến năng lượng cần tiêu tán trong mỗi lần phanh. Thiết bị làm việc ở tốc độ cao hoặc dừng thường xuyên cần được lựa chọn phù hợp với khả năng chịu nhiệt và tần suất tác động.
Tần suất đóng ngắt Nếu máy phải phanh liên tục trong thời gian ngắn, phanh sẽ phát sinh nhiệt nhiều hơn và bề mặt ma sát cũng nhanh mòn hơn. Vì vậy, cần kiểm tra số lần tác động trong một giờ hoặc một chu kỳ làm việc để lựa chọn đúng loại.
Điện áp điều khiển Điện áp cấp cho cuộn dây phải phù hợp với thông số của phanh điện từ và hệ thống điều khiển. Cấp sai điện áp có thể khiến phanh không nhả, nhả không hoàn toàn hoặc làm cuộn dây quá nhiệt.
Điều kiện môi trường Bụi, độ ẩm, nhiệt độ cao và môi trường có nhiều tạp chất có thể ảnh hưởng đến tuổi thọ của phanh. Với các máy làm việc trong môi trường khắc nghiệt, cần ưu tiên thiết bị có kết cấu và cấp bảo vệ phù hợp.

Thiên Hổ Technology - giải pháp thiết bị cho hệ thống công nghiệp

Thiên Hổ Technology cung cấp đa dạng thiết bị và giải pháp truyền động, tự động hóa công nghiệp, đáp ứng nhiều nhu cầu của doanh nghiệp từ motor, motor giảm tốc, biến tần, servo đến PLC, HMI và khởi động mềm. Danh mục thiết bị đa dạng giúp doanh nghiệp thuận tiện lựa chọn giải pháp phù hợp với từng hệ thống máy.

Thiên Hổ chú trọng tư vấn dựa trên điều kiện vận hành thực tế, từ công suất, tốc độ, tải trọng đến yêu cầu điều khiển và tần suất làm việc. Cách tiếp cận này giúp doanh nghiệp lựa chọn thiết bị phù hợp, hạn chế tình trạng sử dụng sản phẩm không đáp ứng đúng yêu cầu của máy.

Bên cạnh việc cung cấp thiết bị, Thiên Hổ Technology còn hướng đến giải pháp đồng bộ và hỗ trợ kỹ thuật trong quá trình triển khai. Việc lựa chọn đúng thiết bị điều khiển và cơ cấu phanh giúp hệ thống vận hành ổn định, kiểm soát chuyển động tốt hơn và hạn chế thời gian dừng máy ngoài kế hoạch.

Kết luận

Phanh điện từ là thiết bị quan trọng trong các hệ thống cần dừng, hãm hoặc giữ trục và tải sau khi motor ngừng hoạt động. Nguyên lý của thiết bị dựa trên lực điện từ kết hợp với cơ cấu ma sát để tạo mô-men hãm theo yêu cầu.

Khi lựa chọn phanh điện từ, doanh nghiệp cần xem xét mô-men phanh, tốc độ, tần suất đóng ngắt, điện áp điều khiển và điều kiện môi trường. Lựa chọn đúng ngay từ đầu giúp thiết bị hoạt động ổn định, hạn chế hao mòn và nâng cao độ an toàn cho hệ thống.

Thiên Hổ Technology - giải pháp thiết bị cho hệ thống công nghiệp

FAQ - Câu hỏi thường gặp

1. Phanh điện từ dùng để làm gì? Phanh điện từ dùng để giảm tốc, dừng hoặc giữ trục quay và tải trong hệ thống máy. Thiết bị thường được sử dụng khi máy yêu cầu kiểm soát chuyển động hoặc giữ tải sau khi motor dừng.

2. Phanh điện từ có hoạt động khi mất điện không? Tùy loại phanh và thiết kế hệ thống. Một số loại được thiết kế để tự động tác động khi mất điện, giúp giữ tải và tăng mức độ an toàn cho thiết bị.

3. Phanh điện từ có thể lắp trực tiếp trên motor không? Có. Nhiều loại phanh được thiết kế để tích hợp với motor, đặc biệt trong các ứng dụng cần dừng và giữ trục nhanh chóng.

4. Khi nào cần thay phanh điện từ? Cần xem xét thay thế khi bề mặt ma sát mòn vượt giới hạn, mô-men hãm giảm, phanh hoạt động không ổn định hoặc cuộn dây có dấu hiệu hư hỏng. Chu kỳ thay thế nên dựa trên tình trạng thực tế và khuyến cáo của nhà sản xuất.

5. Phanh điện từ có cần bảo trì định kỳ không? Có. Kiểm tra bề mặt ma sát, khe hở, cuộn dây, nhiệt độ và tình trạng hoạt động giúp phát hiện sớm các vấn đề và duy trì khả năng hãm của thiết bị.
