Motor điện 3 pha là gì và hoạt động theo nguyên lý nào?

Tìm hiểu motor điện 3 pha là gì, cấu tạo stator – rotor, nguyên lý tạo từ trường quay, cách sinh mô-men và các thông số quan trọng khi lựa chọn motor.

Motor điện 3 pha là gì và hoạt động theo nguyên lý nào?

---

Motor điện 3 pha là gì? Vì sao được sử dụng phổ biến trong công nghiệp?

Motor điện 3 pha là động cơ sử dụng nguồn điện xoay chiều ba pha để biến đổi điện năng thành cơ năng, tạo chuyển động quay phục vụ cho máy móc và dây chuyền sản xuất.

Trong công nghiệp, motor 3 pha được sử dụng rất phổ biến cho các thiết bị như máy bơm, quạt, băng tải, máy khuấy, máy nghiền, máy nén và nhiều cơ cấu truyền động khác. So với các động cơ công suất nhỏ sử dụng nguồn một pha, motor 3 pha phù hợp hơn với những hệ thống cần vận hành ổn định và làm việc trong thời gian dài.

Về cấu tạo cơ bản, motor gồm hai phần chính là stator và rotor. Stator là phần đứng yên, chứa các cuộn dây được cấp nguồn điện ba pha. Rotor nằm bên trong và quay khi chịu tác động của từ trường do stator tạo ra.

Điểm quan trọng của nguồn điện ba pha là ba dòng điện có độ lệch pha với nhau. Khi được cấp vào các cuộn dây stator, chúng tạo ra từ trường quay bên trong động cơ. Từ trường này tác động lên rotor và làm rotor quay theo.

Tốc độ của motor phụ thuộc vào tần số nguồn điện, số cực của động cơ và đặc tính làm việc của rotor. Đây cũng là cơ sở để biến tần có thể điều chỉnh tốc độ motor bằng cách thay đổi tần số nguồn cấp.

Vì vậy, để hiểu motor điện 3 pha là gì, có thể xem đây là một thiết bị chuyển đổi năng lượng, trong đó nguồn điện ba pha tạo ra từ trường quay và từ trường này sinh ra mô-men làm quay trục động cơ.

Ở phần tiếp theo, nguyên lý này sẽ được phân tích rõ hơn qua quá trình tạo từ trường quay → cảm ứng trên rotor → sinh mô-men → rotor quay.

---

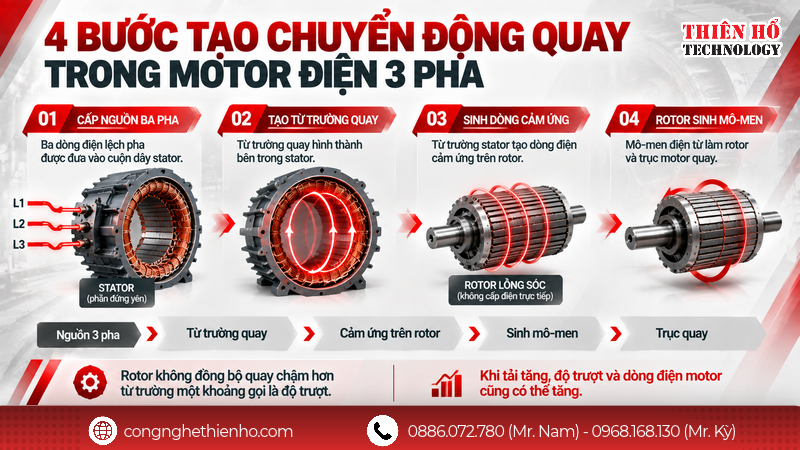

Nguyên lý hoạt động của motor điện 3 pha

Nguyên lý hoạt động của motor điện 3 pha có thể hiểu qua bốn bước chính: nguồn điện ba pha tạo từ trường quay, từ trường tác động lên rotor, rotor sinh mô-men và trục động cơ bắt đầu quay.

1. Nguồn điện 3 pha tạo ra từ trường quay trong stator

Khi nguồn điện xoay chiều ba pha được cấp vào các cuộn dây stator, ba dòng điện có độ lệch pha với nhau sẽ tạo ra một từ trường quay bên trong động cơ.

Từ trường này không đứng yên mà liên tục quay quanh stator với tốc độ phụ thuộc vào:

• Tần số nguồn điện.
• Số cực của motor.

Đây là yếu tố nền tảng giúp motor điện 3 pha có thể tự tạo chuyển động quay mà không cần thêm cơ cấu khởi động cơ học.

2. Từ trường quay tạo dòng điện cảm ứng trong rotor

Với motor không đồng bộ ba pha sử dụng rotor lồng sóc, rotor không được cấp điện trực tiếp từ bên ngoài.

Khi từ trường quay của stator quét qua các thanh dẫn trên rotor, dòng điện cảm ứng được hình thành trong rotor. Dòng điện này tiếp tục tạo ra từ trường riêng.

Sự tương tác giữa từ trường stator và từ trường rotor tạo ra lực điện từ, từ đó sinh mô-men làm rotor quay.

3. Rotor quay theo chiều của từ trường stator

Khi mô-men điện từ đủ lớn để thắng mô-men cản của tải, rotor bắt đầu quay và truyền chuyển động ra trục motor.

Rotor luôn có xu hướng quay theo chiều của từ trường quay. Tuy nhiên, với motor không đồng bộ, tốc độ rotor thường thấp hơn một chút so với tốc độ từ trường.

Khoảng chênh lệch này được gọi là độ trượt.

Độ trượt là yếu tố cần thiết để duy trì quá trình cảm ứng điện từ trong rotor. Nếu rotor quay đúng bằng tốc độ từ trường, sự chuyển động tương đối giữa từ trường và rotor gần như không còn, khả năng tạo mô-men cũng giảm.

4. Khi tải thay đổi, dòng điện và độ trượt cũng thay đổi

Motor điện 3 pha không làm việc ở một trạng thái cố định.

Khi tải cơ khí tăng, rotor có xu hướng giảm tốc nhẹ. Độ trượt tăng lên, dòng điện rotor và mô-men điện từ cũng tăng để motor đáp ứng tải.

Ngược lại, khi tải giảm, motor cần ít mô-men hơn và dòng điện vận hành cũng có thể giảm.

Có thể tóm tắt nguyên lý hoạt động theo chuỗi:

Nguồn điện 3 pha → từ trường quay stator → cảm ứng dòng điện trên rotor → sinh mô-men điện từ → rotor quay → truyền cơ năng ra tải.

Nhờ nguyên lý này, motor điện 3 pha có thể chuyển đổi điện năng thành chuyển động quay để dẫn động nhiều thiết bị công nghiệp. Khi cần thay đổi tốc độ, biến tần sẽ tác động vào tần số và điện áp cấp cho motor, từ đó thay đổi tốc độ của từ trường quay và điều khiển tốc độ động cơ.

---

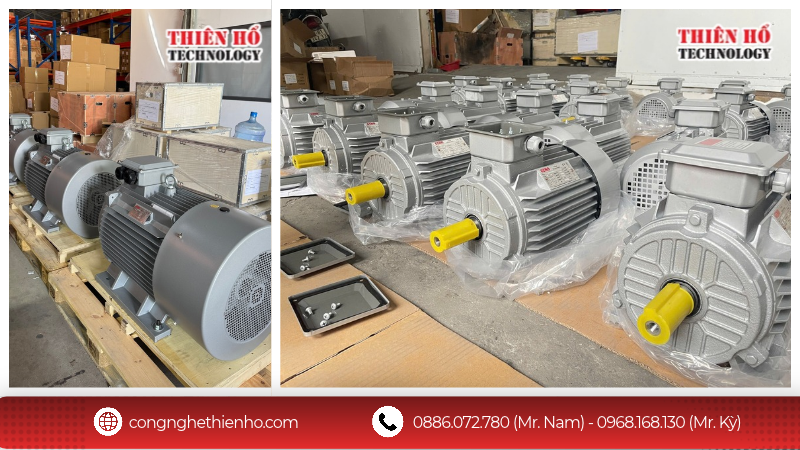

Motor điện 3 pha khác gì so với motor điện 1 pha?

Motor điện 1 pha và motor điện 3 pha đều có chức năng chuyển đổi điện năng thành cơ năng, nhưng khác nhau rõ nhất ở nguồn cấp, khả năng khởi động, mức độ ổn định khi vận hành và phạm vi ứng dụng.

1. Khác nhau về nguồn điện sử dụng

Motor 1 pha sử dụng nguồn điện một pha, thường phù hợp với các thiết bị công suất nhỏ hoặc những nơi không có sẵn nguồn điện ba pha.

Trong khi đó, motor 3 pha sử dụng nguồn điện ba pha. Đây là loại nguồn phổ biến trong nhà máy, xưởng sản xuất và các hệ thống công nghiệp.

Sự khác biệt về nguồn cấp ảnh hưởng trực tiếp đến cách motor tạo từ trường quay và đặc tính vận hành.

2. Motor 3 pha tạo từ trường quay thuận lợi hơn

Với motor 3 pha, ba dòng điện lệch pha trong stator tạo ra từ trường quay liên tục. Nhờ đó, motor có khả năng tự khởi động và duy trì chuyển động quay ổn định.

Motor 1 pha không tạo được từ trường quay theo cách tương tự ngay từ đầu. Vì vậy, nhiều loại motor 1 pha cần thêm tụ điện hoặc cuộn phụ để tạo mô-men khởi động.

Đây là một trong những khác biệt quan trọng về nguyên lý hoạt động giữa hai loại động cơ.

3. Phạm vi ứng dụng cũng khác nhau

Motor 1 pha thường được sử dụng cho các thiết bị công suất nhỏ như quạt, bơm dân dụng hoặc một số máy móc quy mô nhỏ.

Motor 3 pha phù hợp hơn với các ứng dụng công nghiệp như:

• Máy bơm công nghiệp.
• Quạt công nghiệp.
• Băng tải.
• Máy khuấy.
• Máy nghiền.
• Máy nén.
• Các hệ truyền động trong dây chuyền sản xuất.

Có thể so sánh ngắn gọn như sau:

Như vậy, motor điện 3 pha thường được ưu tiên trong công nghiệp nhờ khả năng vận hành ổn định, phù hợp với tải lớn và dễ kết hợp với biến tần trong các hệ thống cần điều chỉnh tốc độ. Motor 1 pha vẫn phù hợp với các ứng dụng nhỏ, nhưng không phải lựa chọn tối ưu cho mọi hệ thống công nghiệp.

---

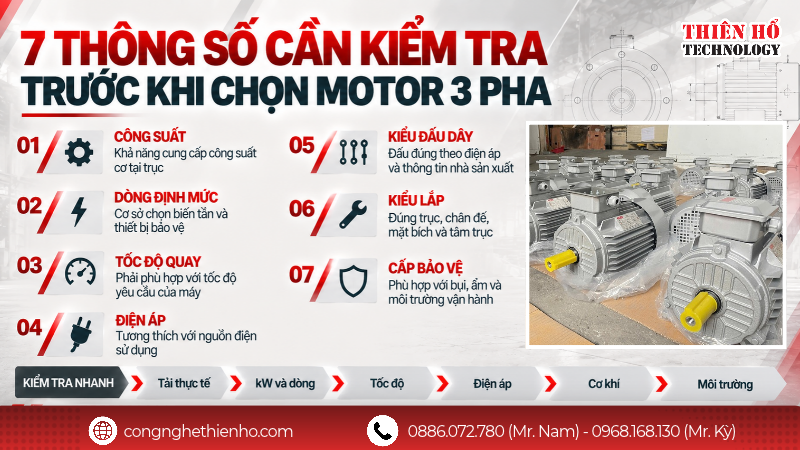

Các thông số quan trọng cần hiểu khi lựa chọn motor điện 3 pha

Sau khi hiểu nguyên lý hoạt động, bước tiếp theo là đọc đúng các thông số trên nameplate motor. Với motor điện 3 pha, không nên chỉ nhìn vào công suất kW mà cần đối chiếu đồng thời dòng điện, tốc độ quay và điều kiện làm việc thực tế.

1. Công suất và dòng định mức

Công suất cho biết khả năng cơ học mà motor có thể cung cấp tại trục trong điều kiện định mức. Tuy nhiên, khi lựa chọn motor cho máy, dòng định mức cũng là thông số rất quan trọng vì nó phản ánh trực tiếp mức điện mà motor cần khi làm việc ở tải định mức.

Hai motor cùng công suất chưa chắc có dòng định mức giống nhau hoàn toàn. Vì vậy, khi thay thế motor hoặc ghép với biến tần, contactor, CB và thiết bị bảo vệ, cần kiểm tra cả kW và dòng điện.

Nếu motor thường xuyên vận hành gần hoặc vượt dòng định mức, cần kiểm tra lại tải cơ khí, nguồn điện và khả năng lựa chọn motor trước khi kết luận.

2. Tốc độ quay và số cực motor

Tốc độ motor có liên quan đến tần số nguồn và số cực của động cơ. Đây là thông số ảnh hưởng trực tiếp đến khả năng tương thích với máy đang sử dụng.

Ví dụ, cùng một công suất nhưng motor tốc độ cao và motor tốc độ thấp có thể tạo ra đặc tính mô-men và tốc độ đầu ra rất khác nhau.

Khi thay motor cũ, cần đặc biệt kiểm tra:

• Tốc độ định mức trên nameplate.
• Số cực motor.
• Tốc độ yêu cầu của máy.
• Có sử dụng hộp giảm tốc hoặc truyền động đai hay không.
• Có điều khiển bằng biến tần hay không.

Không nên thay motor chỉ vì cùng công suất nếu tốc độ không tương thích với cơ cấu máy.

3. Điện áp, cách đấu dây và chế độ vận hành

Motor điện 3 pha cần được cấp đúng điện áp và đấu dây phù hợp với thông số của nhà sản xuất.

Trên nameplate thường có thông tin liên quan đến điện áp và kiểu đấu dây. Nếu đấu không phù hợp, motor có thể không đạt đúng đặc tính vận hành hoặc phát sinh dòng điện bất thường.

Ngoài ra, cần xem xét thêm:

• Tần số nguồn.
• Kiểu lắp đặt.
• Cấp bảo vệ.
• Nhiệt độ môi trường.
• Thời gian vận hành liên tục hay gián đoạn.
• Phương pháp khởi động trực tiếp, sao – tam giác, khởi động mềm hoặc biến tần.

Có thể tóm tắt các thông số cần kiểm tra như sau:

Vì vậy, khi lựa chọn motor điện 3 pha, cần xem nameplate như một bộ thông tin tổng thể thay vì chỉ chọn theo công suất. Motor phù hợp phải đồng thời đúng tải, đúng tốc độ, đúng điện áp và phù hợp với điều kiện vận hành của máy.

---

Thiên Hổ cung cấp motor điện 3 pha cho nhiều ứng dụng công nghiệp

Khi lựa chọn motor điện 3 pha, cần đối chiếu đúng công suất, dòng định mức, tốc độ, điện áp và điều kiện vận hành thực tế. Đây cũng là cách Thiên Hổ hỗ trợ khách hàng lựa chọn motor phù hợp cho từng hệ thống.

Thiên Hổ cung cấp các dòng motor GIMO cho nhiều ứng dụng như bơm, quạt, băng tải, máy khuấy, máy nghiền và các hệ truyền động công nghiệp. Nguồn hàng tại cả miền Bắc và miền Nam giúp đáp ứng nhanh nhu cầu thay thế motor hoặc triển khai máy mới.

Liên hệ Thiên Hổ để được tư vấn motor điện 3 pha theo đúng công suất, đúng tốc độ và đặc tính tải thực tế.
