Khoảng cách giữa biến tần và motor bao nhiêu là phù hợp? Những điều doanh nghiệp cần biết trước khi lắp đặt

Mục lục

Tìm hiểu khoảng cách phù hợp giữa biến tần và motor, các yếu tố ảnh hưởng như chiều dài cáp, tần số sóng mang, điện áp phản xạ và giải pháp giúp hệ thống vận hành ổn định, an toàn.

Khoảng cách giữa biến tần và motor bao nhiêu là phù hợp? Những điều doanh nghiệp cần biết trước khi lắp đặt

Khoảng cách giữa biến tần và motor có thực sự quan trọng?

Khi lựa chọn biến tần cho hệ thống truyền động, nhiều doanh nghiệp thường tập trung vào công suất, điện áp hay tính năng điều khiển mà ít quan tâm đến khoảng cách giữa biến tần và motor. Tuy nhiên, đây lại là một yếu tố có ảnh hưởng trực tiếp đến độ ổn định của hệ thống, tuổi thọ thiết bị và chi phí đầu tư.

Trong thực tế, không có một con số cố định áp dụng cho mọi trường hợp. Khoảng cách phù hợp phụ thuộc vào nhiều yếu tố như công suất biến tần, loại cáp sử dụng, tần số đóng cắt (carrier frequency), đặc tính của motor và điều kiện lắp đặt.

Nếu bố trí không phù hợp, doanh nghiệp có thể gặp các vấn đề như:

Điện áp phản xạ (Voltage Reflection) gây ảnh hưởng đến cách điện của motor.
Nhiễu điện từ (EMI) làm ảnh hưởng đến tín hiệu điều khiển.
Tăng dòng rò.
Motor nóng bất thường.
Giảm tuổi thọ của cả biến tần và động cơ.

Ngược lại, khi lựa chọn đúng phương án lắp đặt và sử dụng các giải pháp kỹ thuật phù hợp, hệ thống vẫn có thể vận hành ổn định ngay cả khi biến tần và motor cách nhau hàng chục, thậm chí hàng trăm mét.

Trong bài viết này, Thiên Hổ sẽ giúp doanh nghiệp hiểu rõ những yếu tố ảnh hưởng đến khoảng cách giữa biến tần và motor, các rủi ro thường gặp cũng như giải pháp giúp hệ thống vận hành an toàn và ổn định.

Khoảng cách giữa biến tần và motor bao nhiêu là phù hợp? Những điều doanh nghiệp cần biết trước khi lắp đặt

Vì sao khoảng cách giữa biến tần và motor lại ảnh hưởng đến hệ thống?

Biến tần không cấp điện áp hình sin như lưới điện thông thường mà tạo ra điện áp dạng xung PWM (Pulse Width Modulation) với tần số đóng cắt cao.

Khi chiều dài cáp tăng lên, tín hiệu điện sẽ chịu ảnh hưởng của điện cảm, điện dung và hiện tượng phản xạ sóng điện áp. Điều này khiến điện áp tại đầu motor có thể cao hơn đáng kể so với điện áp đầu ra của biến tần.

Theo kinh nghiệm triển khai của đội ngũ kỹ thuật Thiên Hổ, đây là nguyên nhân phổ biến khiến nhiều hệ thống sau một thời gian vận hành xuất hiện các hiện tượng như:

Motor nóng hơn bình thường.
Hỏng cách điện cuộn dây.
Báo lỗi quá dòng hoặc quá áp.
Nhiễu tín hiệu PLC, HMI.
Giảm tuổi thọ bạc đạn do dòng điện rò qua trục.

Những vấn đề này thường không xuất hiện ngay khi lắp đặt mà tích lũy theo thời gian, khiến doanh nghiệp khó xác định nguyên nhân.

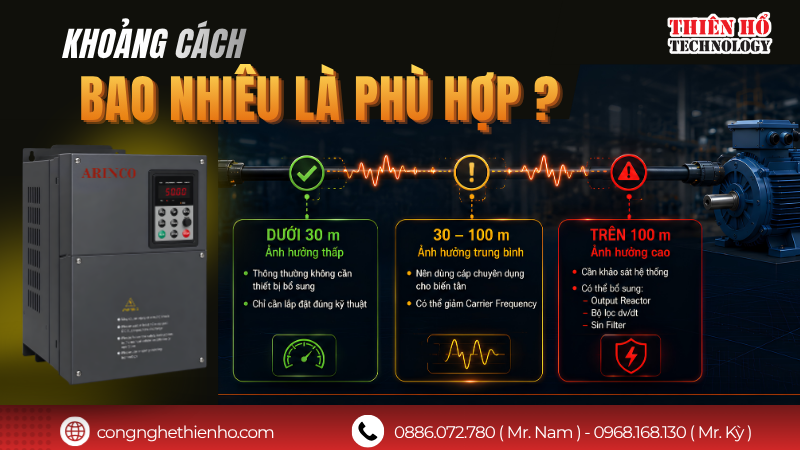

Khoảng cách giữa biến tần và motor bao nhiêu là phù hợp?

Trên thực tế, khoảng cách giữa biến tần và motor không nên được lựa chọn theo một con số cố định mà cần đánh giá dựa trên công suất hệ thống, loại cáp, điều kiện môi trường và khuyến nghị của nhà sản xuất. Việc xác định đúng khoảng cách giữa biến tần và motor sẽ giúp giảm rủi ro điện áp phản xạ và tăng độ ổn định của hệ thống.

Không có một tiêu chuẩn chung cho mọi hệ thống. Tuy nhiên, trong thực tế công nghiệp, có thể tham khảo như sau:

Chiều dài cáp	Mức độ ảnh hưởng	Khuyến nghị
Dưới 30 m	Thấp	Thông thường không cần giải pháp bổ sung nếu lắp đặt đúng kỹ thuật.
30–100 m	Trung bình	Nên sử dụng cáp chuyên dụng cho biến tần và xem xét giảm tần số sóng mang nếu cần.
Trên 100 m	Cao	Cần đánh giá kỹ hệ thống, có thể phải bổ sung cuộn kháng đầu ra hoặc bộ lọc phù hợp.

Bảng trên chỉ mang tính tham khảo. Giới hạn thực tế phụ thuộc vào:

Công suất biến tần.
Điện áp làm việc.
Loại motor.
Loại cáp.
Điều kiện môi trường.
Khuyến nghị của nhà sản xuất.

Vì vậy, doanh nghiệp không nên chỉ dựa vào chiều dài cáp để quyết định phương án lắp đặt.

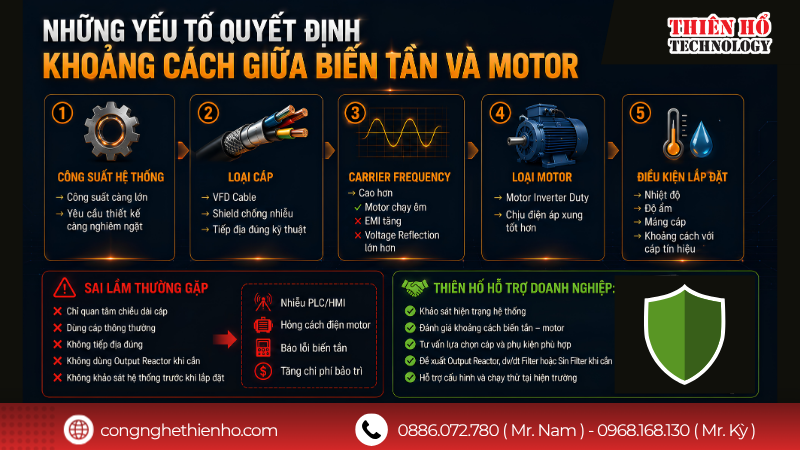

Những yếu tố quyết định khoảng cách giữa biến tần và motor

1. Công suất của hệ thống

Công suất càng lớn, dòng điện càng cao và yêu cầu đối với hệ thống cáp càng nghiêm ngặt. Các ứng dụng sử dụng biến tần công suất lớn như:

Máy nghiền
Máy đùn
Máy ép
Hệ thống quạt công nghiệp
Máy bơm công suất lớn

thường cần được khảo sát kỹ hơn trước khi quyết định vị trí lắp đặt biến tần.

2. Loại cáp sử dụng

Đây là yếu tố thường bị bỏ qua nhưng ảnh hưởng rất lớn đến chất lượng truyền tải.

Đối với hệ thống sử dụng biến tần, nên ưu tiên:

Cáp chuyên dụng cho biến tần (VFD Cable).
Lớp chống nhiễu (Shield).
Tiết diện phù hợp với dòng tải.
Tiếp địa đúng kỹ thuật.

Việc sử dụng đúng loại cáp không chỉ giảm nhiễu mà còn giúp hạn chế hiện tượng điện áp phản xạ.

3. Tần số sóng mang (Carrier Frequency)

Tần số sóng mang càng cao:

Motor vận hành êm hơn.
Tiếng ồn giảm.

Tuy nhiên:

Nhiễu điện từ tăng.
Điện áp phản xạ lớn hơn.
Tổn hao trên cáp tăng.

Trong nhiều trường hợp, kỹ sư sẽ giảm Carrier Frequency để hệ thống hoạt động ổn định hơn khi khoảng cách giữa biến tần và motor lớn.

4. Loại motor sử dụng

Không phải motor nào cũng phù hợp với việc vận hành cùng biến tần ở khoảng cách xa.

Các dòng motor đời mới thường có:

Cách điện tốt hơn.
Khả năng chịu điện áp xung cao hơn.
Phù hợp với điều khiển bằng biến tần.

Trong khi đó, nhiều motor cũ có thể cần bổ sung giải pháp bảo vệ nếu tiếp tục sử dụng với biến tần.

5. Điều kiện lắp đặt thực tế

Khoảng cách phù hợp còn phụ thuộc vào:

Nhiệt độ môi trường.
Độ ẩm.
Mức độ nhiễu điện từ.
Cách bố trí máng cáp.
Khoảng cách giữa cáp động lực và cáp tín hiệu.

Một hệ thống được thiết kế đúng ngay từ đầu sẽ giúp giảm đáng kể nguy cơ phát sinh sự cố trong quá trình vận hành.

Có thể thấy, khoảng cách giữa biến tần và motor chịu ảnh hưởng đồng thời bởi nhiều yếu tố kỹ thuật. Vì vậy, doanh nghiệp cần đánh giá tổng thể hệ thống thay vì chỉ dựa trên chiều dài cáp.

Những rủi ro khi đặt biến tần quá xa motor

Nếu không đánh giá đúng ngay từ giai đoạn thiết kế, doanh nghiệp có thể phải đối mặt với nhiều vấn đề như:

Motor nhanh xuống cấp.
Hỏng lớp cách điện cuộn dây.
Nhiễu tín hiệu PLC hoặc HMI.
Biến tần thường xuyên báo lỗi.
Tăng chi phí bảo trì.
Giảm tuổi thọ thiết bị.
Thời gian dừng máy ngoài kế hoạch.

Theo kinh nghiệm triển khai của Thiên Hổ, nhiều sự cố tưởng như do biến tần hoặc motor thực chất lại xuất phát từ phương án đi dây và bố trí thiết bị chưa phù hợp.

Giải pháp khi bắt buộc phải lắp đặt khoảng cách giữa biến tần và motor quá xa

Trong nhiều nhà máy, việc đặt biến tần gần motor là không khả thi do điều kiện mặt bằng hoặc yêu cầu vận hành.

Khi đó, kỹ sư có thể cân nhắc một số giải pháp như:

Sử dụng cáp chuyên dụng cho biến tần.
Lựa chọn tiết diện cáp phù hợp.
Giảm tần số sóng mang.
Bổ sung cuộn kháng đầu ra (Output Reactor).
Sử dụng bộ lọc dv/dt hoặc Sin Filter khi cần.
Thiết kế hệ thống tiếp địa đúng tiêu chuẩn.
Tách riêng cáp động lực và cáp tín hiệu để giảm nhiễu.

Việc lựa chọn giải pháp nào phụ thuộc vào từng ứng dụng cụ thể và cần được đánh giá bởi đội ngũ kỹ thuật có kinh nghiệm.

Khi khoảng cách giữa biến tần và motor lớn hơn khuyến nghị của nhà sản xuất, việc bổ sung các thiết bị như Output Reactor hoặc bộ lọc dv/dt sẽ giúp giảm điện áp phản xạ và bảo vệ động cơ hiệu quả hơn.

Checklist đánh giá khoảng cách giữa biến tần và motor trước khi lắp đặt

Trước khi triển khai, doanh nghiệp nên kiểm tra:

Nội dung cần đánh giá	Mục đích
Công suất biến tần	Lựa chọn phương án phù hợp
Chiều dài cáp	Đánh giá mức ảnh hưởng
Loại motor	Kiểm tra khả năng tương thích
Loại cáp sử dụng	Giảm tổn hao và nhiễu
Tần số sóng mang	Tối ưu vận hành
Phương án tiếp địa	Đảm bảo an toàn điện
Điều kiện môi trường	Hạn chế tác động bên ngoài
Có cần bộ lọc đầu ra hay không	Bảo vệ motor và biến tần

Kinh nghiệm từ đội ngũ kỹ thuật Thiên Hổ

Trong quá trình triển khai hệ thống truyền động cho nhiều lĩnh vực như sản xuất vật liệu xây dựng, thực phẩm, xử lý nước, cơ khí và môi trường, đội ngũ kỹ sư Thiên Hổ luôn đánh giá khoảng cách giữa biến tần và motor ngay từ giai đoạn khảo sát.

Thay vì áp dụng một khoảng cách cố định, kỹ sư sẽ xem xét tổng thể hệ thống, bao gồm công suất, loại tải, điều kiện lắp đặt, chiều dài cáp và yêu cầu vận hành để đưa ra giải pháp phù hợp. Điều này giúp doanh nghiệp hạn chế rủi ro kỹ thuật, giảm chi phí bảo trì và đảm bảo hệ thống hoạt động ổn định trong thời gian dài.

Trong nhiều dự án thực tế, việc tính toán chính xác khoảng cách giữa biến tần và motor ngay từ giai đoạn thiết kế đã giúp doanh nghiệp hạn chế lỗi phát sinh và giảm đáng kể chi phí bảo trì sau này.

Thiên Hổ đồng hành cùng doanh nghiệp từ thiết kế đến vận hành

Khoảng cách giữa biến tần và motor chỉ là một trong nhiều yếu tố ảnh hưởng đến hiệu quả của hệ thống truyền động. Tuy nhiên, nếu đánh giá không đúng khoảng cách giữa biến tần và motor, doanh nghiệp có thể gặp các vấn đề như nhiễu điện từ, điện áp phản xạ hoặc giảm tuổi thọ động cơ.

Khi làm việc với Thiên Hổ, doanh nghiệp được hỗ trợ:

Khảo sát hiện trạng hệ thống.
Tư vấn lựa chọn biến tần phù hợp với ứng dụng.
Đánh giá chiều dài cáp và phương án lắp đặt.
Đề xuất giải pháp giảm nhiễu và bảo vệ motor.
Hỗ trợ cấu hình và chạy thử tại hiện trường.
Đồng hành kỹ thuật trong suốt quá trình vận hành.

Nhờ đó, doanh nghiệp không chỉ lựa chọn đúng thiết bị mà còn xây dựng được hệ thống truyền động ổn định, an toàn và tối ưu chi phí vận hành trong dài hạn.

FAQ - Câu hỏi thường gặp

1. Khoảng cách giữa biến tần và motor càng ngắn càng tốt? Thông thường, khoảng cách ngắn sẽ giúp giảm ảnh hưởng của điện áp phản xạ và nhiễu điện từ. Tuy nhiên, vị trí lắp đặt còn phụ thuộc vào điều kiện thực tế của nhà máy và yêu cầu vận hành.

2. Khi nào cần sử dụng cuộn kháng hoặc bộ lọc đầu ra? Nếu khoảng cách giữa biến tần và motor lớn hoặc hệ thống có nguy cơ phát sinh điện áp phản xạ, kỹ sư có thể cân nhắc sử dụng cuộn kháng đầu ra, bộ lọc dv/dt hoặc Sin Filter để bảo vệ thiết bị.

3. Có thể sử dụng cáp điện thông thường giữa biến tần và motor không? Trong nhiều ứng dụng, nên ưu tiên cáp chuyên dụng cho biến tần để giảm nhiễu điện từ, hạn chế dòng rò và tăng độ ổn định của hệ thống.

4. Motor cũ có thể sử dụng với biến tần ở khoảng cách xa không? Có thể, nhưng cần đánh giá tình trạng cách điện, đặc tính của motor và điều kiện vận hành. Một số trường hợp cần bổ sung giải pháp bảo vệ để đảm bảo tuổi thọ thiết bị.

5. Có nên khảo sát hệ thống trước khi lắp đặt? Nên. Việc khảo sát giúp xác định phương án bố trí thiết bị, lựa chọn cáp, đánh giá nhu cầu sử dụng bộ lọc và cấu hình biến tần phù hợp, từ đó giảm rủi ro và tối ưu hiệu quả đầu tư.
