Hiệu suất truyền động là gì và được hình thành như thế nào?

Tìm hiểu hiệu suất truyền động là gì, các dạng tổn thất trong motor, hộp giảm tốc và cơ cấu truyền động, cùng cách đánh giá hiệu quả của toàn hệ thống.

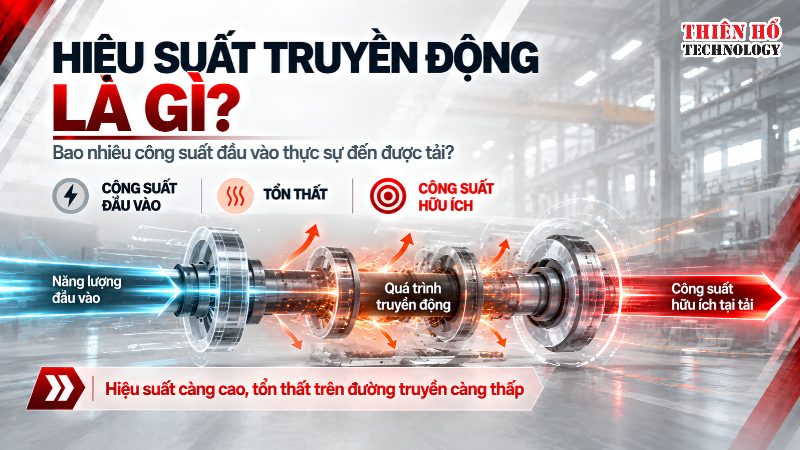

Hiệu suất truyền động là gì và hoạt động theo nguyên lý nào?

---

Hiệu suất truyền động là gì? Vì sao hệ truyền động luôn có tổn thất?

Hiệu suất truyền động là tỷ lệ giữa công suất hữu ích nhận được tại đầu ra và công suất được đưa vào hệ truyền động. Chỉ số này cho biết bao nhiêu phần năng lượng đầu vào thực sự được chuyển thành công suất phục vụ cho tải.

Trong một hệ thống công nghiệp, năng lượng thường phải đi qua nhiều thiết bị trước khi đến cơ cấu làm việc. Ví dụ:Nguồn điện → biến tần → motor → khớp nối hoặc hộp giảm tốc → trục máy → tải

Ở mỗi giai đoạn đều tồn tại một mức tổn thất nhất định. Motor có tổn thất điện và nhiệt; hộp giảm tốc có ma sát giữa bánh răng, ổ bi và dầu bôi trơn; truyền động đai có thể xuất hiện trượt hoặc biến dạng; khớp nối và các chi tiết cơ khí cũng tạo ra ma sát trong quá trình vận hành.

Vì vậy, công suất thực tế đến tải luôn thấp hơn công suất được đưa vào ban đầu. Đây là lý do hiệu suất truyền động không thể được đánh giá chỉ bằng công suất ghi trên nameplate motor.

Ví dụ, motor có thể làm việc với hiệu suất tốt nhưng nếu hộp giảm tốc bị thiếu dầu, ổ bi xuống cấp hoặc cơ cấu máy có ma sát lớn thì hiệu suất của toàn bộ hệ truyền động vẫn giảm.

Ngược lại, một hệ thống được lựa chọn đúng tải, đúng tỷ số truyền và được bảo trì tốt sẽ hạn chế tổn thất không cần thiết, giúp phần lớn năng lượng được truyền đến cơ cấu làm việc.

Do đó, khi nói đến hiệu suất truyền động, cần xem xét toàn bộ quá trình truyền năng lượng từ thiết bị đầu vào đến tải cuối cùng. Hiệu suất càng cao có nghĩa là tổn thất trên đường truyền càng thấp và phần công suất hữu ích đến máy càng lớn.

Ở phần tiếp theo, nguyên lý này sẽ được làm rõ qua từng mắt xích của hệ truyền động và cách hiệu suất tổng được hình thành từ hiệu suất của từng thiết bị.

---

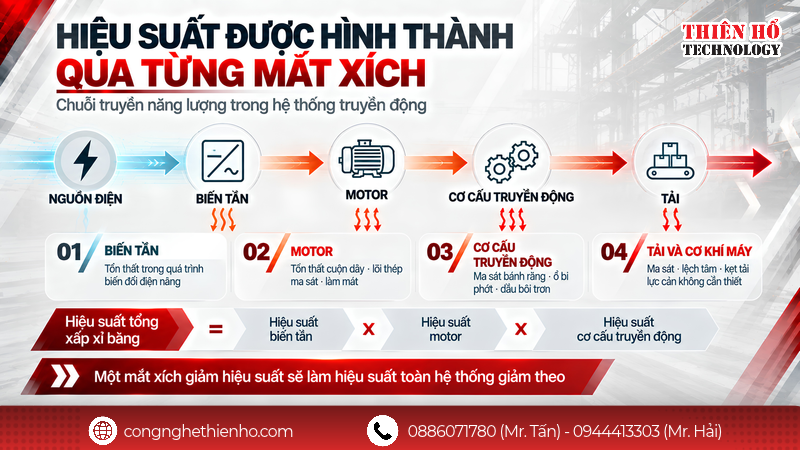

Hiệu suất được hình thành trong một hệ truyền động như thế nào?

Hiệu suất của hệ truyền động được hình thành từ toàn bộ quá trình chuyển đổi và truyền năng lượng từ nguồn đến tải. Mỗi thiết bị trong chuỗi đều tiêu hao một phần năng lượng dưới dạng nhiệt, ma sát hoặc các tổn thất điện – cơ khác. Vì vậy, hiệu suất tổng của hệ thống phụ thuộc vào hiệu suất của từng mắt xích chứ không chỉ riêng motor.

Có thể hình dung một hệ truyền động công nghiệp theo chuỗi: Nguồn điện → biến tần → motor → hộp giảm tốc hoặc cơ cấu truyền động → tải

Nếu một trong các khâu hoạt động kém hiệu quả, công suất hữu ích đến tải sẽ giảm dù những thiết bị còn lại vẫn vận hành bình thường.

1. Motor chuyển điện năng thành cơ năng nhưng luôn tồn tại tổn thất

Motor nhận điện năng từ nguồn hoặc biến tần và chuyển đổi thành mô-men, tốc độ tại trục. Tuy nhiên, quá trình này không thể đạt hiệu suất tuyệt đối.

Một phần năng lượng bị tiêu hao bởi điện trở của cuộn dây, tổn thất trong lõi thép, ma sát ổ bi, quạt làm mát và các yếu tố cơ khí khác. Phần năng lượng không được chuyển thành cơ năng thường biểu hiện dưới dạng nhiệt.

Mức hiệu suất của motor còn phụ thuộc vào điểm tải. Một motor được chọn lớn hơn nhiều so với nhu cầu và thường xuyên vận hành ở tải thấp chưa chắc làm việc tại vùng hiệu quả nhất của nó. Ngược lại, motor thường xuyên bị quá tải cũng làm tăng dòng điện và nhiệt, ảnh hưởng đến hiệu suất cũng như độ bền của thiết bị.

Vì vậy, lựa chọn motor đúng công suất không chỉ liên quan đến khả năng kéo tải mà còn ảnh hưởng đến hiệu quả của toàn bộ hệ truyền động.

2. Cơ cấu truyền động tiếp tục tạo ra tổn thất trước khi công suất đến tải

Sau motor, công suất cơ có thể được truyền trực tiếp đến máy hoặc đi qua hộp giảm tốc, dây đai, xích, khớp nối và các cơ cấu trung gian khác.Mỗi cơ cấu đều có tổn thất riêng.

Với hộp giảm tốc, tổn thất có thể đến từ ma sát giữa các bề mặt răng, ổ bi, phớt và sự khuấy dầu bên trong hộp số. Với truyền động đai, tổn thất có thể tăng nếu dây đai căng không đúng, bị trượt hoặc đã xuống cấp. Với xích tải, tình trạng bôi trơn, độ căng và độ đồng tâm của hệ thống cũng ảnh hưởng đến năng lượng được truyền đến tải.

Điều này giải thích vì sao một motor vẫn chạy bình thường nhưng hệ thống có thể tiêu thụ nhiều điện hơn trước. Nguyên nhân đôi khi không nằm ở motor mà nằm ở phần cơ khí phía sau motor đang tạo thêm lực cản.

Do đó, khi đánh giá hiệu suất cần xem toàn bộ đường truyền:Motor → khớp nối → hộp giảm tốc → trục → cơ cấu máychứ không nên chỉ đo dòng motor rồi kết luận toàn bộ hệ thống đang vận hành hiệu quả.

3. Hiệu suất tổng là kết quả của tất cả các mắt xích cộng lại

Về nguyên tắc, hiệu suất của toàn bộ hệ truyền động được xác định từ hiệu suất của từng thiết bị trong chuỗi. Nếu hệ thống gồm biến tần, motor và hộp giảm tốc thì có thể biểu diễn:Hiệu suất tổng ≈ hiệu suất biến tần × hiệu suất motor × hiệu suất hộp giảm tốc

Điều này có một ý nghĩa quan trọng: chỉ cần một khâu có hiệu suất giảm thì hiệu suất tổng của hệ thống cũng giảm theo.

Ví dụ, thay một motor hiệu suất tốt hơn sẽ không mang lại đầy đủ lợi ích nếu hộp giảm tốc đang ma sát lớn hoặc máy thường xuyên bị kẹt. Tương tự, sử dụng biến tần hiệu quả nhưng motor lại được chọn quá lớn và làm việc chủ yếu ở tải thấp thì tổng thể hệ thống vẫn chưa chắc được tối ưu.

Vì vậy, đánh giá hiệu suất truyền động cần nhìn đồng thời ba lớp:

Một hệ truyền động có hiệu suất tốt khi năng lượng được truyền từ nguồn đến tải với mức tổn thất thấp ở tất cả các khâu, đồng thời motor và cơ cấu truyền động được lựa chọn đúng với điểm làm việc thực tế.

Do đó, nguyên lý hình thành hiệu suất truyền động không nằm ở một thiết bị riêng lẻ. Đây là kết quả của cả chuỗi chuyển đổi năng lượng, từ điện năng đầu vào đến công suất cơ hữu ích cuối cùng tại tải. Chính vì vậy, muốn cải thiện hiệu suất cần tìm đúng vị trí đang phát sinh tổn thất thay vì chỉ tập trung thay motor hoặc tăng công suất thiết bị.

---

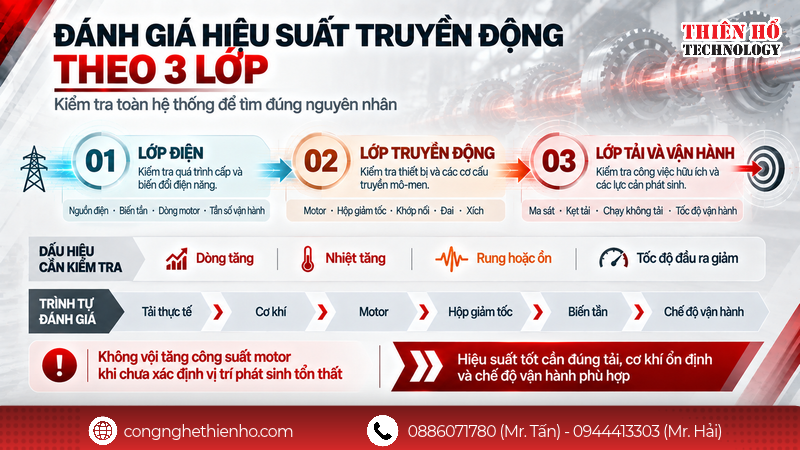

Những yếu tố ảnh hưởng đến hiệu suất truyền động và cách đánh giá thực tế

Hiệu suất truyền động không cố định trong suốt thời gian vận hành. Ngay cả khi motor, biến tần và hộp giảm tốc đều được lựa chọn đúng từ đầu, hiệu suất của hệ thống vẫn có thể thay đổi theo mức tải, tình trạng cơ khí và cách thiết bị được vận hành.

Vì vậy, muốn đánh giá một hệ truyền động có đang làm việc hiệu quả hay không, cần tập trung vào ba nhóm yếu tố quan trọng nhất: mức tải thực tế, tổn thất trên cơ cấu truyền động và điểm vận hành của toàn hệ thống.

1. Mức tải thực tế phải phù hợp với công suất của hệ truyền động

Một trong những nguyên nhân phổ biến khiến hiệu suất không đạt như mong muốn là thiết bị được chọn không phù hợp với tải thực tế.

Nếu motor có công suất lớn hơn nhiều so với nhu cầu và thường xuyên chỉ vận hành ở mức tải thấp, phần công suất đầu tư dư ra không tạo thêm giá trị cho máy. Ngược lại, nếu motor quá nhỏ và thường xuyên phải làm việc gần hoặc vượt tải định mức, dòng điện tăng, nhiệt phát sinh nhiều hơn và hiệu quả truyền năng lượng cũng bị ảnh hưởng.

Do đó, không nên đánh giá hiệu suất chỉ bằng cách nhìn vào công suất ghi trên nameplate. Cần xem motor đang thực sự kéo tải ở mức nào.

Với hệ thống đã vận hành, có thể kiểm tra thông qua:

• Dòng điện thực tế của motor.
• Công suất tiêu thụ.
• Tốc độ vận hành.
• Mức tải của máy tại các giai đoạn khác nhau.
• Thời gian motor chạy không tải hoặc tải rất thấp.

Ví dụ, một băng tải được lắp motor lớn để “dự phòng” nhưng phần lớn thời gian chỉ mang một lượng hàng nhỏ có thể không khai thác tốt công suất của motor. Trong trường hợp này, vấn đề không phải motor chất lượng kém mà là điểm làm việc chưa phù hợp với thiết bị đã chọn.

2. Tổn thất cơ khí có thể làm giảm hiệu suất dù motor vẫn hoạt động bình thường

Hiệu suất truyền động thường bị ảnh hưởng đáng kể bởi phần cơ khí phía sau motor.

Một ổ bi bị khô mỡ, dây đai căng quá mức, xích thiếu bôi trơn hoặc hộp giảm tốc có ma sát lớn đều khiến motor phải tạo thêm mô-men để thắng lực cản. Khi đó, dòng motor có thể tăng dù tải sản xuất thực tế không thay đổi.

Đây là lý do cần phân biệt giữa tải hữu ích và tải do tổn thất cơ khí.

Tải hữu ích là phần năng lượng thực sự dùng để vận chuyển vật liệu, quay cánh khuấy, bơm chất lỏng hoặc thực hiện công việc của máy. Trong khi đó, lực cản do ổ bi, ma sát, lệch tâm hoặc cơ cấu bị bó chỉ làm tăng công suất tiêu thụ mà không tạo thêm năng suất.

Một số dấu hiệu cần lưu ý gồm:

• Motor hoặc hộp giảm tốc nóng hơn bình thường.
• Dòng motor tăng theo thời gian.
• Hệ thống rung hoặc phát tiếng ồn bất thường.
• Tốc độ đầu ra giảm dù tần số hoặc nguồn cấp không thay đổi.
• Thiết bị cần nhiều công suất hơn để thực hiện cùng một công việc.

Khi xuất hiện những biểu hiện này, tăng công suất motor chưa chắc là giải pháp đúng. Cần kiểm tra lại toàn bộ cơ cấu truyền động trước.

3. Cách vận hành quyết định hệ thống có làm việc gần vùng hiệu suất tốt hay không

Ngay cả một hệ truyền động được thiết kế đúng vẫn có thể hoạt động kém hiệu quả nếu cách vận hành không phù hợp với nhu cầu thực tế.

Điển hình là các hệ thống bơm và quạt. Nếu motor luôn chạy ở tốc độ tối đa trong khi lưu lượng thực tế thường thấp hơn nhu cầu thiết kế, sau đó lại dùng van hoặc damper để hạn chế đầu ra, một phần năng lượng có thể bị tiêu hao không cần thiết.

Trong những trường hợp phù hợp, biến tần có thể giúp điều chỉnh tốc độ motor theo nhu cầu thực tế của hệ thống. Tuy nhiên, điều này không có nghĩa cứ lắp biến tần là hiệu suất sẽ tự động tăng. Dải tốc độ, đặc tính tải, công suất motor và chế độ điều khiển vẫn phải được lựa chọn đúng.

Với băng tải, máy khuấy hoặc máy nghiền, hiệu suất cũng cần được xem xét theo trạng thái tải thực tế. Máy chạy không tải trong thời gian dài, thường xuyên tăng giảm tốc không cần thiết hoặc vận hành ở chế độ không phù hợp đều có thể làm tăng năng lượng tiêu thụ trên mỗi đơn vị sản phẩm.

Đánh giá hiệu suất truyền động nên nhìn vào toàn hệ thống

Khi cần kiểm tra một hệ thống đang tiêu thụ điện nhiều hoặc có dấu hiệu giảm hiệu quả, nên đánh giá theo trình tự:

Tải thực tế → tình trạng cơ khí → motor → hộp giảm tốc/truyền động → biến tần hoặc nguồn cấp → chế độ vận hành.

Như vậy, cải thiện hiệu suất truyền động không đơn giản là thay một motor có hiệu suất cao hơn. Hiệu quả thực tế chỉ đạt được khi motor được chọn đúng tải, cơ cấu truyền động ở trạng thái tốt và toàn bộ hệ thống được vận hành tại điểm phù hợp với nhu cầu sản xuất.

---
