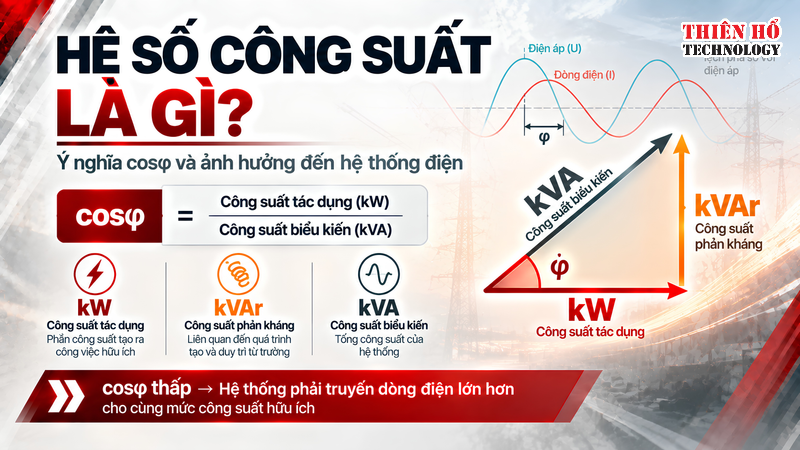

Hệ số công suất là đại lượng phản ánh mức độ hiệu quả trong việc sử dụng công suất điện của một tải xoay chiều. Trong thực tế, thông số này thường được biểu diễn bằng cosφ và có giá trị từ 0 đến 1.
Đối với các tải thuần trở, dòng điện và điện áp gần như cùng pha nên hệ số công suất có thể đạt gần 1. Tuy nhiên, trong các tải có tính cảm như motor, máy biến áp, cuộn dây hoặc nhiều thiết bị công nghiệp, dòng điện thường bị lệch pha so với điện áp. Khi đó, một phần công suất trong hệ thống không trực tiếp biến thành công cơ hữu ích mà tham gia vào quá trình tạo từ trường.

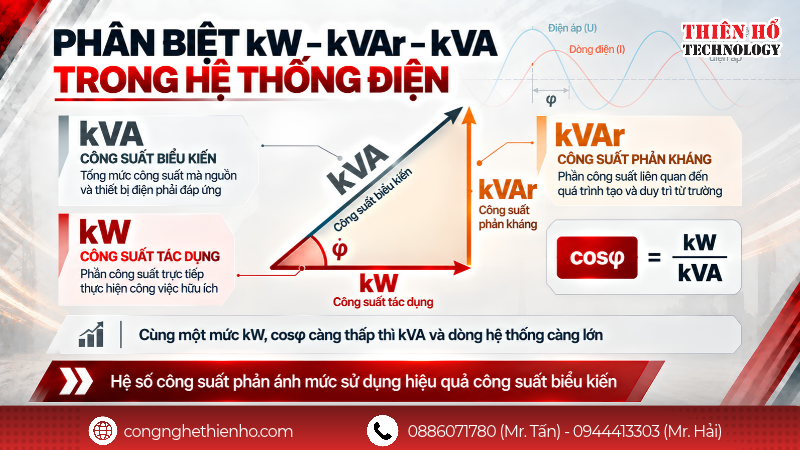

Vì vậy, trong hệ thống điện xoay chiều cần phân biệt ba đại lượng:
Hệ số công suất thể hiện mối quan hệ giữa công suất tác dụng và công suất biểu kiến. Khi hệ số công suất thấp, để truyền cùng một lượng công suất hữu ích, hệ thống có thể phải mang dòng điện lớn hơn.
Điều này ảnh hưởng đến dây dẫn, máy biến áp, thiết bị đóng cắt và khả năng sử dụng công suất của toàn bộ hệ thống điện.
Vì vậy, để hiểu đúng hệ số công suất là gì, có thể xem đây là chỉ số cho biết phần công suất điện mà hệ thống đang sử dụng hiệu quả đến mức nào so với tổng công suất phải truyền tải.
Ở phần tiếp theo, nguyên lý hình thành hệ số công suất sẽ được phân tích rõ hơn thông qua mối quan hệ giữa điện áp, dòng điện, góc lệch pha và ba thành phần công suất kW – kVAr – kVA.
.png)

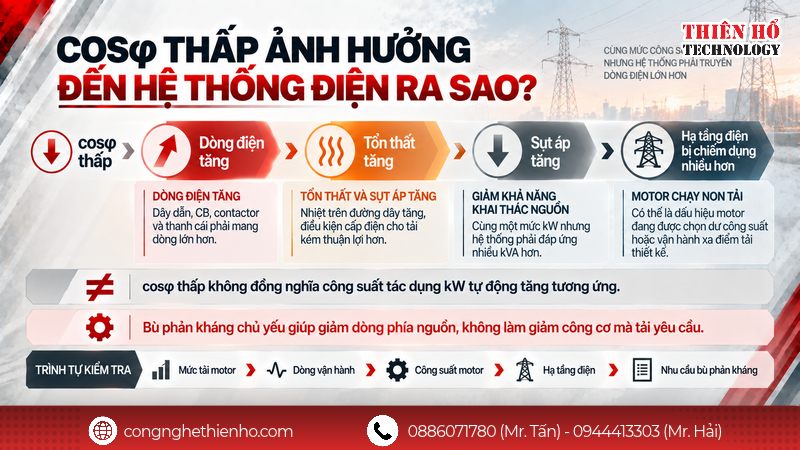

Hệ số công suất thấp không phải lúc nào cũng khiến motor hoạt động sai ngay lập tức, nhưng nó làm cho hệ thống điện phải mang dòng lớn hơn để truyền cùng một lượng công suất tác dụng. Khi tình trạng này xuất hiện trên nhiều motor hoặc nhiều tải cảm cùng lúc, ảnh hưởng có thể lan sang dây dẫn, thiết bị đóng cắt, máy biến áp và chất lượng điện áp của toàn hệ thống.
Vì vậy, khi đánh giá cosφ, cần nhìn rộng hơn phạm vi của riêng motor.
1. Dòng điện tăng làm tăng tải cho hệ thống điện
Với cùng một mức công suất tác dụng, hệ số công suất càng thấp thì dòng điện mà nguồn phải cung cấp càng lớn.
Điều này có nghĩa dây dẫn, CB, contactor, thanh cái và máy biến áp đều phải mang dòng cao hơn dù công suất hữu ích của tải không thay đổi tương ứng.
Nếu hệ thống có nhiều motor công suất lớn cùng làm việc với hệ số công suất thấp, tổng dòng trên đường cấp có thể tăng đáng kể. Khi đó, hệ thống điện có thể phải sử dụng dây dẫn và thiết bị đóng cắt có khả năng mang dòng cao hơn so với trường hợp cosφ tốt hơn.
Đây là một trong những lý do hệ số công suất thường được quan tâm trong các nhà máy có số lượng lớn motor, máy biến áp hoặc tải có tính cảm.
2. Dòng cao làm tăng tổn thất và sụt áp trên đường dây
Khi dòng điện tăng, tổn thất nhiệt trên dây dẫn cũng tăng theo. Phần năng lượng này không tạo ra công hữu ích mà chuyển thành nhiệt trên cáp, thanh cái và các điểm đấu nối.
Trong hệ thống có đường dây dài hoặc tải tập trung lớn, dòng cao còn có thể làm mức sụt áp tăng lên.
Nếu điện áp tại đầu motor giảm quá nhiều khi hệ thống mang tải, đặc tính vận hành của motor có thể bị ảnh hưởng. Motor có thể phải tăng dòng để duy trì tải, làm nhiệt độ cuộn dây tăng và khiến hệ thống điện tiếp tục chịu thêm áp lực.
Vì vậy, hệ số công suất thấp có thể tạo thành một chuỗi ảnh hưởng:
cosφ thấp → dòng hệ thống tăng → tổn thất tăng → sụt áp tăng → điều kiện vận hành của tải kém thuận lợi hơn.
Tuy nhiên, cần phân biệt rõ rằng cosφ thấp không phải nguyên nhân duy nhất gây sụt áp. Tiết diện dây, chiều dài cáp, công suất nguồn và trạng thái tải cũng cần được kiểm tra đồng thời.
3. Hệ số công suất thấp làm giảm khả năng khai thác máy biến áp và nguồn điện
Máy biến áp, máy phát điện và nhiều thiết bị phân phối thường được đánh giá theo công suất biểu kiến kVA.
Nếu hệ số công suất thấp, cùng một mức công suất tác dụng kW sẽ chiếm nhiều kVA hơn. Điều đó có nghĩa một phần khả năng của nguồn điện đang được sử dụng để đáp ứng công suất phản kháng thay vì phục vụ thêm tải tác dụng.
Ví dụ, nhà máy muốn bổ sung thêm motor hoặc dây chuyền mới nhưng máy biến áp đã phải mang dòng cao do hệ số công suất của hệ thống thấp. Khi đó, khả năng cấp thêm tải có thể bị hạn chế dù tổng công suất tác dụng chưa đạt mức mà người vận hành dự kiến.
Do đó, cải thiện hệ số công suất có thể giúp giảm dòng trên phần hệ thống phía nguồn và khai thác hạ tầng điện hiệu quả hơn, nếu nguyên nhân và phương án bù được xác định đúng.
4. Với motor, cosφ thấp đôi khi là dấu hiệu motor đang chạy chưa đúng vùng tải
Motor không đồng bộ thường có hệ số công suất thấp hơn khi chạy non tải. Nguyên nhân là motor vẫn cần dòng từ hóa để duy trì từ trường trong khi phần công suất tác dụng dùng để kéo tải lại tương đối nhỏ.
Vì vậy, nếu một motor lớn thường xuyên chỉ kéo tải nhẹ, cosφ thấp có thể là dấu hiệu cho thấy motor đang được chọn dư công suất hoặc máy đang vận hành xa điểm tải thiết kế.
Trong trường hợp này, chỉ lắp thêm tụ bù chưa chắc đã giải quyết toàn bộ vấn đề về hiệu quả vận hành. Cần kiểm tra lại:
.png)
Không hoàn toàn. Hệ số công suất thấp không đồng nghĩa trực tiếp với việc motor tiêu thụ nhiều công suất tác dụng kW hơn, nhưng nó khiến hệ thống điện phải truyền tải dòng điện lớn hơn để cung cấp cùng một mức công suất hữu ích. Đây là điểm cần phân biệt khi đánh giá motor và hệ thống điện trong nhà máy.
1. Hệ số công suất thấp làm tăng dòng điện nhưng không đồng nghĩa kW tăng tương ứng
Với cùng một mức công suất tác dụng, khi hệ số công suất giảm, dòng điện mà hệ thống phải cung cấp sẽ tăng.
Có thể hiểu đơn giản: motor vẫn cần một lượng công suất tác dụng nhất định để kéo tải, nhưng khi cosφ thấp, ngoài thành phần dòng tạo ra công hữu ích còn có thành phần dòng liên quan đến công suất phản kháng.
Do đó, dây dẫn, CB, contactor, máy biến áp và các thiết bị phía nguồn vẫn phải chịu tổng dòng điện này.
Ví dụ, hai motor cùng cung cấp một mức công suất cơ tương đương nhưng motor thứ nhất làm việc với hệ số công suất tốt hơn thì hệ thống cấp điện có thể phải chịu dòng thấp hơn so với motor có hệ số công suất thấp.
Vì vậy, ảnh hưởng rõ nhất của cosφ thấp là tăng dòng và tăng công suất biểu kiến kVA mà hệ thống phải đáp ứng, chứ không phải tự động làm công suất tác dụng của motor tăng theo cùng tỷ lệ.
2. Dòng điện lớn hơn vẫn có thể làm tăng tổn thất của hệ thống
Mặc dù hệ số công suất thấp không trực tiếp đồng nghĩa motor dùng nhiều kWh hơn, dòng điện lớn hơn lại làm tăng tổn thất trên dây dẫn và một số thiết bị điện.
Tổn thất trên dây dẫn phụ thuộc đáng kể vào dòng điện. Khi dòng tăng, nhiệt phát sinh trên dây và thiết bị cũng tăng theo.
Do đó, hệ số công suất thấp có thể dẫn đến:
Như vậy, dù công suất hữu ích tại motor không thay đổi, hiệu quả sử dụng hạ tầng điện của toàn hệ thống vẫn giảm.
3. Motor chạy non tải thường có cosφ thấp nhưng chưa chắc tiêu thụ nhiều điện hơn motor đầy tải
Một trường hợp thường gặp là motor được chọn dư công suất.
Khi motor chạy non tải, công suất cơ mà tải yêu cầu giảm nhưng motor vẫn cần dòng từ hóa để duy trì từ trường. Vì vậy, tỷ lệ công suất phản kháng so với công suất tác dụng tăng lên và hệ số công suất có thể giảm.
Điều này không có nghĩa motor non tải sẽ tiêu thụ nhiều kW hơn khi mang tải lớn. Tuy nhiên, nếu một motor quá lớn được sử dụng lâu dài cho một tải nhỏ, hệ thống có thể không làm việc tại vùng hiệu suất và hệ số công suất tối ưu.
Do đó, khi thấy cosφ thấp, cần kiểm tra xem motor có đang:
chạy non tải → chọn dư công suất → thường xuyên hoạt động xa điểm tải thiết kế
hay không.
4. Bù công suất phản kháng không làm motor tự nhiên giảm mạnh công suất kW
Tụ bù thường được sử dụng để cung cấp một phần công suất phản kháng tại chỗ, qua đó giảm lượng công suất phản kháng phải lấy từ nguồn.
Khi bù đúng, dòng điện trên phần hệ thống phía trước điểm bù có thể giảm và hệ số công suất được cải thiện.
Tuy nhiên, tụ bù không làm giảm đáng kể công suất cơ mà motor cần để kéo tải. Nếu máy cần một mức mô-men và công suất nhất định, motor vẫn phải cung cấp mức công suất đó.
Vì vậy, không nên hiểu rằng nâng cosφ từ thấp lên cao thì điện năng tiêu thụ của motor sẽ tự động giảm theo cùng tỷ lệ. Lợi ích chính nằm ở việc giảm dòng phản kháng, giảm tổn thất truyền tải và giải phóng khả năng của hệ thống điện.
Có thể tóm tắt như sau:
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Vì vậy, hệ số công suất thấp không nên được hiểu đơn giản là motor đang “ăn điện nhiều hơn”. Cần phân biệt giữa công suất tác dụng mà motor thực sự sử dụng, công suất phản kháng cần cho từ trường và tổng dòng mà hệ thống điện phải truyền tải.
Khi phát hiện cosφ thấp, hướng kiểm tra phù hợp là xem xét mức tải của motor, công suất motor có đang chọn dư hay không, cấu trúc hệ thống điện và nhu cầu bù công suất phản kháng, thay vì chỉ nhìn vào tiền điện hoặc thay motor ngay lập tức.
.png)
Khi lựa chọn thiết bị điện cho nhà máy, ngoài công suất cần quan tâm đến dòng định mức, hệ số công suất, đặc tính tải và điều kiện vận hành thực tế để hệ thống làm việc ổn định và phù hợp với hạ tầng điện hiện có.
Thiên Hổ cung cấp các dòng motor GIMO, biến tần ARINCO, khởi động mềm GIMO và nhiều thiết bị tự động hóa công nghiệp cho các ứng dụng như bơm, quạt, băng tải, máy khuấy, máy nghiền và dây chuyền sản xuất. Nguồn hàng tại cả miền Bắc và miền Nam giúp đáp ứng nhanh nhu cầu thay thế hoặc triển khai hệ thống mới.
Liên hệ Thiên Hổ để được tư vấn thiết bị theo đúng công suất, đặc tính tải và điều kiện vận hành thực tế của hệ thống.
