Dòng khởi động là gì? Nguyên nhân, ảnh hưởng và cách giảm dòng khi motor khởi động

Mục lục

Tìm hiểu dòng khởi động là gì, vì sao motor xuất hiện dòng lớn khi bắt đầu chạy, ảnh hưởng đến hệ thống điện và các phương án giảm dòng khởi động phù hợp

Dòng khởi động là gì và hoạt động theo nguyên lý nào?

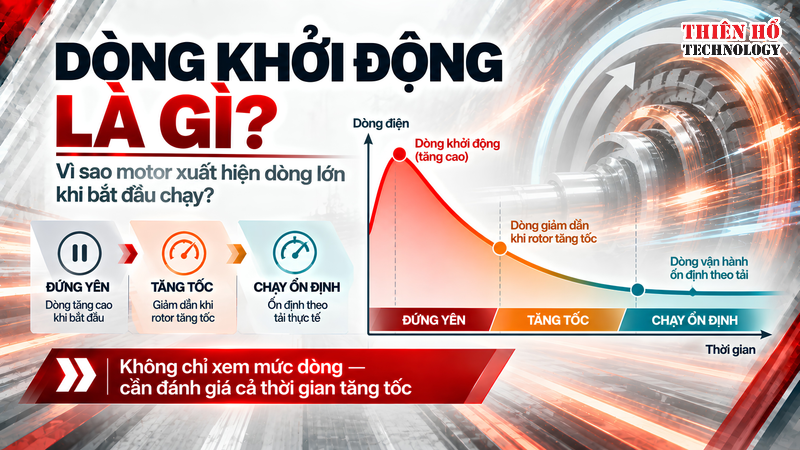

Dòng khởi động là gì? Vì sao motor xuất hiện dòng lớn khi bắt đầu chạy?

Dòng khởi động là dòng điện xuất hiện trong giai đoạn motor bắt đầu chuyển từ trạng thái đứng yên sang trạng thái quay ổn định. Trong thời điểm này, dòng điện motor có thể cao hơn đáng kể so với dòng khi động cơ đã đạt tốc độ làm việc bình thường.

Hiện tượng này xuất phát từ chính nguyên lý hoạt động của động cơ điện. Khi rotor đang đứng yên, motor chưa hình thành trạng thái điện từ giống như khi đã quay ổn định. Nếu cấp trực tiếp toàn bộ điện áp nguồn, cuộn dây stator có thể nhận một dòng điện lớn để tạo từ trường và sinh mô-men cần thiết đưa rotor bắt đầu chuyển động.

Khi rotor tăng tốc, trạng thái điện từ bên trong motor thay đổi dần. Dòng điện sau đó giảm xuống và tiến về mức phù hợp với tải thực tế.

Vì vậy, dòng khởi động thường chỉ tồn tại trong một khoảng thời gian tương đối ngắn. Tuy nhiên, nếu motor có công suất lớn, tải có quán tính cao hoặc phải khởi động khi đang mang tải, thời gian tăng tốc có thể kéo dài và ảnh hưởng của dòng khởi động lên hệ thống điện cũng rõ rệt hơn.

Dòng khởi động cao có thể gây sụt áp nguồn, làm thiết bị bảo vệ tác động hoặc tạo thêm ứng suất nhiệt cho motor. Đồng thời, mô-men xuất hiện trong giai đoạn khởi động cũng có thể tạo lực tác động lên khớp nối, hộp giảm tốc, băng tải hoặc các cơ cấu cơ khí liên quan.

Do đó, khi lựa chọn phương án khởi động cho motor công nghiệp, không nên chỉ quan tâm đến công suất kW. Cần xem xét đồng thời dòng định mức, đặc tính tải, mô-men khởi động, quán tính và khả năng của nguồn điện.

Hiểu đúng dòng khởi động là gì là cơ sở để lựa chọn giữa khởi động trực tiếp, sao – tam giác, khởi động mềm hoặc biến tần cho từng ứng dụng.

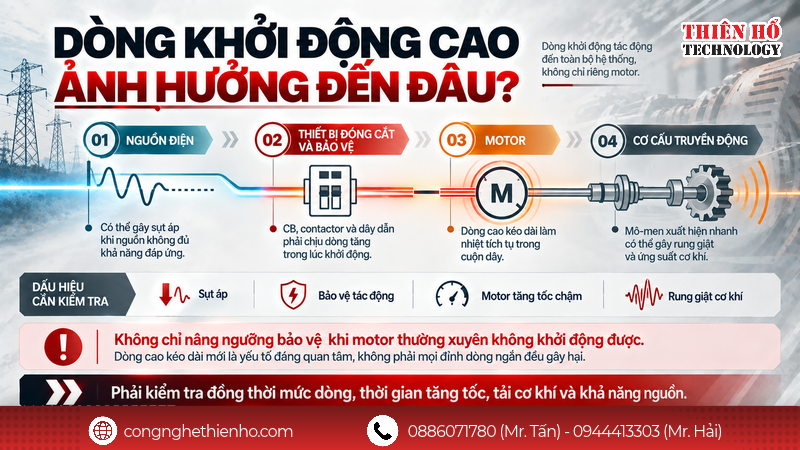

Dòng khởi động cao ảnh hưởng đến motor và hệ thống điện ra sao?

Dòng khởi động cao chỉ xuất hiện trong một khoảng thời gian ngắn, nhưng nếu mức dòng quá lớn hoặc thời gian tăng tốc kéo dài, ảnh hưởng không còn giới hạn ở riêng motor. Toàn bộ hệ thống từ nguồn điện, dây dẫn, thiết bị đóng cắt đến cơ cấu cơ khí phía sau motor đều có thể chịu tác động.

Vì vậy, khi đánh giá một motor khởi động có phù hợp hay không, cần xem cả biên độ dòng, thời gian tồn tại của dòng khởi động và khả năng chịu tải của hệ thống.

1. Dòng khởi động cao có thể gây sụt áp trên hệ thống điện

Khi motor khởi động trực tiếp, dòng điện tăng mạnh trong thời gian ngắn. Nếu nguồn điện hoặc máy biến áp không đủ khả năng đáp ứng, điện áp tại điểm cấp có thể bị giảm tạm thời.

Hiện tượng này có thể ảnh hưởng đến các thiết bị khác đang dùng chung nguồn, đặc biệt trong nhà máy có nhiều motor công suất lớn.

Một số biểu hiện thường gặp gồm:

Đèn chiếu sáng giảm độ sáng trong thời điểm motor khởi động.
Contactor hoặc thiết bị điều khiển hoạt động thiếu ổn định.
Biến tần hoặc thiết bị điện tử khác báo lỗi thấp áp.
Một số motor đang chạy bị ảnh hưởng bởi điện áp nguồn giảm.

Mức độ sụt áp phụ thuộc vào công suất nguồn, tiết diện và chiều dài cáp, công suất motor cũng như dòng khởi động thực tế.

Do đó, một motor có thể khởi động bình thường ở hệ thống điện này nhưng lại gây sụt áp đáng kể khi chuyển sang một nguồn có công suất nhỏ hơn.

2. Dòng cao kéo dài làm tăng nhiệt trong cuộn dây motor

Dòng khởi động lớn trong thời gian rất ngắn thường đã được motor tính đến trong thiết kế. Vấn đề xuất hiện khi motor không thể tăng tốc đủ nhanh và dòng cao duy trì lâu hơn bình thường.

Khi đó, nhiệt tích lũy trong cuộn dây tăng nhanh. Tình trạng này có thể xảy ra khi:

Motor khởi động với tải quá lớn.
Máy bị kẹt hoặc ma sát tăng.
Điện áp nguồn thấp.
Motor được chọn thiếu mô-men.
Thời gian tăng tốc của tải quá dài.
Motor khởi động và dừng quá nhiều lần trong thời gian ngắn.

Nếu hiện tượng lặp lại thường xuyên, hệ thống cách điện của cuộn dây có thể bị ảnh hưởng dù motor chưa cháy ngay tại thời điểm khởi động. Vì vậy, không chỉ cần quan tâm “dòng khởi động bao nhiêu”, mà còn phải kiểm tra motor mất bao lâu để đạt tốc độ ổn định.

3. Thiết bị đóng cắt và bảo vệ cũng phải chịu dòng khởi động

CB, contactor, relay bảo vệ, dây dẫn và các phần tử cấp nguồn cho motor đều phải được lựa chọn có tính đến đặc tính khởi động. Nếu thiết bị bảo vệ được chọn hoặc cài đặt không phù hợp, có thể xảy ra hai tình huống ngược nhau.

Một là thiết bị tác động quá sớm trong khi motor vẫn đang khởi động bình thường. Hai là ngưỡng bảo vệ bị đặt quá cao để tránh nhảy, khiến khả năng bảo vệ motor khi xảy ra sự cố thực sự bị giảm. Do đó, không nên xử lý tình trạng CB hoặc relay thường xuyên tác động bằng cách chỉ nâng ngưỡng bảo vệ. Trước tiên cần xác định:

Motor đang khởi động bình thường hay đang bị kéo dài thời gian tăng tốc do tải hoặc nguồn điện? Nếu nguyên nhân nằm ở tải cơ khí, việc tăng ngưỡng bảo vệ chỉ che đi vấn đề chứ không giải quyết được gốc rễ.

4. Dòng khởi động thường đi kèm với tác động cơ khí lớn

Dòng điện và mô-men khởi động có liên quan với nhau. Khi motor được đóng trực tiếp vào nguồn, mô-men có thể xuất hiện nhanh và tạo lực tác động lên toàn bộ cơ cấu truyền động.

Với từng ứng dụng, ảnh hưởng có thể khác nhau:

Ứng dụng	Tác động cần quan tâm
Băng tải	Giật tải, căng xích hoặc dây đai
Máy bơm	Thay đổi dòng chảy và áp suất đột ngột
Quạt lớn	Tải quán tính cao, thời gian tăng tốc dài
Máy khuấy	Sốc trục khi khởi động có nguyên liệu
Hộp giảm tốc	Tăng ứng suất lên bánh răng và khớp nối

Nếu máy thường xuyên khởi động và dừng, tác động lặp lại có thể ảnh hưởng đến độ bền cơ khí của hệ thống.

5. Khi nào cần xem xét giải pháp giảm dòng khởi động?

Không phải motor nào cũng bắt buộc phải dùng khởi động mềm hoặc biến tần. Với motor công suất nhỏ, tải nhẹ và nguồn điện đủ mạnh, khởi động trực tiếp vẫn có thể phù hợp.

Nên xem xét phương án khởi động khác khi:

Motor có công suất lớn so với khả năng nguồn.
Khởi động trực tiếp gây sụt áp rõ rệt.
Tải có quán tính lớn.
Máy thường xuyên khởi động khi đang có tải.
Cơ cấu cần hạn chế rung giật.
Motor phải khởi động nhiều lần trong ngày.

Khi đó, có thể cân nhắc sao – tam giác, khởi động mềm hoặc biến tần tùy theo yêu cầu về dòng, mô-men và khả năng điều khiển tốc độ.

Điểm quan trọng là không có một phương án phù hợp cho mọi motor. Nếu mục tiêu chỉ là giảm tác động trong quá trình khởi động và motor vẫn chạy tốc độ cố định, khởi động mềm có thể là một lựa chọn. Nếu hệ thống còn cần thay đổi tốc độ hoặc kiểm soát quá trình trong suốt thời gian vận hành, biến tần sẽ có phạm vi điều khiển rộng hơn.

Như vậy, dòng khởi động cao cần được đánh giá trên cả motor, tải cơ khí và hạ tầng điện. Giải pháp tốt không phải chỉ làm dòng nhỏ đi, mà phải bảo đảm motor vẫn tạo đủ mô-men để tăng tốc tải trong thời gian phù hợp và không làm mất ổn định toàn hệ thống.

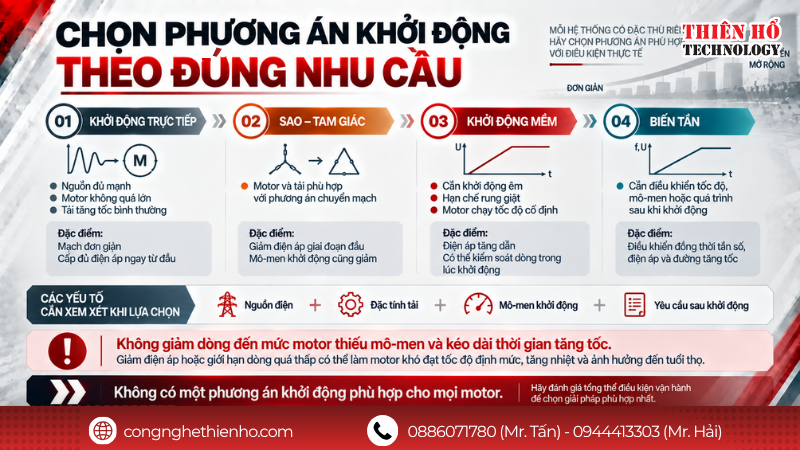

Khởi động trực tiếp, sao - tam giác, khởi động mềm và biến tần khác nhau thế nào về dòng khởi động?

Để hạn chế dòng khởi động của motor, có nhiều phương án khác nhau. Mỗi phương án tác động lên quá trình khởi động theo một cách riêng, vì vậy không nên chỉ so sánh theo tiêu chí “dòng thấp hơn bao nhiêu” mà cần xem đồng thời mô-men khởi động, đặc tính tải, khả năng của nguồn điện và yêu cầu vận hành sau khi motor đã chạy ổn định.

1. Khởi động trực tiếp: đơn giản nhưng dòng khởi động lớn

Khởi động trực tiếp là phương pháp cấp toàn bộ điện áp lưới vào motor ngay từ thời điểm bắt đầu chạy.

Ưu điểm của phương pháp này là mạch điện đơn giản, dễ triển khai và motor có thể tạo mô-men khởi động tương đối lớn. Tuy nhiên, do nhận đủ điện áp ngay từ đầu nên dòng khởi động cũng cao.

Phương pháp này thường phù hợp khi motor không quá lớn so với khả năng nguồn, tải có thể tăng tốc bình thường và dòng khởi động không gây ảnh hưởng đáng kể đến các thiết bị khác.

2. Khởi động mềm: kiểm soát quá trình tăng điện áp và giới hạn dòng

Khởi động mềm sử dụng linh kiện bán dẫn công suất để điều chỉnh điện áp cấp cho motor trong thời gian khởi động.

Thay vì giảm điện áp theo một mức cố định như sao – tam giác, khởi động mềm cho phép điện áp tăng dần theo thời gian cài đặt và có thể hỗ trợ giới hạn dòng theo cấu hình của thiết bị.

Nhờ đó, motor tăng tốc êm hơn và giảm tác động cơ khí lên khớp nối, dây đai, hộp giảm tốc hoặc đường ống.

Tuy nhiên, giảm điện áp cũng đồng thời ảnh hưởng đến khả năng tạo mô-men. Nếu cài điện áp ban đầu hoặc giới hạn dòng quá thấp, motor có thể không đủ lực để kéo tải và thời gian khởi động lại kéo dài.

3. Biến tần: điều khiển cả tần số, điện áp và quá trình tăng tốc

Biến tần xử lý bài toán khởi động khác với ba phương án trên. Thiết bị không chỉ điều chỉnh điện áp mà còn thay đổi tần số đầu ra, nhờ đó có thể điều khiển tốc độ và mô-men của motor ngay từ giai đoạn bắt đầu chạy.

Motor có thể được tăng tốc theo một đường ramp đã cài đặt, giúp dòng điện được kiểm soát phù hợp hơn với yêu cầu tải.

Đặc biệt, sau khi motor đã đạt tốc độ yêu cầu, biến tần vẫn tiếp tục điều khiển tốc độ, mô-men hoặc các thông số quá trình. Đây là điểm khác biệt lớn so với khởi động mềm.

Phương pháp	Đặc điểm dòng khởi động	Khả năng điều khiển sau khởi động
Trực tiếp	Cao	Gần như không
Khởi động mềm	Có thể kiểm soát và giới hạn	Chủ yếu chạy tốc độ cố định
Biến tần	Kiểm soát trong quá trình tăng tốc	Điều chỉnh tốc độ và mô-men liên tục

Vì vậy, lựa chọn phương án giảm dòng khởi động cần bắt đầu từ đặc tính tải. Nếu chỉ cần khởi động êm và motor chạy tốc độ cố định, khởi động mềm có thể phù hợp. Nếu hệ thống còn cần thay đổi tốc độ, điều khiển mô-men hoặc phối hợp với quy trình tự động, biến tần sẽ có phạm vi ứng dụng rộng hơn.

Quan trọng nhất là không giảm dòng đến mức motor mất khả năng tạo đủ mô-men để tăng tốc tải, bởi một quá trình khởi động kéo dài với dòng cao vẫn có thể gây ảnh hưởng lớn hơn so với một quá trình khởi động ngắn nhưng được thiết kế đúng.

Thiên Hổ cung cấp giải pháp khởi động và điều khiển motor công nghiệp

Khi lựa chọn phương án khởi động motor, cần dựa trên công suất, dòng định mức, đặc tính tải, mô-men khởi động và khả năng của nguồn điện. Đây cũng là cách Thiên Hổ hỗ trợ khách hàng lựa chọn thiết bị phù hợp cho từng hệ thống.

Thiên Hổ cung cấp khởi động mềm GIMO, biến tần ARINCO, motor GIMO và các thiết bị liên quan cho nhiều ứng dụng như bơm, quạt, băng tải, máy khuấy, máy nghiền và dây chuyền công nghiệp.

Nguồn hàng tại cả miền Bắc và miền Nam giúp đáp ứng nhanh nhu cầu thay thế hoặc triển khai hệ thống mới.

Liên hệ Thiên Hổ để được tư vấn giải pháp khởi động motor theo đúng dòng, đúng tải và điều kiện vận hành thực tế.
