Cấp cách điện của motor là gì? Ý nghĩa Class B, F, H và cách lựa chọn

Tìm hiểu cấp cách điện của motor là gì, ý nghĩa các cấp B, F, H, giới hạn nhiệt độ và những yếu tố cần kiểm tra khi lựa chọn motor cho điều kiện vận hành thực tế

Cấp cách điện của motor là gì và hoạt động theo nguyên lý nào?

---

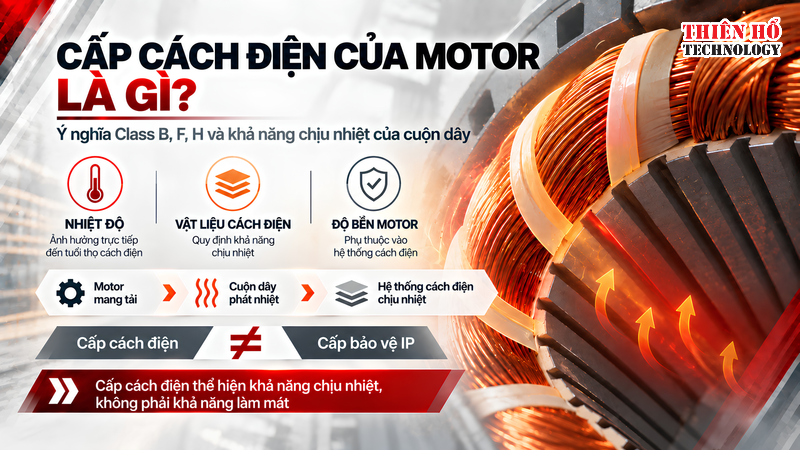

Cấp cách điện của motor là gì? Vì sao thông số này quan trọng?

Cấp cách điện của motor là thông số thể hiện khả năng chịu nhiệt của hệ thống vật liệu cách điện bên trong động cơ, đặc biệt là phần cách điện của cuộn dây stator. Thông số này thường được ký hiệu theo các cấp như B, F hoặc H và xuất hiện trên nameplate hoặc tài liệu kỹ thuật của motor.

Trong quá trình vận hành, dòng điện chạy qua cuộn dây tạo ra nhiệt. Ngoài tổn hao điện trong cuộn dây, nhiệt còn phát sinh từ lõi thép, ổ bi, ma sát và điều kiện tải của động cơ. Nếu nhiệt độ tăng quá cao trong thời gian dài, lớp cách điện giữa các vòng dây hoặc giữa cuộn dây với lõi stator có thể bị lão hóa nhanh hơn, làm giảm độ bền điện và ảnh hưởng đến tuổi thọ motor.

Vì vậy, cấp cách điện của motor không có chức năng làm mát động cơ mà thể hiện khả năng chịu nhiệt của hệ thống vật liệu cách điện.Nó cho biết hệ thống cách điện được thiết kế để chịu được mức nhiệt nào trong điều kiện quy định.

Đây cũng là lý do khi đánh giá cấp cách điện của motor, hai động cơ cùng công suất chưa chắc có khả năng làm việc giống nhau trong môi trường nhiệt độ cao hoặc tải vận hành nặng. Ngoài cấp cách điện, còn phải xem xét nhiệt độ môi trường, độ tăng nhiệt, chế độ làm việc, khả năng thông gió và mức tải thực tế.

Một điểm cần phân biệt rõ là cấp cách điện của motor và cấp bảo vệ IP là hai thông số hoàn toàn khác nhau. Cấp IP liên quan đến khả năng bảo vệ vỏ trước bụi và nước, còn cấp cách điện liên quan đến khả năng chịu nhiệt của vật liệu cách điện bên trong motor.

Do đó, khi lựa chọn motor công nghiệp, cấp cách điện cần được xem cùng với công suất, dòng định mức, môi trường và thời gian vận hành. Hiểu đúng thông số này giúp đánh giá chính xác hơn khả năng chịu nhiệt và mức độ phù hợp của motor với điều kiện làm việc thực tế.

---

Cấp cách điện của motor được phân loại và xác định như thế nào?

Cấp cách điện của motor được xác định dựa trên khả năng chịu nhiệt của toàn bộ hệ thống vật liệu cách điện sử dụng trong cuộn dây động cơ. Mỗi cấp tương ứng với một giới hạn nhiệt độ nhất định mà hệ thống cách điện được thiết kế để chịu được trong điều kiện quy định.

Điểm cần hiểu rõ là cấp cách điện không chỉ phụ thuộc vào một lớp sơn phủ trên dây đồng. Trong motor, hệ thống cách điện còn gồm nhiều thành phần như lớp cách điện dây quấn, giấy hoặc vật liệu cách điện rãnh stator, lớp cách điện giữa các pha, vật liệu tẩm và các chi tiết cách điện liên quan. Khả năng chịu nhiệt của cả hệ thống mới là cơ sở để xác định cấp cách điện.

1. Các cấp cách điện phổ biến của motor

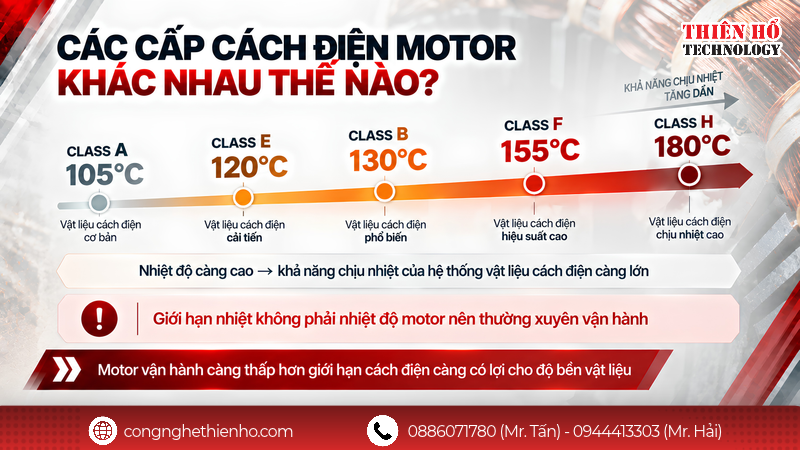

Khi lựa chọn cấp cách điện của motor, các mức thường gặp trong động cơ công nghiệp gồm A, E, B, F và H. Mỗi cấp có giới hạn nhiệt độ đặc trưng khác nhau.

Trong thực tế hiện nay, cấp F và cấp H thường được quan tâm nhiều ở các motor công nghiệp vì có khả năng chịu nhiệt cao hơn các cấp thấp hơn.

Tuy nhiên, không nên hiểu rằng motor cấp F sẽ luôn vận hành ở 155°C hoặc motor cấp H luôn làm việc ở 180°C. Đây là giới hạn nhiệt của hệ thống cách điện theo phân loại, không phải nhiệt độ làm việc mục tiêu của motor.

Motor càng được vận hành ở nhiệt độ thấp hơn giới hạn của hệ thống cách điện thì càng có lợi cho độ bền của vật liệu cách điện.

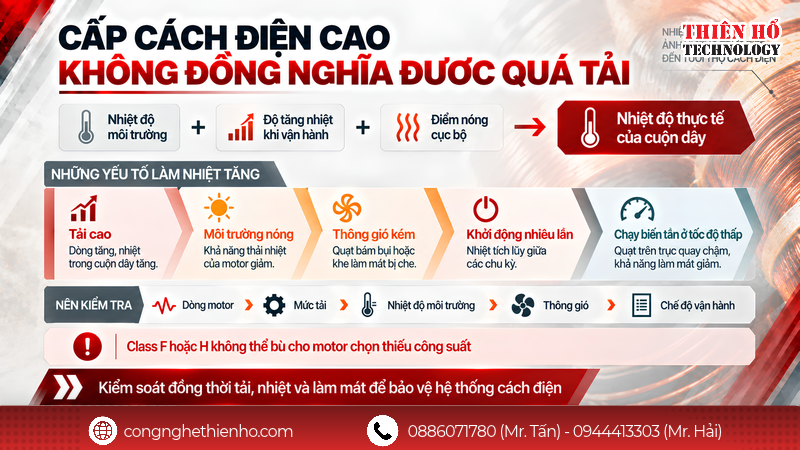

2. Nhiệt độ của cuộn dây được hình thành từ nhiều thành phần

Khi motor hoạt động, nhiệt độ cuộn dây không chỉ phụ thuộc vào dòng điện. Nó là kết quả của nhiều yếu tố kết hợp, trong đó đáng chú ý nhất là nhiệt độ môi trường và độ tăng nhiệt của motor trong quá trình mang tải.

Có thể hình dung:

Nhiệt độ môi trường + nhiệt độ tăng thêm khi motor vận hành → nhiệt độ thực tế của cuộn dây

Ngoài ra, tại một số vị trí bên trong cuộn dây có thể xuất hiện điểm nóng cục bộ cao hơn giá trị nhiệt độ trung bình đo được. Vì vậy, thiết kế motor luôn cần có khoảng dự phòng nhiệt phù hợp.

Chính vì lý do này, khi đánh giá cấp cách điện của motor, không nên chỉ nhìn vào ký hiệu B, F hoặc H rồi kết luận thiết bị có thể chịu tải cao hơn. Cần xem đồng thời độ tăng nhiệt thiết kế, nhiệt độ môi trường và chế độ làm việc của motor.

3. Cấp cách điện của motor cao hơn không có nghĩa được phép quá tải tùy ý

Một motor sử dụng hệ thống cách điện cấp F hoặc H có khả năng chịu nhiệt tốt hơn về mặt vật liệu, nhưng điều đó không đồng nghĩa có thể tăng tải vượt định mức mà không cần kiểm tra.

Khi tải tăng, dòng motor tăng và nhiệt phát sinh trong cuộn dây cũng tăng. Nếu tình trạng này kéo dài, không chỉ vật liệu cách điện mà ổ bi, dầu mỡ bôi trơn và các bộ phận khác của motor cũng có thể chịu ảnh hưởng.

Do đó, cấp cách điện chỉ là một phần trong khả năng chịu nhiệt tổng thể của động cơ.

Khi lựa chọn motor cần xem thêm:

• Dòng định mức.
• Chế độ tải.
• Thời gian vận hành.
• Nhiệt độ môi trường.
• Khả năng thông gió.
• Phương pháp điều khiển bằng biến tần nếu có.
• Tần suất khởi động và dừng.

4. Cần phân biệt cấp cách điện với độ tăng nhiệt của motor

Hai motor cùng sử dụng cách điện cấp F chưa chắc có thiết kế nhiệt hoàn toàn giống nhau. Nhà sản xuất có thể thiết kế motor sử dụng vật liệu cách điện cấp F nhưng kiểm soát độ tăng nhiệt ở mức thấp hơn giới hạn của cấp F để tạo thêm khoảng dự phòng nhiệt.

Đây là lý do khi đọc tài liệu kỹ thuật, ngoài thông tin Insulation Class, nên kiểm tra thêm các thông số liên quan đến nhiệt độ và điều kiện làm việc nếu ứng dụng yêu cầu vận hành liên tục hoặc môi trường nhiệt độ cao.

Như vậy, cấp cách điện của motor là cách phân loại khả năng chịu nhiệt của hệ thống vật liệu cách điện, chứ không phải mức nhiệt mà motor nên thường xuyên vận hành. Cấp cách điện càng phù hợp với điều kiện tải và môi trường thực tế thì hệ thống cách điện càng có cơ sở duy trì độ bền trong quá trình sử dụng.

---

Cấp cách điện ảnh hưởng đến khả năng vận hành và tuổi thọ motor ra sao?

Cấp cách điện của motor có liên quan trực tiếp đến khả năng chịu nhiệt của cuộn dây và độ bền của động cơ trong quá trình vận hành.Tuy nhiên, ảnh hưởng này chỉ có ý nghĩa khi được xem cùng với mức tải, nhiệt độ môi trường và khả năng làm mát thực tế.

Một motor có cấp cách điện cao không đồng nghĩa với việc có thể vận hành quá tải liên tục. Ngược lại, nếu motor được làm việc trong vùng nhiệt độ thấp hơn giới hạn của hệ thống cách điện, vật liệu cách điện sẽ có điều kiện duy trì độ bền tốt hơn trong thời gian dài.

1. Nhiệt độ cuộn dây càng cao, vật liệu cách điện càng nhanh lão hóa

Khi motor mang tải, dòng điện chạy qua cuộn dây tạo ra tổn hao nhiệt. Nếu tải tăng, dòng điện tăng theo và lượng nhiệt sinh ra trong cuộn dây cũng có xu hướng tăng.

Nhiệt độ cao kéo dài có thể làm các vật liệu cách điện:

• Giảm độ bền điện.
• Trở nên giòn hoặc suy giảm tính chất cơ học.
• Mất dần khả năng cách ly giữa các vòng dây.
• Tăng nguy cơ phát sinh chạm vòng hoặc chạm pha.

Trong nhiều trường hợp, motor vẫn có thể tiếp tục quay dù cách điện đã bắt đầu suy giảm. Tuy nhiên, khả năng chịu điện áp và chịu nhiệt của cuộn dây lúc này không còn như ban đầu.

Đây là lý do motor thường xuyên chạy nóng nhưng chưa cháy ngay vẫn cần được kiểm tra sớm. Vấn đề không chỉ nằm ở nhiệt độ tại thời điểm đo mà còn ở tác động tích lũy của nhiệt lên hệ thống cách điện trong thời gian dài.

2. Cùng cấp cách điện nhưng điều kiện vận hành khác nhau sẽ cho kết quả khác nhau

Hai motor cùng có cách điện cấp F chưa chắc có tuổi thọ tương đương nếu một motor làm việc trong nhà xưởng thông thoáng còn motor kia đặt ở khu vực nhiệt độ cao, nhiều bụi và thông gió kém.

Nhiệt độ thực tế của cuộn dây chịu ảnh hưởng bởi nhiều yếu tố:

• Mức tải: Motor càng gần giới hạn tải, nhiệt phát sinh càng lớn.
• Nhiệt độ môi trường: Không khí xung quanh càng nóng thì khả năng thải nhiệt của motor càng giảm.
• Thông gió: Quạt bị bám bụi, khe làm mát bị che hoặc motor đặt trong không gian kín có thể khiến nhiệt tích tụ.
• Tần suất khởi động: Mỗi lần khởi động, motor có thể chịu dòng lớn trong thời gian ngắn. Nếu khởi động quá thường xuyên, nhiệt chưa kịp thoát hết đã tiếp tục tích lũy.

Do đó, cấp cách điện cần được xem như giới hạn của hệ thống vật liệu, còn nhiệt độ vận hành thực tế mới quyết định motor đang sử dụng bao nhiêu phần dự phòng nhiệt của giới hạn đó.

3. Vận hành bằng biến tần cũng cần quan tâm đến nhiệt của motor

Khi motor kết hợp với biến tần, tốc độ có thể được điều chỉnh thấp hơn tốc độ định mức trong thời gian dài.

Với motor sử dụng quạt làm mát gắn trên trục, tốc độ motor giảm thì tốc độ quạt cũng giảm. Lưu lượng gió làm mát giảm theo, trong khi motor vẫn có thể phải tạo mô-men để kéo tải.

Nếu ứng dụng yêu cầu motor chạy chậm nhưng tải nặng liên tục, nhiệt độ cuộn dây có thể tăng ngay cả khi dòng điện chưa vượt quá giới hạn rõ rệt.

Ngoài ra, dạng điện áp đầu ra từ biến tần cũng khác với nguồn lưới hình sin lý tưởng. Vì vậy, với những ứng dụng yêu cầu vận hành lâu dài bằng biến tần, cần xem xét đồng thời:

• Khả năng cách điện của motor.
• Dải tốc độ làm việc.
• Mức tải ở tốc độ thấp.
• Phương án làm mát.
• Chiều dài cáp và cấu hình hệ thống nếu có yêu cầu đặc biệt.

Cấp cách điện của motor cao hơn có thể tạo thêm dư địa về nhiệt, nhưng không thể thay thế cho việc chọn đúng công suất và thiết kế làm mát phù hợp

---

Khi nào cần đặc biệt quan tâm đến cấp cách điện của motor?

Những ứng dụng sau nên xem xét kỹ hơn thông số này:

Điểm quan trọng là không nên xem cấp cách điện cao như một giải pháp để bù cho motor chọn thiếu công suất. Nếu motor liên tục quá tải, cách điện cấp cao hơn có thể chịu nhiệt tốt hơn về mặt vật liệu nhưng những bộ phận khác như ổ bi, quạt làm mát hoặc phần cơ khí vẫn có thể chịu ảnh hưởng.

Vì vậy, để bảo đảm tuổi thọ motor, cần kiểm soát đồng thời dòng vận hành, mức tải, nhiệt độ môi trường, khả năng thông gió và chế độ làm việc. Cấp cách điện chỉ phát huy đúng giá trị khi motor được vận hành trong điều kiện phù hợp với thiết kế ban đầu

---

Thiên Hổ cung cấp motor phù hợp với nhiều điều kiện vận hành

Khi lựa chọn motor, ngoài công suất và tốc độ, cấp cách điện của motor cũng cần được xem xét cùng nhiệt độ môi trường, thời gian vận hành và đặc tính tải thực tế.

Thiên Hổ cung cấp các dòng motor GIMO cho nhiều ứng dụng công nghiệp như bơm, quạt, băng tải, máy khuấy, máy nghiền và các hệ truyền động trong nhà máy. Nguồn hàng tại cả miền Bắc và miền Nam giúp đáp ứng nhanh nhu cầu thay thế hoặc triển khai hệ thống mới.

Liên hệ Thiên Hổ để được tư vấn motor theo đúng công suất, cấp cách điện và điều kiện vận hành thực tế
