Tìm hiểu cấp bảo vệ IP là gì, ý nghĩa hai chữ số trong mã IP và cách phân biệt IP54, IP55, IP65, IP67 khi lựa chọn thiết bị điện công nghiệp.

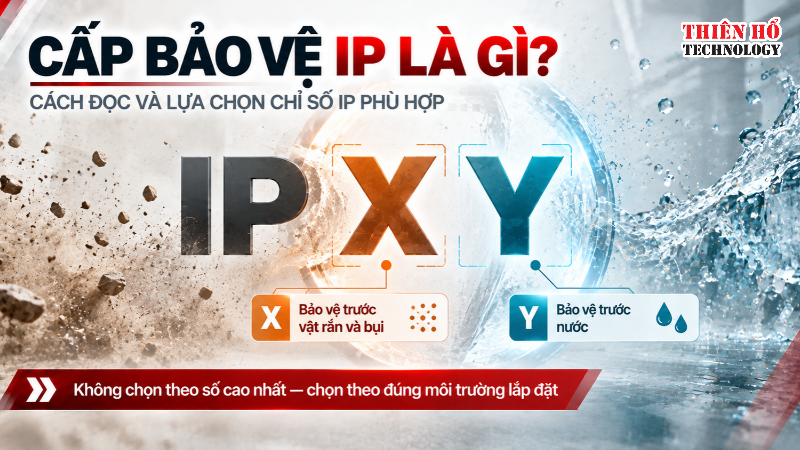

Cấp bảo vệ IP là gì? Cách đọc và lựa chọn chỉ số IP phù hợp

Cấp bảo vệ IP là gì? Vì sao cần quan tâm khi chọn thiết bị điện?

Để hiểu cấp bảo vệ IP là gì, có thể xem đây là hệ thống ký hiệu dùng để thể hiện mức độ mà vỏ thiết bị có thể hạn chế sự xâm nhập của vật rắn, bụi và nước vào bên trong.Ký hiệu này thường xuất hiện trên motor, biến tần, tủ điện, cảm biến, hộp đấu nối và nhiều thiết bị sử dụng trong công nghiệp.

Một mã IP thường gồm chữ IP đi kèm hai chữ số, chẳng hạn IP54, IP55 hoặc IP65. Mỗi chữ số thể hiện một nhóm khả năng bảo vệ khác nhau. Vì vậy, không nên hiểu đơn giản rằng số IP càng cao thì thiết bị luôn tốt hơn trong mọi ứng dụng; điều quan trọng là cấp bảo vệ phải phù hợp với môi trường lắp đặt thực tế.

Ví dụ, một motor làm việc trong nhà máy sạch và khô sẽ có yêu cầu khác với motor đặt gần khu vực thường xuyên có nước, bụi hoặc ngoài trời. Tương tự, thiết bị lắp trong tủ điện có thể không cần cùng cấp IP với thiết bị được đặt trực tiếp tại hiện trường.

Về bản chất, cấp bảo vệ IP không hoạt động như một mạch điều khiển. Khả năng bảo vệ được tạo ra từ thiết kế cơ khí của vỏ thiết bị như khe hở, gioăng làm kín, phớt trục, vị trí thông gió, nắp che và cách các chi tiết được ghép với nhau.

Do đó, khi lựa chọn thiết bị công nghiệp, IP cần được xem cùng với vị trí lắp đặt, mức độ bụi, khả năng tiếp xúc với nước và điều kiện vận hành thực tế.

Hiểu đúng cấp bảo vệ IP giúp tránh hai trường hợp: chọn mức bảo vệ quá thấp khiến thiết bị dễ bị ảnh hưởng bởi môi trường, hoặc chọn cấu hình cao hơn nhiều so với nhu cầu làm tăng chi phí không cần thiết.

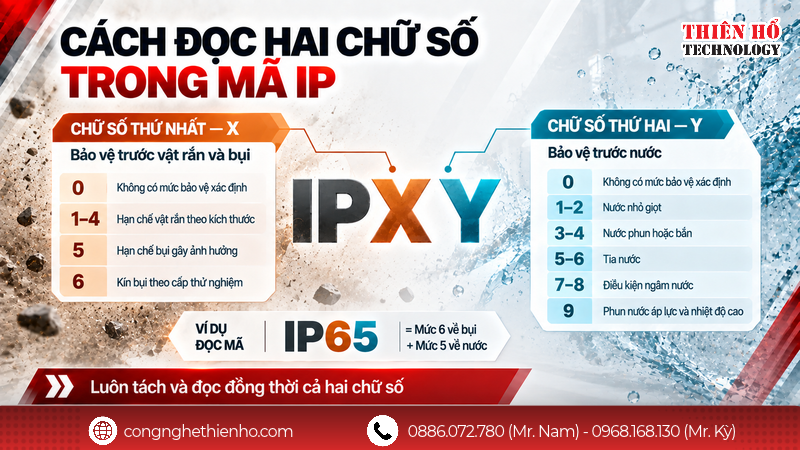

Ý nghĩa của hai chữ số trong cấp bảo vệ IP

Mã IP được cấu tạo theo dạng IPXY, trong đó mỗi chữ số thể hiện một khả năng bảo vệ khác nhau của vỏ thiết bị. Chữ số thứ nhất liên quan đến vật rắn và bụi, còn chữ số thứ hai thể hiện mức độ bảo vệ trước nước.

Vì vậy, khi nhìn thấy một thiết bị có cấp bảo vệ IP55 hoặc IP65, không nên đọc toàn bộ con số như một mức duy nhất. Cần tách từng chữ số để hiểu thiết bị được thiết kế để làm việc trong điều kiện nào.

1. Chữ số thứ nhất: khả năng bảo vệ trước vật rắn và bụi

Chữ số đầu tiên có phạm vi từ 0 đến 6. Giá trị càng cao thì khả năng hạn chế vật rắn và bụi xâm nhập vào bên trong thiết bị càng tốt.

Chữ số đầu	Mức bảo vệ cơ bản
0	Không có mức bảo vệ xác định
1	Hạn chế vật rắn kích thước lớn
2	Hạn chế vật rắn kích thước trung bình
3	Hạn chế vật rắn nhỏ hơn
4	Bảo vệ trước các vật rắn nhỏ
5	Hạn chế bụi xâm nhập ở mức ảnh hưởng đến hoạt động
6	Bảo vệ kín bụi ở mức quy định

Trong môi trường công nghiệp, hai mức thường được quan tâm nhiều là 5 và 6.

Ví dụ, thiết bị IP55 có chữ số đầu là 5, nghĩa là thiết kế vỏ có khả năng hạn chế bụi xâm nhập đến mức không gây ảnh hưởng bất lợi đến hoạt động bình thường. Trong khi đó, IP65 có chữ số đầu là 6, thể hiện mức bảo vệ trước bụi cao hơn.

Điều này đặc biệt quan trọng với motor, cảm biến hoặc hộp điện lắp tại các khu vực có bụi từ gỗ, xi măng, nguyên liệu nghiền hoặc môi trường sản xuất nhiều hạt nhỏ.

2. Chữ số thứ hai: khả năng bảo vệ trước nước

Chữ số thứ hai cho biết mức độ mà vỏ thiết bị hạn chế nước xâm nhập khi tiếp xúc theo những điều kiện thử khác nhau. Các mức thường gặp trong công nghiệp gồm:

Chữ số thứ hai	Ý nghĩa khái quát
0	Không có mức bảo vệ xác định
1–2	Bảo vệ trước nước nhỏ giọt trong các điều kiện nhất định
3–4	Bảo vệ trước nước phun hoặc bắn từ nhiều hướng
5	Bảo vệ trước tia nước
6	Bảo vệ trước tia nước mạnh hơn
7	Bảo vệ khi ngâm nước tạm thời theo điều kiện thử
8	Bảo vệ khi ngâm nước theo điều kiện quy định của nhà sản xuất
9	Bảo vệ trong điều kiện phun nước áp lực và nhiệt độ cao theo quy định thử nghiệm

Ví dụ, motor có cấp bảo vệ IP55 không có nghĩa là motor được thiết kế để ngâm trong nước. Chữ số 5 thứ hai chỉ thể hiện khả năng chịu tia nước theo điều kiện thử tương ứng.

Tương tự, thiết bị IP67 có khả năng bảo vệ trước điều kiện ngâm nước tạm thời theo tiêu chuẩn thử, nhưng điều đó cũng không đồng nghĩa thiết bị có thể làm việc liên tục dưới nước trong mọi độ sâu và mọi khoảng thời gian.

3. Cần đọc đồng thời cả hai chữ số

Một thiết bị IP65 và một thiết bị IP55 đều có khả năng bảo vệ trước tia nước ở mức tương ứng với chữ số thứ hai là 5, nhưng khả năng bảo vệ trước bụi lại khác nhau.

Có thể hiểu đơn giản:

IP55 = mức 5 về vật rắn/bụi + mức 5 về nước

IP65 = mức 6 về vật rắn/bụi + mức 5 về nước

IP67 = mức 6 về vật rắn/bụi + mức 7 về nước

Do đó, không nên chỉ nhìn thấy IP65 cao hơn IP55 rồi kết luận thiết bị “tốt hơn toàn diện”. Mã IP chỉ phản ánh mức bảo vệ của vỏ theo từng điều kiện thử cụ thể, không thể hiện trực tiếp độ bền cơ khí, khả năng chống ăn mòn, chịu hóa chất, chịu nhiệt hoặc tuổi thọ của thiết bị.

Khi lựa chọn motor, biến tần, cảm biến hoặc thiết bị điện, cần đọc đúng cả hai chữ số của cấp bảo vệ IP, sau đó đối chiếu với mức bụi, nước và vị trí lắp đặt thực tế. Đây mới là cách sử dụng thông số IP đúng ý nghĩa kỹ thuật.

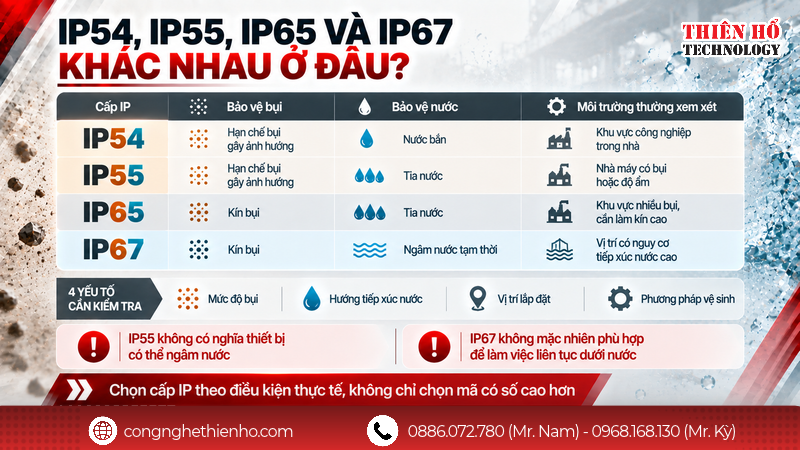

IP54, IP55, IP65 và IP67 khác nhau như thế nào?

IP54, IP55, IP65 và IP67 là những cấp bảo vệ thường gặp trên motor, tủ điện, cảm biến và nhiều thiết bị công nghiệp. Điểm khác nhau nằm ở mức bảo vệ trước bụi và nước, vì vậy việc lựa chọn cần dựa trên môi trường lắp đặt thay vì chỉ ưu tiên mã IP có con số cao nhất.

IP54 – phù hợp với môi trường công nghiệp thông thường

Ở cấp IP54, chữ số đầu tiên là 5 cho biết thiết bị được bảo vệ trước bụi ở mức không để lượng bụi xâm nhập gây ảnh hưởng đến hoạt động bình thường. Chữ số thứ hai là 4 thể hiện khả năng bảo vệ trước nước bắn từ các hướng theo điều kiện thử tương ứng.

IP54 có thể phù hợp với nhiều khu vực trong nhà, nơi có bụi hoặc độ ẩm nhất định nhưng thiết bị không thường xuyên chịu tác động trực tiếp của tia nước.

IP55 – tăng khả năng bảo vệ trước nước

IP55 có cùng mức bảo vệ bụi như IP54 nhưng chữ số thứ hai tăng từ 4 lên 5. Điều này có nghĩa khả năng bảo vệ trước nước được nâng lên mức chịu tia nước theo điều kiện thử quy định.

Vì vậy, IP55 thường xuất hiện trên nhiều loại motor công nghiệp làm việc trong nhà máy, khu vực có bụi hoặc những vị trí có khả năng tiếp xúc với nước trong quá trình vệ sinh và vận hành.

Tuy nhiên, IP55 không đồng nghĩa với khả năng ngâm nước.

IP65 – kín bụi và chịu tia nước

Sự khác biệt đáng chú ý của IP65 nằm ở chữ số đầu tiên là 6. Thiết bị đạt mức này có khả năng bảo vệ kín bụi theo yêu cầu của cấp IP6X, đồng thời chữ số 5 vẫn thể hiện khả năng bảo vệ trước tia nước.

IP65 thường được xem xét cho cảm biến, hộp điện hoặc thiết bị đặt tại những khu vực có lượng bụi lớn hơn hoặc cần mức làm kín cao hơn.

IP67 – kín bụi và bảo vệ khi ngâm nước tạm thời

IP67 tiếp tục giữ mức 6 về bảo vệ bụi nhưng chữ số thứ hai tăng lên 7. Thiết bị được thiết kế để đáp ứng điều kiện thử ngâm nước tạm thời theo tiêu chuẩn áp dụng.

Điều này không có nghĩa mọi thiết bị IP67 đều có thể làm việc liên tục dưới nước. Khả năng ngâm lâu dài, độ sâu và điều kiện sử dụng vẫn phải căn cứ vào thông số của nhà sản xuất.

Có thể so sánh nhanh:

Cấp IP	Bảo vệ bụi	Bảo vệ nước	Môi trường thường được xem xét
IP54	Hạn chế bụi gây ảnh hưởng	Nước bắn	Khu vực công nghiệp trong nhà
IP55	Hạn chế bụi gây ảnh hưởng	Tia nước	Nhà máy, khu vực có bụi và ẩm
IP65	Kín bụi	Tia nước	Khu vực bụi nhiều, yêu cầu làm kín cao
IP67	Kín bụi	Ngâm tạm thời	Vị trí có nguy cơ tiếp xúc nước cao hơn

Như vậy, IP67 không mặc nhiên là lựa chọn tốt hơn IP55 cho mọi thiết bị. Nếu motor được đặt trong nhà, khô ráo và không chịu nước trực tiếp, lựa chọn một cấp bảo vệ quá cao có thể không mang lại lợi ích tương xứng với chi phí.

Cách lựa chọn hợp lý là xác định trước mức độ bụi, hướng và mức tiếp xúc với nước, vị trí trong nhà hay ngoài trời và phương pháp vệ sinh khu vực, sau đó mới chọn cấp IP đáp ứng đúng điều kiện đó.
