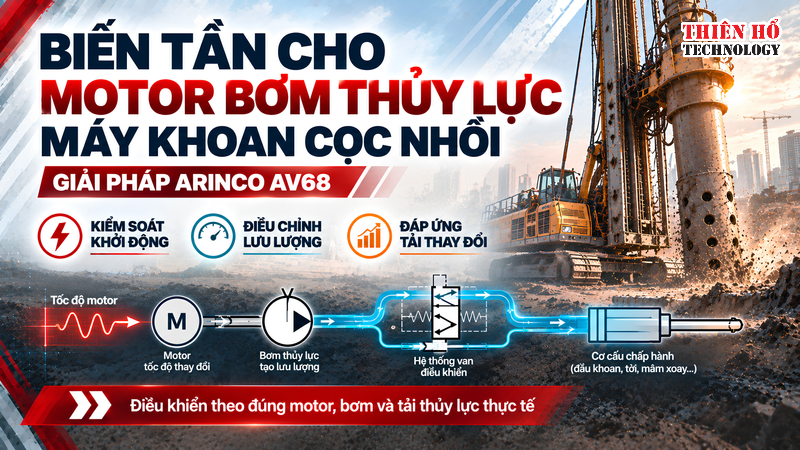

Biến tần cho motor bơm thủy lực máy khoan cọc nhồi – Giải pháp ARINCO AV68

Biến tần cho motor bơm thủy lực ARINCO AV68 đảm nhiệm vai trò gì?

Trên máy khoan cọc nhồi, biến tần cho motor bơm thủy lực cần đáp ứng đặc tính tải thay đổi khi hệ thống thực hiện nâng hạ, định vị, di chuyển hoặc thao tác khoan. Nhu cầu thủy lực thay đổi theo từng trạng thái như nâng hạ, định vị, di chuyển hoặc thực hiện thao tác khoan. Vì vậy, motor không phải lúc nào cũng làm việc trong một điều kiện tải cố định.

Khi sử dụng biến tần cho motor bơm thủy lực, ARINCO AV68 được lắp giữa nguồn điện và motor để kiểm soát quá trình khởi động, tốc độ và phản ứng của motor trước sự thay đổi của tải. Thay vì motor nhận điện trực tiếp và tăng tốc nhanh, AV68 cho phép cài đặt thời gian tăng tốc phù hợp, giúp hạn chế dòng khởi động và giảm tác động đột ngột lên khớp nối cũng như bơm thủy lực.

Trong quá trình vận hành, biến tần cho motor bơm thủy lực AV68 có thể điều chỉnh tốc độ motor theo giá trị đặt hoặc tín hiệu điều khiển từ hệ thống. Khi cấu trúc bơm và mạch thủy lực cho phép, việc thay đổi tốc độ motor sẽ giúp điều chỉnh lưu lượng theo nhu cầu của từng trạng thái làm việc.

Cần hiểu đúng rằng biến tần điều chỉnh tốc độ motor và lưu lượng bơm, không trực tiếp tạo ra áp suất theo ý muốn. Áp suất của hệ thống còn phụ thuộc vào tải, lực cản, van điều khiển và cơ cấu chấp hành.

AV68 được Thiên Hổ định hướng cho nhóm tải nặng và hệ thống công suất lớn. Dòng biến tần này hỗ trợ các chức năng cần thiết cho hệ truyền động như:

Cài đặt thời gian tăng và giảm tốc.
Giới hạn dải tần số vận hành.
Điều khiển qua ngõ vào, tín hiệu analog hoặc truyền thông Modbus.
Cài đặt PID khi hệ thống có tín hiệu phản hồi phù hợp.
Giám sát và bảo vệ motor trước một số trạng thái điện bất thường.

Tuy nhiên, khi lựa chọn biến tần cho motor bơm thủy lực, không nên chỉ dựa trên công suất kW của motor. Cần đối chiếu thêm dòng định mức motor, loại bơm, áp suất làm việc, chế độ vận hành và mức tải thực tế. Đây là cơ sở để AV68 điều khiển motor bơm thủy lực ổn định mà vẫn duy trì các giới hạn bảo vệ cần thiết.

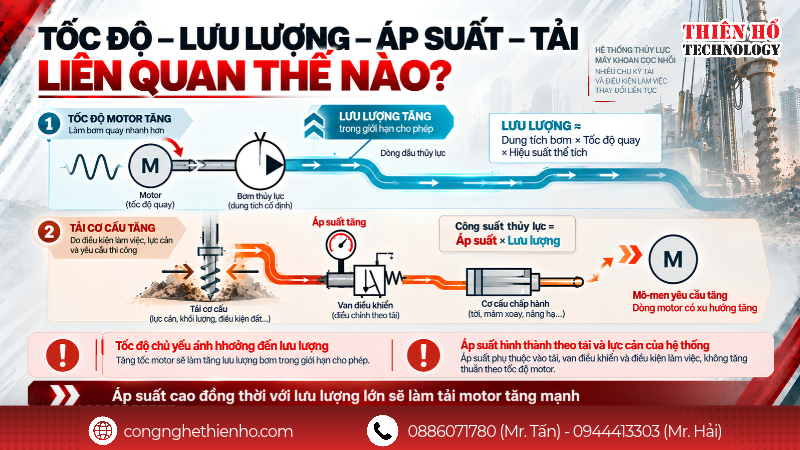

Biến tần cho motor bơm thủy lực ảnh hưởng đến tốc độ, lưu lượng và tải thế nào?

Để lựa chọn và cài đặt biến tần cho motor bơm thủy lực hiệu quả, cần hiểu đúng mối quan hệ giữa bốn yếu tố: tốc độ motor, lưu lượng bơm, áp suất hệ thống và tải thực tế. Đây là cơ sở để cài đặt biến tần phù hợp với từng trạng thái vận hành của máy khoan cọc nhồi.

1. Biến tần cho motor bơm thủy lực điều chỉnh lưu lượng qua tốc độ motor

Với nhiều loại bơm thủy lực thể tích, lưu lượng tạo ra thay đổi gần tương ứng với tốc độ quay: Lưu lượng bơm ≈ Dung tích bơm × Tốc độ quay × Hiệu suất thể tích

Khi biến tần cho motor bơm thủy lực ARINCO AV68 tăng tần số, tốc độ motor và lưu lượng bơm tăng trong phạm vi vận hành cho phép của hệ thống. Khi giảm tần số, lưu lượng giảm nếu bơm vẫn làm việc trong phạm vi tốc độ cho phép.

Nhờ đó, hệ thống có thể điều chỉnh lượng dầu cấp theo từng trạng thái:

Giảm lưu lượng khi máy chờ hoặc chỉ cần duy trì hoạt động phụ.
Tăng lưu lượng khi cơ cấu bắt đầu chuyển động.
Điều chỉnh tốc độ của cơ cấu chấp hành theo yêu cầu vận hành.
Hạn chế việc motor luôn chạy ở tốc độ tối đa khi không cần thiết.

Tuy nhiên, không nên giảm tần số xuống quá thấp mà chưa kiểm tra giới hạn tốc độ của bơm, khả năng bôi trơn, làm mát và làm việc liên tục của motor.

2. Áp suất phụ thuộc vào tải, không chỉ phụ thuộc tốc độ motor

Khi sử dụng biến tần cho motor bơm thủy lực, một nhầm lẫn phổ biến là cho rằng tăng tần số sẽ trực tiếp làm tăng áp suất thủy lực. Trên thực tế, tốc độ bơm chủ yếu ảnh hưởng đến lưu lượng; còn áp suất hình thành khi dòng dầu gặp lực cản từ tải và hệ thống.

Khi cơ cấu máy khoan cần lực lớn hơn, áp suất tăng và bơm yêu cầu motor cung cấp mô-men lớn hơn. Lúc này, dòng điện motor cũng có xu hướng tăng.

Quan hệ công suất thủy lực có thể biểu diễn sơ bộ: Công suất thủy lực = Áp suất × Lưu lượng

Điều này có nghĩa là khi hệ thống đồng thời yêu cầu áp suất cao và lưu lượng lớn, tải đặt lên motor sẽ tăng đáng kể. AV68 phải được lựa chọn đủ dòng và đủ khả năng đáp ứng quá tải, thay vì chỉ lấy cùng công suất kW với motor.

3. AV68 điều chỉnh tốc độ nhưng phải phối hợp với hệ thống thủy lực

Biến tần cho motor bơm thủy lực ARINCO AV68 có thể nhận giá trị đặt từ bàn phím, ngõ vào analog, PLC hoặc truyền thông Modbus. Khi hệ thống có cảm biến áp suất và logic điều khiển phù hợp, chức năng PID cũng có thể được sử dụng để điều chỉnh tốc độ motor theo tín hiệu phản hồi.

Tuy nhiên, biến tần phải phối hợp với:

Loại bơm đang sử dụng.
Van an toàn và van điều khiển.
Cảm biến áp suất hoặc lưu lượng.
Cơ cấu chấp hành.
Logic vận hành của toàn máy.

Nếu van đang đóng hoặc cơ cấu bị kẹt, việc tăng tốc motor không giúp hệ thống hoạt động nhanh hơn mà còn có thể làm áp suất và dòng điện tăng. Ngược lại, giảm tốc quá nhiều có thể khiến lưu lượng không đủ, làm cơ cấu chuyển động chậm hoặc không đáp ứng được yêu cầu.

Có thể định hướng vận hành như sau:

Trạng thái máy	Nhu cầu thủy lực	Vai trò của AV68
Máy chờ	Lưu lượng thấp	Giảm tốc trong giới hạn cho phép
Cơ cấu bắt đầu làm việc	Lưu lượng tăng dần	Tăng tốc theo thời gian cài đặt
Tải làm việc bình thường	Lưu lượng và áp suất ổn định	Duy trì tốc độ phù hợp
Tải tăng mạnh	Áp suất và mô-men yêu cầu tăng	Theo dõi dòng, giới hạn tải và bảo vệ
Cơ cấu dừng	Nhu cầu lưu lượng giảm	Giảm tốc hoặc chuyển về trạng thái chờ

Như vậy, AV68 không chỉ tăng hoặc giảm tốc motor. Thiết bị phải được cài đặt dựa trên quan hệ giữa lưu lượng, áp suất và tải của hệ thống thủy lực. Khi hiểu đúng mối quan hệ này, AV68 mới có thể phát huy vai trò điều khiển motor bơm theo nhu cầu vận hành thực tế.

Ba yêu cầu khi chọn biến tần cho motor bơm thủy lực

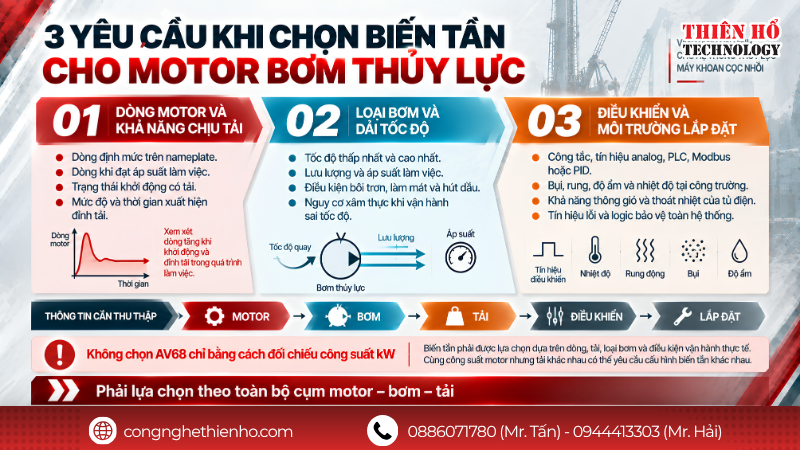

3 yêu cầu khi chọn biến tần cho motor bơm thủy lực

Để biến tần cho motor bơm thủy lực làm việc ổn định, cần lựa chọn theo toàn bộ cụm motor – bơm – tải thay vì chỉ đối chiếu công suất danh nghĩa. Ba yêu cầu quan trọng nhất gồm dòng điện, đặc tính vận hành của bơm và khả năng phối hợp với hệ thống điều khiển.

1. Chọn AV68 theo dòng motor và khả năng chịu tải

Công suất kW chỉ là thông tin đầu tiên. Hai motor có cùng công suất nhưng có thể khác dòng định mức, hiệu suất, tốc độ và chế độ làm việc.Khi lựa chọn biến tần cho motor bơm thủy lực AV68 cần kiểm tra:

Điện áp nguồn và điện áp motor.
Công suất và dòng định mức trên nhãn motor.
Dòng vận hành thực tế khi hệ thống đạt áp suất làm việc.
Khả năng motor phải khởi động khi bơm đang có tải.
Mức độ và thời gian xuất hiện các đỉnh tải.
Thời gian vận hành liên tục.

Nếu motor thường xuyên làm việc gần dòng định mức hoặc tải tăng nhanh khi nhiều cơ cấu thủy lực hoạt động, biến tần phải có đủ dự phòng về dòng và khả năng quá tải. Không nên chọn AV68 chỉ theo nguyên tắc motor bao nhiêu kW thì lấy biến tần đúng bằng mức kW đó.

Ngược lại, cũng không cần tăng công suất biến tần quá nhiều nếu chưa có dữ liệu về dòng và tải. Chọn đúng cần dựa trên dòng thực tế và chế độ làm việc, không chỉ dựa vào cảm giác “dư tải cho chắc”.

2. Phù hợp với loại bơm và dải tốc độ vận hành

Trước khi cài đặt biến tần cho motor bơm thủy lực, cần xác định loại bơm đang sử dụng như bơm bánh răng, bơm piston hoặc bơm có khả năng thay đổi lưu lượng. Mỗi loại bơm có giới hạn riêng về:

Tốc độ quay thấp nhất và cao nhất.
Chiều quay.
Lưu lượng tại tốc độ định mức.
Áp suất làm việc.
Khả năng bôi trơn và làm mát.
Điều kiện hút dầu và nguy cơ xâm thực.

Nếu giảm tần số quá thấp, bơm có thể không tạo đủ lưu lượng cho cơ cấu, trong khi motor tự làm mát kém hơn. Nếu tăng tốc vượt phạm vi cho phép, bơm có thể gặp vấn đề về lưu lượng hút, độ ồn, nhiệt độ hoặc độ bền.

Vì vậy, AV68 cần được cài giới hạn tần số trên và dưới theo thông số của cả motor lẫn bơm. Dải tốc độ vận hành phải đáp ứng nhu cầu thực tế nhưng vẫn nằm trong vùng làm việc an toàn của thiết bị.

3. Đáp ứng yêu cầu điều khiển và môi trường lắp đặt

AV68 hỗ trợ nhiều phương thức nhận lệnh như ngõ vào số, tín hiệu analog và truyền thông Modbus. Chức năng PID cũng có thể được sử dụng khi hệ thống có cảm biến phản hồi và logic điều khiển phù hợp.

Trước khi lựa chọn cấu hình biến tần cho motor bơm thủy lực, cần xác định phương thức điều khiển, tín hiệu phản hồi và điều kiện lắp đặt thực tế.

Biến tần điều khiển bằng công tắc, tay điều khiển hay PLC.
Tốc độ được đặt cố định, đa cấp hay thay đổi theo tín hiệu analog.
Hệ thống có cảm biến áp suất hoặc lưu lượng hay không.
Có cần chuyển giữa chế độ chạy, chờ và tải cao hay không.
Tín hiệu lỗi của biến tần được đưa về đâu.
Biến tần được lắp trong tủ hay trực tiếp trên máy.

Máy khoan cọc nhồi thường làm việc ngoài công trường, nơi có bụi, rung, độ ẩm và nhiệt độ môi trường thay đổi. Do đó, tủ điện cần bảo đảm khả năng thông gió, làm mát và bảo vệ thiết bị phù hợp. Không nên lắp biến tần trong tủ kín nhưng không có giải pháp thoát nhiệt.

Các thông tin cần cung cấp trước khi chọn AV68 gồm:

Nhóm thông tin	Nội dung cần kiểm tra
Motor	Công suất, điện áp, dòng và tốc độ định mức
Bơm thủy lực	Loại bơm, lưu lượng, áp suất và dải tốc độ
Tải	Khởi động có tải, tải lớn nhất, thời gian vận hành
Điều khiển	Công tắc, analog, PLC, Modbus hoặc PID
Lắp đặt	Nhiệt độ, bụi, độ ẩm, rung và cấu trúc tủ điện

Khi ba nhóm yêu cầu trên được xác định rõ, ARINCO AV68 mới có thể được lựa chọn và cấu hình đúng với motor bơm thủy lực, thay vì chỉ đáp ứng cùng công suất danh nghĩa.

Thiên Hổ cung cấp biến tần cho motor bơm thủy lực ARINCO AV68

Thiên Hổ cung cấp biến tần cho motor bơm thủy lực ARINCO AV68 ứng dụng trên máy khoan cọc nhồi và nhiều hệ thống tải nặng phù hợp. Đội ngũ kỹ thuật hỗ trợ lựa chọn theo công suất, dòng motor, loại bơm, áp suất và trạng thái tải; đồng thời tư vấn cài đặt thời gian tăng – giảm tốc, dải tần số và chức năng bảo vệ phù hợp.

Với nguồn hàng tại miền Bắc và miền Nam, Thiên Hổ đáp ứng nhu cầu lắp mới hoặc thay thế nhanh tại công trình. Liên hệ Thiên Hổ để được tư vấn ARINCO AV68 theo đúng motor, đúng tải và cấu hình thủy lực thực tế của máy.

Thiên Hổ cung cấp biến tần cho motor bơm thủy lực ARINCO AV68

FAQ - Câu hỏi thường gặp về ARINCO AV68 cho motor bơm thủy lực

1. Có thể chọn AV68 cùng công suất kW với motor không? Có thể xem đây là bước đối chiếu ban đầu, nhưng chưa đủ. Cần kiểm tra thêm dòng định mức, dòng vận hành thực tế, trạng thái khởi động và mức tải lớn nhất của motor bơm.

2. AV68 có trực tiếp điều chỉnh áp suất thủy lực không? AV68 chủ yếu điều chỉnh tốc độ motor và lưu lượng bơm. Áp suất còn phụ thuộc vào tải, van điều khiển, cơ cấu chấp hành và cấu trúc của hệ thống thủy lực.

3. Có nên cho motor bơm chạy liên tục ở tần số thấp? Chỉ nên thực hiện khi tốc độ vẫn nằm trong giới hạn cho phép của motor và bơm. Chạy quá chậm trong thời gian dài có thể làm giảm khả năng tự làm mát của motor hoặc ảnh hưởng đến lưu lượng, bôi trơn và điều kiện hút dầu của bơm.

4. AV68 có thể điều khiển theo tín hiệu áp suất không? Có thể sử dụng tín hiệu analog hoặc PID khi hệ thống có cảm biến và logic điều khiển phù hợp. Việc cài đặt phải phối hợp với van và yêu cầu vận hành để tránh phản ứng quá nhanh hoặc dao động áp suất.

5. Khi AV68 báo quá dòng cần kiểm tra gì? Cần kiểm tra mã lỗi, dòng tại thời điểm lỗi, thời gian tăng – giảm tốc, trạng thái van, áp suất, khả năng kẹt cơ cấu và thông số motor. Không nên lập tức nâng giới hạn dòng hoặc bù mô-men khi chưa xác định nguyên nhân.
