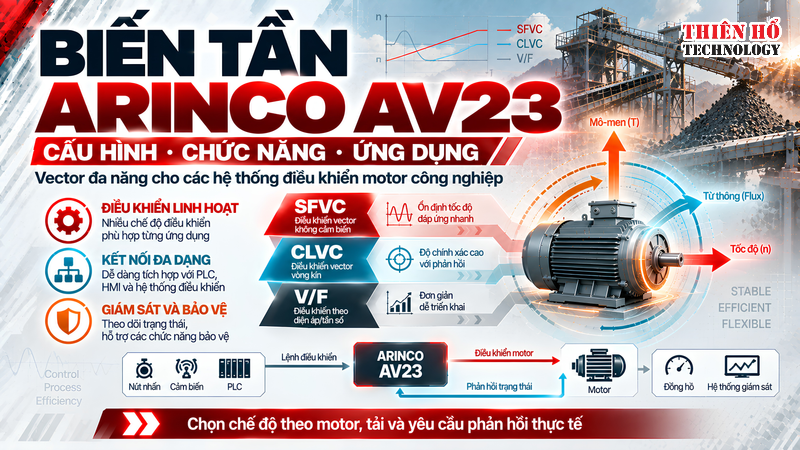

Biến tần ARINCO AV23: Cấu hình, chức năng và ứng dụng theo catalog

Mục lục

Tìm hiểu biến tần ARINCO AV23 theo catalog với các chế độ SFVC, CLVC, V/F, hệ thống I/O, PID, Modbus, đa cấp tốc độ, PLC đơn giản và các chức năng bảo vệ motor.

Biến tần ARINCO AV23 là dòng sản phẩm như thế nào?

Biến tần ARINCO AV23 là dòng biến tần vector đa năng, được thiết kế để điều khiển tốc độ và trạng thái vận hành của motor trong nhiều hệ thống máy móc công nghiệp Sản phẩm cung cấp nhiều phương thức điều khiển, cài đặt và kết nối, giúp người dùng xây dựng hệ truyền động từ đơn giản đến có tích hợp PLC hoặc tín hiệu phản hồi.

Theo catalog, biến tần ARINCO AV23 hỗ trợ ba chế độ điều khiển motor:

Điều khiển vector vòng hở SFVC.
Điều khiển vector vòng kín CLVC.
Điều khiển V/F.

Việc trang bị nhiều chế độ giúp AV23 có thể được cấu hình theo đặc tính của motor và yêu cầu điều khiển thực tế. Tuy nhiên, lựa chọn chế độ nào còn phụ thuộc vào tải, khả năng phản hồi tốc độ và cấu trúc của hệ thống.

Biến tần ARINCO AV23 cũng cho phép lựa chọn lệnh chạy từ bàn phím, tiếp điểm ngoài hoặc truyền thông. Tần số có thể được đặt bằng biến trở trên màn hình, ngõ vào analog, tín hiệu xung, đa cấp tốc độ, PLC đơn giản, PID hoặc truyền thông.

Nhờ cấu hình này, ARINCO AV23 có thể đáp ứng những yêu cầu phổ biến như:

Khởi động và dừng motor theo thời gian cài đặt.
Điều chỉnh tốc độ theo giá trị đặt.
Chạy thuận, chạy nghịch hoặc JOG.
Điều khiển nhiều cấp tốc độ.
Nhận tín hiệu từ cảm biến hoặc PLC.
Giám sát và xuất tín hiệu trạng thái vận hành.
Bảo vệ motor và biến tần khi xuất hiện một số trạng thái bất thường.

Có thể xem AV23 là dòng sản phẩm phù hợp cho những hệ thống cần một biến tần gọn, có nhiều phương thức điều khiển và khả năng kết nối linh hoạt. Để sử dụng đúng, người dùng vẫn cần đối chiếu công suất, dòng motor, đặc tính tải và yêu cầu tích hợp trước khi lựa chọn model cụ thể.

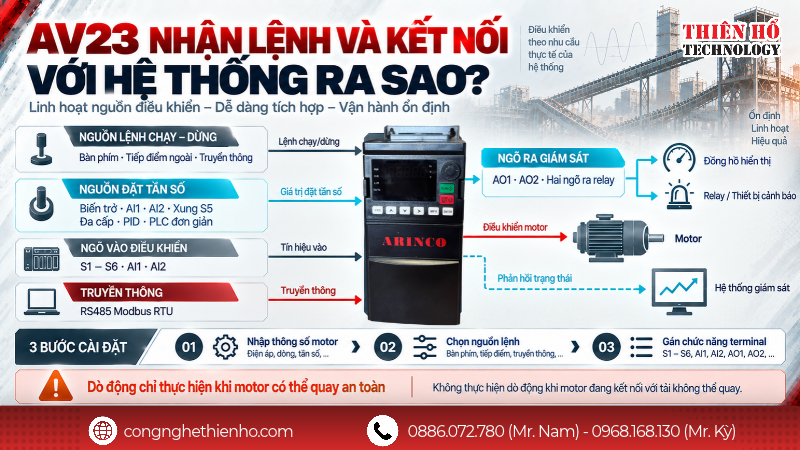

Cấu hình điều khiển và cổng kết nối của biến tần ARINCO AV23

Một điểm nổi bật của biến tần ARINCO AV23 là khả năng cấu hình linh hoạt theo nhiều phương thức vận hành và điều khiển. Theo catalog, biến tần có thể nhận lệnh từ bàn phím, thiết bị điều khiển bên ngoài hoặc hệ thống tự động hóa, phù hợp với nhiều cấp độ vận hành khác nhau.

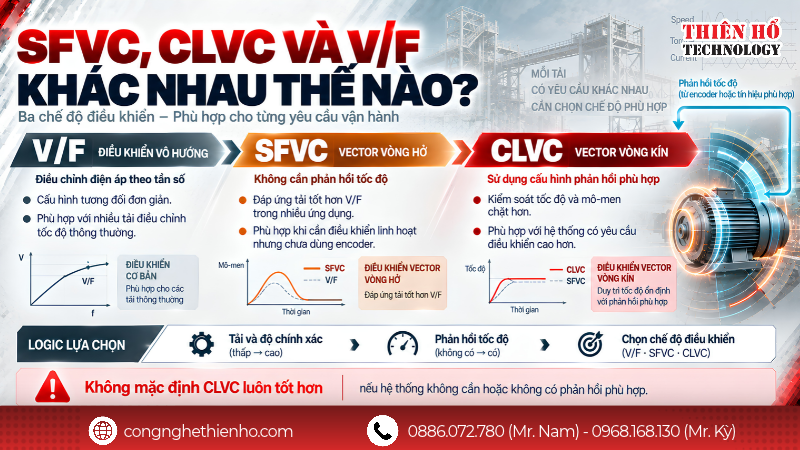

1. Ba chế độ điều khiển motor

AV23 hỗ trợ ba chế độ:

SFVC: Điều khiển vector vòng hở, không cần tín hiệu phản hồi tốc độ.
CLVC: Điều khiển vector vòng kín, sử dụng khi hệ thống có cấu hình phản hồi phù hợp.
V/F: Điều khiển theo quan hệ điện áp – tần số, phù hợp với nhiều ứng dụng điều chỉnh tốc độ thông thường.

Chế độ điều khiển phải được lựa chọn theo đặc tính tải và yêu cầu của motor. Không nên mặc định sử dụng cùng một chế độ cho mọi ứng dụng.

2. Nhiều nguồn điều khiển chạy – dừng

AV23 cho phép lựa chọn nguồn ra lệnh theo ba phương thức chính:

Nguồn điều khiển	Cách sử dụng
Bàn phím	Chạy, dừng và thao tác trực tiếp trên biến tần
Tiếp điểm ngoài	Nhận lệnh từ công tắc, nút nhấn, relay hoặc PLC
Truyền thông	Nhận lệnh từ bộ điều khiển thông qua kết nối truyền thông

Nhờ đó, AV23 có thể sử dụng cho tủ điều khiển độc lập hoặc tích hợp vào dây chuyền tự động.

3. Nguồn đặt tần số đa dạng

Tần số vận hành của biến tần ARINCO AV23 có thể được thiết lập từ nhiều nguồn:

Bàn phím có hoặc không lưu giá trị khi mất điện.
Biến trở trên màn hình.
Ngõ vào analog AI1 hoặc AI2.
Tín hiệu xung tại ngõ vào S5.
Chế độ đa cấp tốc độ.
PLC đơn giản tích hợp trong biến tần.
Chế độ PID.
Truyền thông.

AV23 còn cho phép lựa chọn nguồn tần số chính và nguồn tần số phụ. Cấu hình này hỗ trợ các hệ thống cần chuyển đổi giữa hai phương thức đặt tốc độ, chẳng hạn điều chỉnh bằng biến trở khi vận hành thủ công và nhận tín hiệu từ PLC khi chạy tự động.

Cấu hình điều khiển và cổng kết nối của biến tần ARINCO AV23

4. Hệ thống ngõ vào điều khiển

Theo sơ đồ kết nối, AV23 có các ngõ vào số từ S1 đến S6. Chức năng của từng chân có thể được cài đặt theo yêu cầu, bao gồm:

Chạy thuận và chạy nghịch.
Điều khiển hai dây hoặc ba dây.
Chạy JOG thuận, JOG nghịch.
Reset lỗi.
Tạm dừng hoặc dừng tự do.
Lựa chọn đa cấp tốc độ.
Chuyển đổi nguồn đặt tần số.
Nhận lệnh dừng khẩn cấp.

Các chân AI1 và AI2 được sử dụng để nhận tín hiệu analog. Sơ đồ catalog thể hiện khả năng lựa chọn tín hiệu 0–10 V hoặc 0–20 mA theo cấu hình phần cứng tương ứng. Đây là đầu vào phù hợp để nhận tín hiệu từ biến trở, cảm biến hoặc ngõ ra analog của PLC.

5. Hệ thống ngõ ra và truyền thông

Biến tần ARINCO AV23 được trang bị các ngõ ra phục vụ giám sát và liên động với thiết bị khác:

Hai ngõ ra analog AO1 và AO2.
Hai ngõ ra relay.
Ngõ ra có thể biểu diễn tần số, dòng điện, mô-men, công suất hoặc trạng thái vận hành tùy cấu hình.
Cổng RS485 hỗ trợ kết nối Modbus RTU.

Relay có thể được cài để báo trạng thái chạy, lỗi, sẵn sàng vận hành hoặc đạt ngưỡng tần số. Nhờ đó, AV23 có thể gửi trạng thái về đèn báo, relay trung gian, PLC hoặc hệ thống giám sát.

Sơ đồ kết nối cũng thể hiện các đầu cực nguồn vào, đầu ra U–V–W đến motor, tiếp địa và vị trí kết nối điện trở hãm. Việc sử dụng điện trở hãm cần được kiểm tra theo từng model và yêu cầu giảm tốc thực tế.

6. Thiết kế theo từng nhóm công suất

Trong tài liệu, kích thước được thể hiện riêng cho hai nhóm:

AV23 công suất từ 0,75–2,2 kW.
AV23 công suất từ 4–7,5 kW.

Kích thước thân máy thay đổi theo công suất, vì vậy khi thiết kế tủ điện cần kiểm tra đúng model, khoảng cách thông gió và không gian đấu dây.

Với hệ thống cổng kết nối và phương thức điều khiển đa dạng, ARINCO AV23 có thể đáp ứng từ yêu cầu điều chỉnh tốc độ cơ bản đến hệ thống có PLC, cảm biến và truyền thông. Hiệu quả sử dụng phụ thuộc vào việc gán đúng chức năng terminal và lựa chọn nguồn điều khiển phù hợp với từng máy.

Các chức năng nổi bật của biến tần ARINCO AV23

ARINCO AV23 không chỉ thực hiện chức năng thay đổi tần số để điều chỉnh tốc độ motor. Theo catalog, sản phẩm còn tích hợp nhiều chức năng phục vụ cài đặt, vận hành, giám sát và xử lý tải trong hệ thống máy móc.

1. Dò thông số motor

Biến tần ARINCO AV23 cho phép nhập các thông số cơ bản như công suất, điện áp, dòng điện, tần số và tốc độ định mức của motor. Thiết bị cũng hỗ trợ các chế độ dò thông số gồm:

Dò tĩnh.
Dò động.
Dò tĩnh toàn bộ thông số motor.

Việc nhận dạng đúng thông số giúp biến tần xây dựng mô hình điều khiển phù hợp hơn. Trước khi thực hiện dò động, cần bảo đảm motor có thể quay an toàn và được tách khỏi tải nếu quy trình cài đặt yêu cầu.

2. Điều chỉnh tốc độ theo nhiều chế độ

Bên cạnh thay đổi tốc độ thông thường, AV23 hỗ trợ:

Cài đặt giới hạn tần số trên và dưới.
Điều chỉnh riêng thời gian tăng tốc và giảm tốc.
Chạy JOG ở tốc độ thấp.
Chạy nhiều cấp tốc độ.
Chuyển đổi giữa nguồn tần số chính và phụ.
Xây dựng chu trình bằng PLC đơn giản tích hợp.

Chế độ đa cấp tốc độ phù hợp với máy cần một số mức tốc độ cố định. Trong khi đó, PLC đơn giản có thể được sử dụng để tạo chu trình chạy theo từng bước mà không cần bổ sung bộ điều khiển riêng cho các yêu cầu cơ bản.

3. Điều khiển PID và chế độ ngủ

Biến tần ARINCO AV23 tích hợp chức năng PID, cho phép điều chỉnh tốc độ dựa trên tín hiệu phản hồi từ cảm biến. Chức năng này có thể được ứng dụng trong các hệ thống cần duy trì đại lượng như áp suất, lưu lượng hoặc mức nước.

Catalog cũng cung cấp các thông số cài đặt chế độ ngủ và đánh thức. Khi giá trị vận hành giảm xuống ngưỡng cài đặt trong khoảng thời gian xác định, biến tần có thể chuyển sang trạng thái ngủ. Khi nhu cầu tăng trở lại, thiết bị được đánh thức và tiếp tục vận hành.

Chế độ này cần được cài theo phản ứng thực tế của hệ thống. Ngưỡng ngủ, ngưỡng thức và thời gian trễ không nên sao chép nguyên từ một ứng dụng khác.

4. Giám sát trạng thái vận hành

Các ngõ ra analog của biến tần ARINCO AV23 có thể được cấu hình để biểu diễn nhiều giá trị vận hành như:

Tần số thực tế hoặc tần số đặt.
Dòng điện đầu ra.
Mô-men motor.
Công suất motor.
Điện áp đầu ra.
Tín hiệu từ ngõ vào analog.

Ngõ ra relay có thể được sử dụng để báo trạng thái chạy, lỗi, sẵn sàng hoạt động hoặc đạt ngưỡng tần số. Nhờ đó, người vận hành có thể đưa tín hiệu về đèn báo, relay trung gian, PLC hoặc hệ thống giám sát.

5. Bảo vệ và lưu lại lịch sử lỗi

Catalog AV23 thể hiện nhiều nhóm bảo vệ và cảnh báo như:

Quá dòng khi tăng tốc, giảm tốc hoặc chạy ổn định.
Quá áp và thấp áp.
Quá tải biến tần.
Quá tải motor.
Mất pha đầu vào hoặc đầu ra.
Quá nhiệt module.
Lỗi truyền thông.
Motor chạm vỏ hoặc chạm đất.
Quá tải tức thời.

AV23 còn lưu lại thông tin lỗi để hỗ trợ kiểm tra nguyên nhân sau khi máy dừng. Khi xảy ra sự cố, cần xem mã lỗi và trạng thái vận hành trước khi reset hoặc thay đổi thông số bảo vệ.

Nhờ kết hợp các chức năng điều khiển tốc độ, PID, PLC đơn giản, giám sát và bảo vệ, ARINCO AV23 có thể đáp ứng nhiều cấu hình truyền động trong một thiết bị. Tuy nhiên, người dùng chỉ nên kích hoạt những chức năng thực sự cần thiết và phải cài đặt dựa trên motor, tải cùng logic vận hành thực tế.

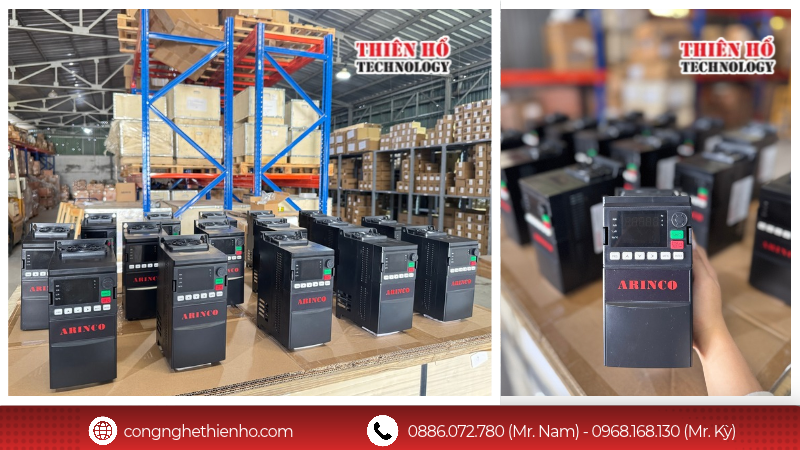

Thiên Hổ cung cấp biến tần ARINCO AV23

Thiên Hổ cung cấp biến tần ARINCO AV23 cho bơm, quạt, băng tải, máy khuấy, máy đóng gói và nhiều hệ thống điều khiển motor công suất nhỏ. Đội ngũ kỹ thuật hỗ trợ lựa chọn theo dòng motor, đặc tính tải và yêu cầu kết nối; đồng thời tư vấn cài đặt terminal, PID, đa cấp tốc độ hoặc truyền thông Modbus.

Sản phẩm được bảo hành 24 tháng và có nguồn hàng tại miền Bắc, miền Nam. Liên hệ Thiên Hổ để được tư vấn model ARINCO AV23 phù hợp với motor và yêu cầu vận hành thực tế.

Thiên Hổ cung cấp biến tần ARINCO AV23

FAQ - Câu hỏi thường gặp về biến tần ARINCO AV23

1. AV23 hỗ trợ những chế độ điều khiển motor nào? Theo catalog, AV23 hỗ trợ điều khiển vector vòng hở SFVC, vector vòng kín CLVC và điều khiển V/F. Chế độ sử dụng cần được chọn theo motor, tải và cấu hình phản hồi của hệ thống.

2. ARINCO AV23 có kết nối được với PLC không? Có. Biến tần ARINCO AV23 có thể nhận lệnh qua terminal, tín hiệu analog, tín hiệu xung hoặc kết nối RS485 Modbus RTU với PLC và hệ thống điều khiển.

3. AV23 có sử dụng được cho hệ thống bơm và quạt không? Có thể. AV23 tích hợp PID cùng chế độ ngủ và đánh thức, phù hợp với hệ thống bơm, quạt có cảm biến phản hồi và yêu cầu điều chỉnh theo áp suất, lưu lượng hoặc đại lượng vận hành khác.

4. AV23 có điều khiển được nhiều cấp tốc độ không? Có. Biến tần hỗ trợ đa cấp tốc độ và PLC đơn giản tích hợp. Người dùng có thể thiết lập các mức tần số khác nhau rồi lựa chọn bằng terminal điều khiển.

5. Có nên dùng AV23 cho máy nghiền hoặc băng tải nặng không? Cần đánh giá theo dòng motor, tải khởi động và mức quá tải thực tế. Nếu máy thường xuyên chịu tải nặng hoặc tải biến động mạnh, nên xem xét dòng ARINCO AV68 thay vì chỉ chọn AV23 theo cùng công suất kW
