Cài đặt bảo vệ quá tải cho motor máy khoan cọc bê tông trên biến tần ARINCO

Mục lục

Hướng dẫn cài bảo vệ quá tải cho motor máy khoan cọc bê tông theo dòng định mức, hệ số quá tải, giới hạn dòng và trạng thái tải thực tế.

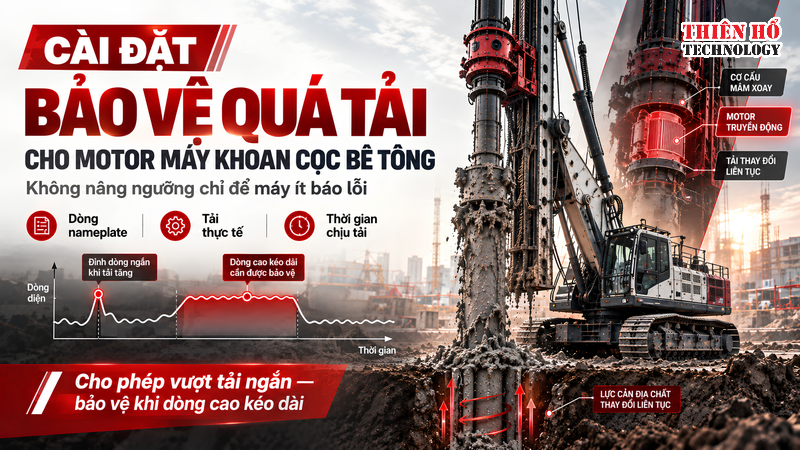

Motor máy khoan cọc bê tông: Cách cài đặt bảo vệ quá tải cho Motor trên biến tần ARINCO

Vì sao cần cài đúng bảo vệ quá tải cho motor máy khoan cọc bê tông?

Motor máy khoan cọc bê tông thường làm việc trong điều kiện tải thay đổi lớn, có thời điểm phải chịu mô-men cao và dòng điện tăng khi cơ cấu gặp tải nặng. Vì vậy, bảo vệ quá tải trên biến tần ARINCO cần được cài theo đúng thông số motor và trạng thái vận hành thực tế, thay vì chỉ giữ nguyên giá trị mặc định hoặc nâng ngưỡng lên cao để tránh báo lỗi.

Bản chất của bảo vệ quá tải là theo dõi mức tải mà motor phải chịu trong một khoảng thời gian. Một đỉnh dòng ngắn khi máy tăng tải chưa chắc đã đồng nghĩa motor bị quá tải nguy hiểm. Ngược lại, dòng chỉ cao hơn định mức một mức nhất định nhưng kéo dài liên tục vẫn có thể làm nhiệt tích tụ trong cuộn dây và ảnh hưởng đến motor.

Đây là điểm đặc biệt quan trọng với motor máy khoan cọc bê tông, vì tải khoan có thể thay đổi đáng kể theo điều kiện địa chất và trạng thái cơ cấu. Khi đầu khoan gặp nền đất cứng, cơ cấu truyền động bị tăng lực cản hoặc máy vận hành liên tục ở vùng tải cao, dòng motor có thể tăng rõ rệt. Nếu bảo vệ được đặt quá thấp, biến tần có thể tác động dù máy vẫn đang làm việc trong trạng thái cho phép. Nhưng nếu đặt quá cao hoặc kéo dài thời gian bảo vệ quá mức, motor có thể mất đi lớp bảo vệ cần thiết khi tải thực sự vượt khả năng.

Do đó, cài bảo vệ quá tải không phải là tìm một giá trị càng cao càng tốt để máy ít báo lỗi. Cần cân bằng giữa khả năng chịu tải ngắn hạn của hệ truyền động và giới hạn nhiệt của motor.

Trước khi cài đặt, tối thiểu phải xác định được công suất motor, dòng định mức trên nameplate, chế độ làm việc, mức dòng khi khoan bình thường và mức dòng khi gặp tải nặng. Đây là cơ sở để các thông số bảo vệ trên biến tần ARINCO phản ánh đúng tình trạng thực tế của motor thay vì chỉ dựa vào công suất kW.

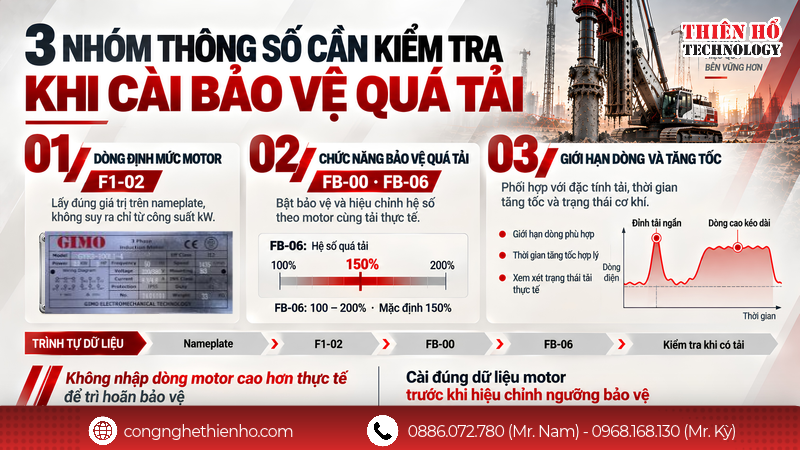

3 thông số bảo vệ quá tải cho motor máy khoan cọc bê tông

Với motor máy khoan cọc bê tông, bảo vệ quá tải không nên được cài theo một tỷ lệ cố định rồi áp dụng cho mọi máy. Cơ cấu khoan có thể xuất hiện những giai đoạn tải tăng nhanh trong thời gian ngắn, nhưng cũng có trường hợp motor phải duy trì dòng cao liên tục do đầu khoan gặp lực cản lớn hoặc cơ khí bị bó.

Vì vậy, khi cài đặt trên biến tần ARINCO cần tập trung trước hết vào dòng định mức của motor, hệ số bảo vệ quá tải và giới hạn dòng trong quá trình vận hành.

1. Dòng định mức motor phải được nhập đúng theo nameplate

Với motor máy khoan cọc bê tông, dòng định mức là thông số nền tảng để biến tần đánh giá motor đang làm việc bình thường hay đang chịu tải cao.

Ví dụ trên ARINCO AV68, nhóm F1 lưu các thông số định mức của động cơ; trong đó F1-02 là dòng điện định mức motor. Giá trị này nên được lấy trực tiếp từ nameplate của motor đang sử dụng, không nên suy ra đơn giản từ công suất kW.

Nếu cài dòng motor thấp hơn thực tế, biến tần có thể đánh giá tải nặng hơn mức thực và bảo vệ tác động sớm. Ngược lại, nếu cố tình nâng dòng định mức lên cao để máy ít báo lỗi, khả năng bảo vệ motor sẽ bị giảm vì biến tần đang sử dụng một giá trị tham chiếu không đúng với thiết bị thực tế.

Với motor máy khoan cọc bê tông, vấn đề này càng quan trọng vì dòng điện có thể biến động mạnh theo tải khoan thực tế. Khi đầu khoan gặp nền cứng, dòng tăng trong một khoảng ngắn chưa chắc đã bất thường; nhưng nếu dòng duy trì cao kéo dài, motor có thể tích nhiệt nhanh.

Do đó, bước đầu tiên phải là:

Đọc nameplate → nhập đúng thông số motor → sau đó mới hiệu chỉnh bảo vệ theo tải thực tế.

2. Hệ số quá tải phải tạo được khoảng cho tải nặng nhưng không làm mất chức năng bảo vệ

Sau khi khai báo đúng motor, cần kiểm tra chức năng và hệ số bảo vệ quá tải. Trên AV68, tài liệu có FB-00 để bật/tắt bảo vệ quá tải và FB-06 là hệ số quá tải, với dải cài 100–200%, giá trị mặc định 150%. Khi cài bảo vệ cho motor máy khoan cọc bê tông, hệ số quá tải phải được xem cùng với trạng thái vận hành thực tế:

Dòng khi khoan bình thường.
Dòng khi đầu khoan gặp tải nặng.
Thời gian duy trì dòng cao.
Nhiệt độ motor sau một chu kỳ làm việc.
Khả năng cơ khí của hệ truyền động.

Ví dụ, nếu motor chỉ tăng dòng trong vài giây khi gặp tầng đất cứng rồi nhanh chóng trở lại vùng bình thường, đó là trạng thái khác với việc motor liên tục chạy ở mức dòng cao trong nhiều phút.

Tài liệu AV68 cũng phân biệt lỗi quá tải motor Err11, trong đó nguyên nhân có thể đến từ thông số quá tải chưa phù hợp, tải quá nặng hoặc kẹt trục và cả trường hợp công suất biến tần chưa phù hợp.

Vì vậy, khi Err11 xuất hiện, không nên chỉ tăng hệ số bảo vệ. Trước hết phải xác định motor thực sự đang quá tải hay thông số đang cài chưa đúng.

3. Giới hạn dòng phải được phối hợp với tăng tốc và đặc tính tải

Bảo vệ quá tải và giới hạn dòng là hai khái niệm liên quan nhưng không giống nhau.

Bảo vệ quá tải nhằm hạn chế tình trạng motor chịu tải cao kéo dài. Trong khi đó, giới hạn dòng giúp kiểm soát phản ứng của biến tần khi dòng tăng trong quá trình vận hành.

Với motor máy khoan cọc bê tông, dòng có thể tăng mạnh khi mâm xoay tăng tốc nhanh, tải tăng đột ngột hoặc cơ cấu gặp lực cản lớn:

Mâm xoay tăng tốc quá nhanh.
Đầu khoan gặp lực cản lớn.
Cơ cấu bị kẹt.
Tải tăng đột ngột.
Đảo chiều trong điều kiện tải cao.

Nếu cứ nâng giới hạn dòng để vượt qua những trạng thái này, motor có thể phải chịu mô-men và nhiệt cao hơn trong thời gian dài.

Đặc biệt, cần phân biệt khả năng chịu quá tải của bản thân biến tần với khả năng chịu tải của motor. Tài liệu AV68 nêu khả năng quá tải của biến tần ở mức 150% trong 60 giây và 180% trong 3 giây; đây là đặc tính của biến tần, không có nghĩa motor được phép vận hành liên tục tại các mức đó.

Thông số	Mục đích chính
Dòng định mức motor	Làm cơ sở để biến tần đánh giá tải
Hệ số quá tải	Xác định mức tải vượt định mức được phép trước khi bảo vệ
Giới hạn dòng	Kiểm soát phản ứng khi dòng tăng trong quá trình vận hành

Với motor máy khoan cọc bê tông, cách cài phù hợp không phải là nâng tất cả các ngưỡng lên cao. Cần bắt đầu bằng đúng dòng nameplate, sau đó kiểm tra hệ số quá tải và giới hạn dòng dựa trên dữ liệu vận hành thực tế của máy. Như vậy, biến tần mới vừa cho phép cơ cấu vượt qua các đỉnh tải ngắn cần thiết, vừa bảo vệ motor khi tải cao kéo dài.

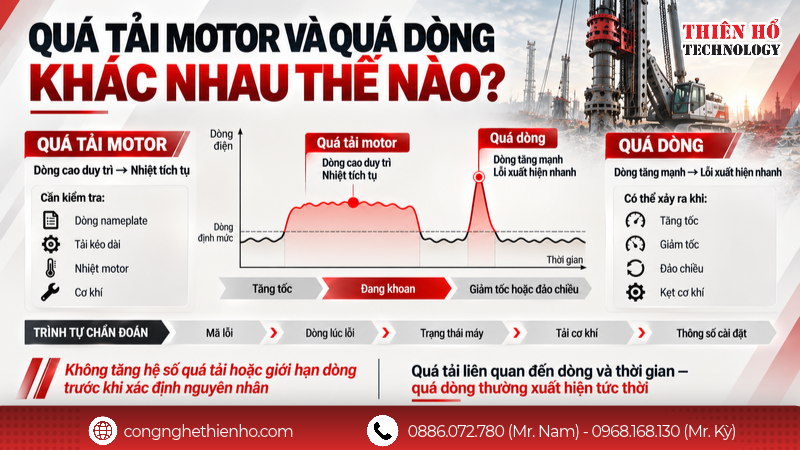

Bảo vệ quá tải motor khác lỗi quá dòng của biến tần như thế nào?

Trong quá trình vận hành motor máy khoan cọc bê tông, quá tải motor và quá dòng biến tần đều liên quan đến dòng điện tăng cao nhưng bản chất không giống nhau. Phân biệt đúng hai trạng thái này rất quan trọng, bởi cách kiểm tra và hiệu chỉnh cũng khác nhau.

Tài liệu ARINCO tách riêng lỗi quá tải động cơ với các lỗi quá dòng khi tăng tốc, giảm tốc hoặc chạy ổn định. Điều này cho thấy biến tần không đánh giá mọi trường hợp dòng tăng theo cùng một cơ chế.

Quá tải motor thường liên quan đến mức dòng và thời gian chịu tải

Bảo vệ quá tải nhằm hạn chế tình trạng motor phải làm việc ở mức tải cao trong thời gian đủ lâu để nhiệt tích tụ trong cuộn dây. Motor máy khoan cọc bê tông có thể tăng dòng trong thời gian ngắn khi đầu khoan gặp lớp đất cứng hoặc cơ cấu truyền động chịu lực cản lớn.

Trường hợp đáng chú ý hơn là: Dòng cao → duy trì kéo dài → motor nóng → tải không giảm

Lúc này cần kiểm tra xem đầu khoan có bị kẹt, cơ cấu truyền động có tăng ma sát hay motor đang được chọn quá sát tải hay không. Trên tài liệu ARINCO, chức năng bảo vệ quá tải motor cũng được cấu hình riêng và có lịch sử lỗi motor overload

Quá dòng thường xuất hiện nhanh hơn

Lỗi quá dòng thường liên quan đến việc dòng điện tăng mạnh trong một khoảng thời gian ngắn, vượt khả năng kiểm soát của biến tần.

Trên máy khoan cọc, tình trạng này có thể xuất hiện khi:

Thời gian tăng tốc quá ngắn.
Motor phải tăng mô-men quá nhanh.
Đầu khoan hoặc cơ cấu mâm xoay bị kẹt.
Tải tăng đột ngột.
Đảo chiều khi cơ cấu còn nhiều quán tính.
Thông số điều khiển chưa phù hợp với motor và tải.

Tài liệu ARINCO cũng phân biệt các trạng thái quá dòng khi tăng tốc, giảm tốc và chạy ổn định, thay vì gộp chung với lỗi quá tải motor.

Có thể phân biệt nhanh như sau:

Trạng thái	Đặc điểm chính	Hướng kiểm tra
Quá tải motor	Dòng cao duy trì, liên quan đến tích nhiệt	Tải thực tế, dòng định mức, cơ khí, thông số bảo vệ
Quá dòng khi tăng tốc	Dòng tăng mạnh lúc motor lên tốc	Acceleration, mô-men tải, kẹt cơ khí
Quá dòng khi giảm tốc	Xuất hiện khi giảm tốc hoặc đảo chiều	Deceleration, quán tính, tải
Quá dòng khi chạy ổn định	Dòng tăng đột ngột trong lúc đang chạy	Tải tăng bất thường, kẹt trục, cơ khí

Vì vậy, nếu biến tần ARINCO báo lỗi khi máy khoan làm việc, không nên lập tức tăng hệ số quá tải hoặc giới hạn dòng. Trước tiên cần xác định lỗi thuộc nhóm quá tải kéo dài hay quá dòng tức thời, sau đó mới kiểm tra đúng nhóm nguyên nhân.

Khi kiểm tra lỗi trên motor máy khoan cọc bê tông, cách xử lý hợp lý nên đi theo trình tự:

Mã lỗi → dòng tại thời điểm lỗi → trạng thái máy lúc lỗi → tải cơ khí → thông số motor → thông số biến tần.

Cách này giúp tránh tình trạng nâng ngưỡng bảo vệ để máy tiếp tục chạy trong khi nguyên nhân thực tế lại là đầu khoan bị kẹt, tăng tốc quá nhanh hoặc motor đang phải chịu tải vượt khả năng.

Giải pháp biến tần ARINCO cho motor máy khoan cọc bê tông

Với motor máy khoan cọc bê tông, biến tần cần được lựa chọn và cài đặt dựa trên dòng định mức motor, đặc tính tải, mức quá tải và trạng thái vận hành thực tế để vừa đáp ứng tải nặng, vừa bảo vệ motor phù hợp.

Thiên Hổ cung cấp các dòng biến tần ARINCO cho mâm xoay, tời nâng hạ và nhiều cơ cấu trên máy khoan cọc. Đồng thời hỗ trợ khách hàng kiểm tra thông số motor và hiệu chỉnh các chức năng bảo vệ theo tải thực tế.

Nguồn hàng tại cả miền Bắc và miền Nam giúp đáp ứng nhanh nhu cầu thay thế hoặc triển khai hệ thống mới.

Liên hệ Thiên Hổ để được tư vấn biến tần ARINCO và cài đặt bảo vệ motor máy khoan cọc bê tông theo đúng dòng, đúng tải và điều kiện vận hành thực tế.
