Biến tần ARINCO AV18: Cấu hình, chức năng và ứng dụng theo catalog

Biến tần ARINCO AV18 là dòng sản phẩm như thế nào?

Biến tần ARINCO AV18 là dòng biến tần đa năng, được thiết kế để điều khiển tốc độ và trạng thái vận hành của motor trong nhiều hệ thống máy móc công nghiệp. Sản phẩm hỗ trợ cả điều khiển V/F và điều khiển vector, phù hợp với những ứng dụng cần cấu hình linh hoạt theo motor và đặc tính tải.

Theo catalog, biến tần ARINCO AV18 có ba chế độ điều khiển:

Điều khiển vector không cảm biến SFVC.
Điều khiển vector vòng kín CLVC.
Điều khiển điện áp – tần số V/F.

Biến tần ARINCO AV18 cũng hỗ trợ chức năng dò thông số motor ở chế độ tĩnh hoặc động. Khi thông số motor được nhập và nhận dạng đúng, biến tần có cơ sở điều khiển phù hợp hơn với hệ truyền động.

Nguồn lệnh chạy – dừng có thể được lựa chọn từ bàn phím, terminal bên ngoài hoặc truyền thông. Tần số vận hành có thể được đặt bằng:

Bàn phím.
Các ngõ vào analog.
Tín hiệu xung.
Tần số cài đặt sẵn.
PLC đơn giản.
PID.
Truyền thông Modbus.

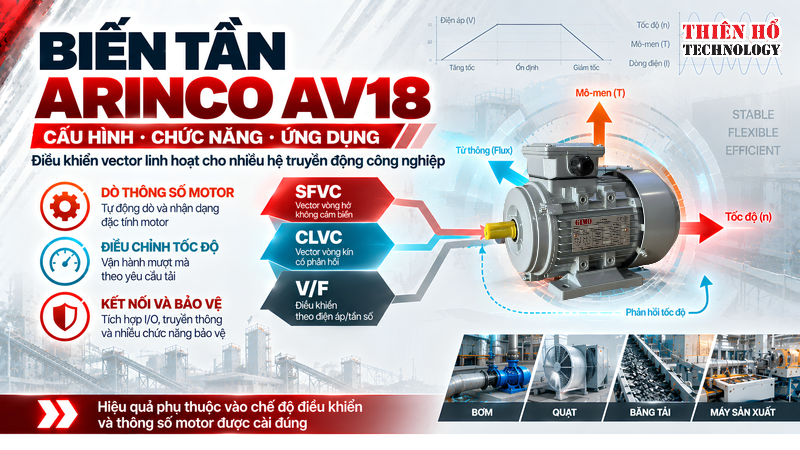

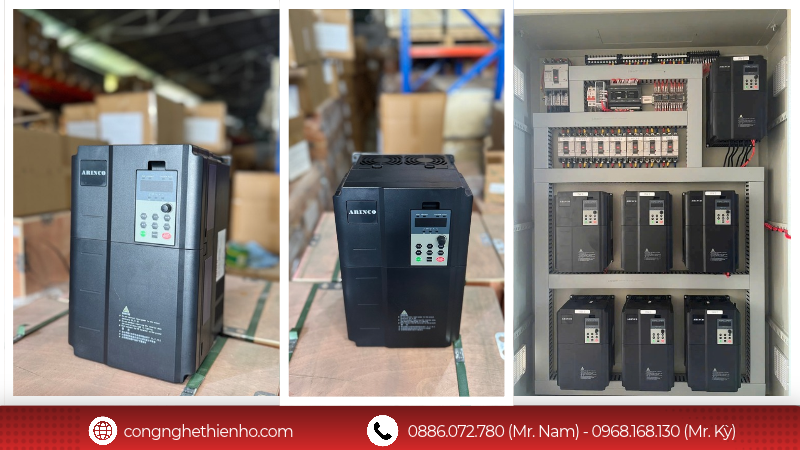

Biến tần ARINCO AV18

Ngoài điều chỉnh tốc độ, biến tần ARINCO AV18 còn hỗ trợ chạy thuận, chạy nghịch, JOG, đa cấp tốc độ, cài đặt thời gian tăng – giảm tốc và giám sát trạng thái vận hành. Tần số tối đa có thể cài trong phạm vi từ 50–320 Hz, nhưng tần số sử dụng thực tế phải phù hợp với giới hạn của motor và cơ cấu máy.

Với các chế độ điều khiển và phương thức kết nối đa dạng, ARINCO AV18 có thể sử dụng trong tủ điều khiển độc lập hoặc tích hợp cùng PLC. Để lựa chọn đúng, vẫn cần đối chiếu công suất, dòng motor, đặc tính tải và yêu cầu vận hành của từng ứng dụng.

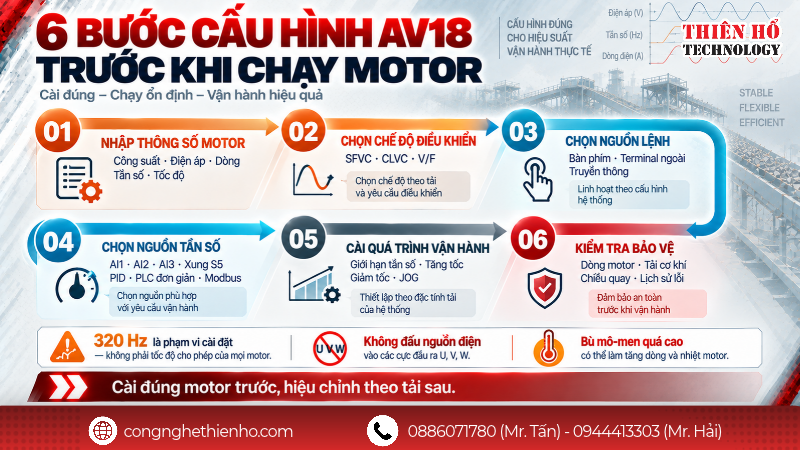

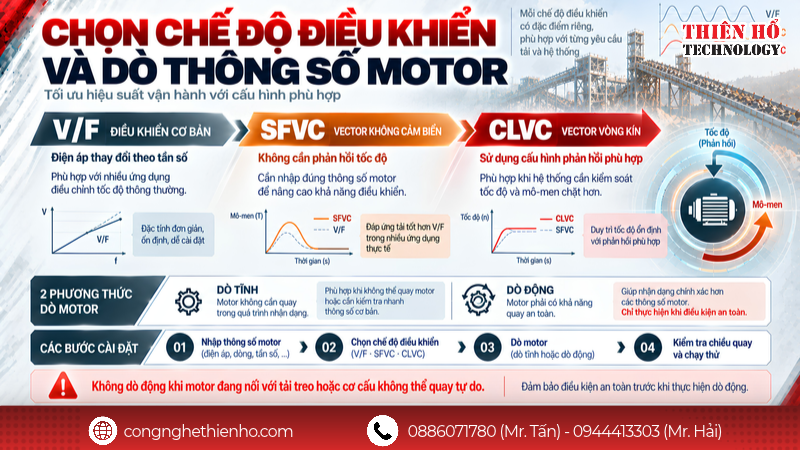

Chế độ điều khiển và hệ thống kết nối của biến tần ARINCO AV18

Biến tần ARINCO AV18 được trang bị nhiều chế độ điều khiển motor cùng hệ thống terminal phục vụ vận hành độc lập hoặc tích hợp với PLC, cảm biến và thiết bị giám sát.

Ba chế độ điều khiển motor

Chế độ	Định hướng sử dụng
SFVC	Điều khiển vector không cảm biến
CLVC	Điều khiển vector vòng kín khi hệ thống có phản hồi phù hợp
V/F	Điều khiển theo quan hệ điện áp – tần số

Việc lựa chọn chế độ phải dựa trên loại motor, đặc tính tải và yêu cầu điều khiển. Với chế độ vector, cần nhập đúng thông số motor và thực hiện dò thông số theo điều kiện thực tế.

Chế độ điều khiển và hệ thống kết nối của biến tần ARINCO AV18

Nguồn điều khiển chạy - dừng

AV18 cho phép nhận lệnh vận hành từ ba nguồn:

Bàn phím trên biến tần.
Terminal hoặc tiếp điểm điều khiển bên ngoài.
Truyền thông.

Nhờ đó, biến tần có thể chạy độc lập bằng bàn phím, điều khiển bằng công tắc hoặc nhận lệnh từ PLC và hệ thống giám sát.

Nguồn đặt tần số chính và phụ

Tần số vận hành của biến tần ARINCO AV18 có thể được đặt từ nhiều nguồn:

Bàn phím có hoặc không lưu tần số khi mất điện.
Ngõ vào analog AI1, AI2 hoặc AI3.
Tín hiệu xung tại S5.
Các mức tần số cài đặt sẵn.
Chương trình PLC đơn giản.
Chức năng PID.
Truyền thông Modbus.

AV18 cho phép thiết lập nguồn tần số chính A và nguồn tần số phụ B. Cấu hình này phù hợp với hệ thống cần chuyển đổi giữa hai chế độ, chẳng hạn điều chỉnh bằng biến trở khi chạy thủ công và nhận giá trị đặt từ PLC khi chạy tự động.

Hệ thống ngõ vào số

Sơ đồ kết nối của biến tần ARINCO AV18 thể hiện các chân ngõ vào số từ S1 đến S5.. Chức năng của mỗi chân có thể được gán theo yêu cầu như:

Chạy thuận và chạy nghịch.
Điều khiển ba dây.
Chạy JOG thuận hoặc nghịch.
Tăng hoặc giảm tần số bằng lệnh UP/DOWN.
Dừng tự do.
Reset lỗi và tạm dừng.
Lựa chọn đa cấp tốc độ.
Chuyển sang nguồn tần số phụ B.

S5 còn có thể nhận tín hiệu xung để điều khiển tốc độ. Khi đấu nối, cần kiểm tra đúng cấu hình chân chung và kiểu tín hiệu của thiết bị điều khiển.

Ngõ vào và ngõ ra analog

AV18 có nguồn +10 V để cấp cho biến trở đặt tốc độ cùng các ngõ vào analog. Theo catalog, tín hiệu analog có thể được sử dụng để nhận giá trị đặt từ:

Biến trở ngoài.
Ngõ ra analog của PLC.
Cảm biến áp suất, lưu lượng hoặc đại lượng khác.
Bộ điều khiển trung gian.

Ngõ ra AO1 có thể được cấu hình để phản ánh các giá trị như:

Tần số đang chạy hoặc tần số cài đặt.
Dòng điện đầu ra.
Mô-men motor.
Công suất và điện áp đầu ra.
Giá trị tại ngõ vào AI1 hoặc AI2.

Tín hiệu này có thể được đưa đến đồng hồ, PLC hoặc hệ thống giám sát.

Ngõ ra số, relay và truyền thông

Biến tần ARINCO AV18 được trang bị các ngõ ra và giao tiếp gồm:

Ngõ ra xung HDO hoặc open-collector FM.
Ngõ ra open-collector DO1.
Một ngõ ra relay lập trình.
Kết nối Modbus RTU.
Giao diện kết nối bàn phím ngoài.

Các ngõ ra có thể được cài để báo trạng thái chạy, lỗi, đạt ngưỡng tần số hoặc hoàn tất chu trình. Cổng truyền thông cho phép PLC gửi lệnh và đọc trạng thái của biến tần.

Kết nối mạch động lực

Nguồn điện được kết nối vào các cực đầu vào của AV18; đầu ra U, V và W cấp cho motor. Sơ đồ cũng thể hiện vị trí kết nối điện trở hãm.

Trước khi đấu điện, cần kiểm tra đúng điện áp của nguồn, biến tần và motor. Tuyệt đối không đấu nguồn vào các cực U, V, W vì đây là đầu ra của biến tần.

Với nhiều chế độ điều khiển, nguồn đặt tốc độ và terminal lập trình, AV18 có thể đáp ứng từ yêu cầu vận hành cơ bản đến hệ thống có PLC, PID và truyền thông. Hiệu quả sử dụng phụ thuộc vào việc gán đúng chức năng chân và xây dựng sơ đồ điều khiển phù hợp.

Các chức năng nổi bật của biến tần ARINCO AV18

ARINCO AV18 kết hợp điều khiển vector, V/F, PID, PLC đơn giản và nhiều chức năng bảo vệ trong cùng một thiết bị. Các chức năng này giúp AV18 thích ứng với nhiều yêu cầu truyền động khác nhau, từ điều chỉnh tốc độ cơ bản đến hệ thống cần kiểm soát motor chặt chẽ hơn.

1. Điều khiển vector và dò thông số motor

AV18 hỗ trợ điều khiển vector không cảm biến SFVC, vector vòng kín CLVC và V/F. Với hai chế độ vector, việc nhập đúng thông số motor có ảnh hưởng trực tiếp đến khả năng điều khiển.

Catalog cho phép cài:

Công suất định mức.
Điện áp định mức.
Dòng điện định mức.
Tần số định mức.
Tốc độ định mức của motor.

AV18 còn hỗ trợ dò tĩnh và dò động. Dò tĩnh phù hợp khi không thể tách motor khỏi cơ cấu; dò động được xem xét khi motor có thể quay an toàn trong quá trình nhận dạng.

Không nên thực hiện dò động khi motor đang nối với cơ cấu có tải treo, dễ mất kiểm soát hoặc không cho phép quay tự do.

2. Điều chỉnh tốc độ và quá trình tăng – giảm tốc

Theo catalog, tần số tối đa của biến tần ARINCO AV18 có thể cài trong phạm vi 50–320 Hz.

Giới hạn tần số trên và dưới.
Thời gian tăng tốc và giảm tốc.
Chiều quay của motor.
Tần số cùng thời gian tăng – giảm tốc riêng cho chế độ JOG.
Các ngưỡng tần số phục vụ báo trạng thái.

Mặc dù biến tần cho phép cài đến 320 Hz, tốc độ sử dụng thực tế phải nằm trong giới hạn của motor, ổ bi và cơ cấu máy. Không nên tăng tần số vượt định mức khi chưa kiểm tra khả năng cơ khí.

3. Bù mô-men và điều chỉnh V/F

AV18 hỗ trợ bù mô-men tự động hoặc cài đặt thủ công. Chức năng này giúp cải thiện khả năng tạo mô-men khi motor khởi động hoặc làm việc ở tốc độ thấp.

Tuy nhiên, mức bù quá cao có thể làm dòng điện và nhiệt độ motor tăng. Nếu motor thường xuyên hụt tốc, cần kiểm tra thêm:

Tải cơ khí có vượt thiết kế hay không.
Công suất và dòng của biến tần.
Thời gian tăng tốc.
Thông số motor.
Chế độ điều khiển vector hoặc V/F.
Tình trạng kẹt tải.

Bù mô-men không thể thay thế cho việc chọn đúng motor và biến tần.

4. Đa cấp tốc độ, PLC đơn giản và PID

Biến tần ARINCO AV18 hỗ trợ nhiều mức tần số cài đặt sẵn để phục vụ các máy cần chuyển đổi giữa một số tốc độ cố định. Người dùng có thể lựa chọn từng cấp tốc độ thông qua tổ hợp ngõ vào số, phù hợp với máy cần chuyển đổi giữa một số tốc độ cố định.

PLC đơn giản tích hợp cho phép xây dựng chu trình chạy theo từng bước. Chức năng này thích hợp với yêu cầu cơ bản; các hệ thống có nhiều liên động hoặc yêu cầu an toàn cao vẫn nên sử dụng PLC riêng.

Chức năng PID cho phép AV18 điều chỉnh tốc độ dựa trên tín hiệu phản hồi. PID có thể được xem xét trong:

Hệ thống bơm duy trì áp suất.
Quạt điều chỉnh theo nhiệt độ hoặc áp suất.
Cơ cấu cần giữ ổn định một đại lượng vận hành.
Hệ thống sử dụng cảm biến và tín hiệu analog.

Các thông số PID phải được hiệu chỉnh theo phản ứng thực tế để tránh tốc độ dao động hoặc hệ thống phản ứng quá chậm.

5. Điều chỉnh tần số sóng mang và quản lý nhiệt

AV18 có chức năng tự điều chỉnh tần số sóng mang theo nhiệt độ. Khi nhiệt độ thiết bị thay đổi, biến tần có thể điều chỉnh tần số sóng mang nhằm hỗ trợ quản lý nhiệt.

Catalog cũng cho phép lựa chọn cách hoạt động của quạt tản nhiệt. Tuy nhiên, chức năng này không thay thế yêu cầu thông gió của tủ điện. Biến tần vẫn cần khoảng cách lắp đặt và khả năng thoát nhiệt phù hợp.

6. Bảo vệ và chẩn đoán sự cố

Biến tần ARINCO AV18 tích hợp nhiều nhóm bảo vệ và chẩn đoán sự cố như:

Quá dòng khi tăng tốc, giảm tốc hoặc chạy ổn định.
Quá áp và thấp áp.
Quá tải biến tần.
Quá tải motor.
Mất pha đầu vào hoặc đầu ra.
Lỗi ngắn mạch, chạm đất.
Lỗi truyền thông.
Quá nhiệt và các lỗi liên quan đến phần cứng.

Thiết bị còn có chức năng bảo vệ khởi động, ngăn biến tần tự đáp ứng lệnh chạy khi nguồn được cấp lại trong một số cấu hình. Đây là chức năng cần được cài phù hợp để tránh máy khởi động ngoài dự kiến.

Khi AV18 báo lỗi, nên kiểm tra theo thứ tự:

Mã lỗi → trạng thái máy → dòng điện → tải cơ khí → thông số motor → thông số biến tần.

Nhờ tích hợp điều khiển vector, dò motor, PID, PLC đơn giản và hệ thống bảo vệ, ARINCO AV18 có thể đáp ứng nhiều bài toán truyền động. Hiệu quả của sản phẩm phụ thuộc vào việc lựa chọn đúng chế độ và cài đặt theo tải thực tế.

Thiên Hổ cung cấp biến tần ARINCO AV18

Thiên Hổ cung cấp biến tần ARINCO AV18 cho bơm, quạt, băng tải, máy khuấy, máy đóng gói và nhiều hệ truyền động công nghiệp. Đội ngũ kỹ thuật hỗ trợ lựa chọn theo dòng motor, đặc tính tải và yêu cầu điều khiển; đồng thời tư vấn cài đặt vector, V/F, PID, đa cấp tốc độ và truyền thông Modbus.

Sản phẩm được bảo hành 24 tháng và có nguồn hàng tại miền Bắc, miền Nam. Liên hệ Thiên Hổ để được tư vấn model ARINCO AV18 phù hợp với motor và nhu cầu vận hành thực tế.

FAQ - Câu hỏi thường gặp về biến tần ARINCO AV18

1. ARINCO AV18 hỗ trợ những chế độ điều khiển nào? AV18 hỗ trợ điều khiển vector không cảm biến SFVC, vector vòng kín CLVC và V/F. Chế độ phù hợp được xác định theo motor, đặc tính tải và yêu cầu phản hồi của hệ thống.

2. AV18 có chức năng dò thông số motor không? Có. Catalog thể hiện hai phương thức là dò tĩnh và dò động. Dò động chỉ nên thực hiện khi motor có thể quay an toàn trong quá trình nhận dạng.

3. AV18 có kết nối được với PLC không? Có. AV18 có thể nhận lệnh qua terminal, tín hiệu analog, tín hiệu xung hoặc kết nối truyền thông Modbus RTU với PLC.

4. AV18 có điều khiển PID được không? Có. PID có thể được sử dụng trong hệ thống bơm, quạt hoặc ứng dụng cần điều chỉnh tốc độ theo tín hiệu phản hồi. Thông số PID phải được hiệu chỉnh theo cảm biến và phản ứng thực tế.

5. Tần số tối đa 320 Hz có nghĩa motor nào cũng chạy được ở mức này không? Không. Đây là phạm vi cài đặt của AV18. Tần số vận hành phải tuân theo giới hạn tốc độ của motor và cơ cấu máy.

6. Khi nào nên chọn AV18 thay vì AV68? AV18 phù hợp khi hệ thống cần điều khiển vector, dò thông số motor và tích hợp linh hoạt. Với tải rất nặng, tải biến động mạnh hoặc motor công suất lớn, nên đánh giá AV68 theo dòng điện và khả năng quá tải thực tế.
